200 Keturių ašių CAM patefonas

Galite būti tikri, kad įsigysite 200 keturių ašių CAM patefoną iš YueLi gamyklos ir mes pasiūlysime jums geriausią aptarnavimą po pardavimo ir pristatymą laiku.

Siųsti užklausą

Prekės aprašymas

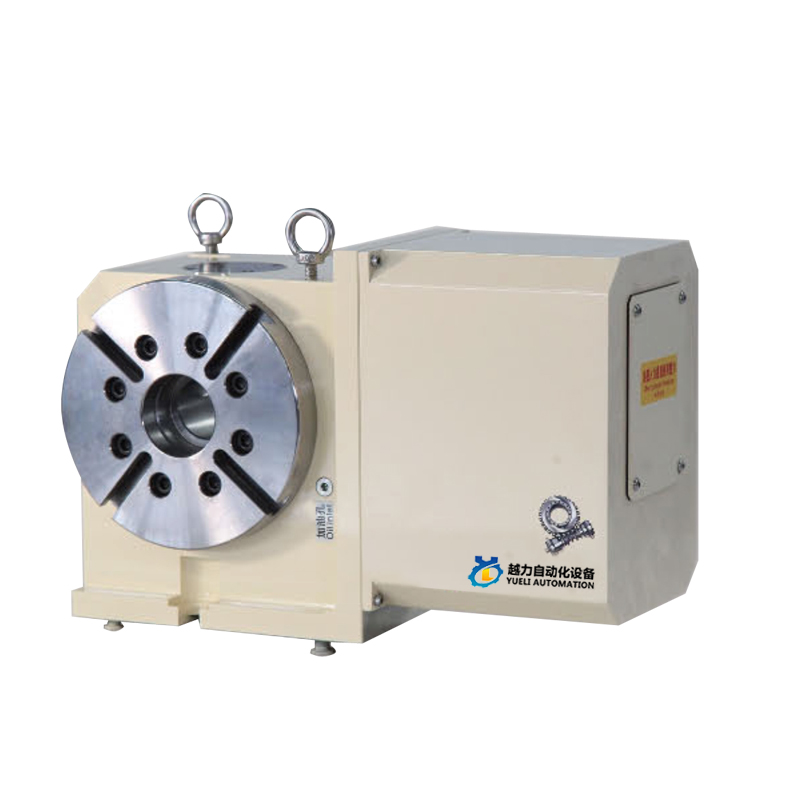

YUELI200 keturių ašių CAM patefonas

CAM tipo nulinis atgalinis CNC sukimasis

Kaip profesionalus 200 keturių ašių CAM patefonų gamintojas, galite būti tikri, kad iš mūsų gamyklos nusipirksite 200 keturių ašių CAM patefoną, o YueLi pasiūlys jums geriausią aptarnavimą po pardavimo ir pristatymą laiku.

Gaminio viduje naudojama kumštelio ritinėlio transmisijos struktūra.

CAM veleno adatinio ritininio guolio išankstinis suspaudimas be tarpo riedėjimo pavara.

Jokios slydimo trinties, nuolat išlaikyti jokių tarpų charakteristikas.

Didelis judesių pirmyn ir atgal kartojimo tikslumas.

Didelis tvirtumas, didelis efektyvumas.

Dėl temperatūros kilimo nesukelia prasto tikslumo.

Nereikia reguliariai kalibruoti ir reguliuoti.

CNC tipo patefono veikimo principas ir charakteristikos

Išankstinio įkrovimo principas

Palyginti su tradiciniu sliekinės pavaros tipo NC patefonu, grotelių CAM tipo NC patefonas turi didesnį tikslumą

Eksploatacinės charakteristikos yra laipsnis, didelis greitis, nulinis atstumas ir didelė apkrova. Įvesties ašiniai kumšteliai

Adatinis ritininis guolis ant pastovaus greičio varomo lenkto paviršiaus išėjimo veleno bokštelio yra iš anksto suspausta riedėjimo kontaktinė pavara,

Norint pasiekti nulinį atbulinį atstumą ir didesnį greitį, dėl riedančios transmisijos beveik nulis

Trinties judėjimas, kad mechanizmas negalėtų išlaikyti atbulinės eigos perdavimo, didelio tikslumo padėties nustatymo ir nereikia

Reikėtų reguliariai atlikti kalibravimo ir reguliavimo darbus. Grotelės CAM tipo CNC patefonas, Han iš veleno naudojimo

Didelis guolis yra išdėstytas ant apvalios išorinės veleno sienelės, o du CAM įvesties veleno galai yra su dvigubais guoliais.

Tai taip pat padidina sukamojo stalo stabilumą ir apkrovą, gali geriau susidoroti su apdorojimu, dideliu greičiu ir didele pjovimo jėga, pagerina apdirbimo tikslumą, efektyvumą ir sumažina išlaidas.

CAM tipo zero backlash NC patefono mechanizmo charakteristikų palyginimas

Nr.	Prekė	Volelis CAM Džiovintuvas 1M	Sliekinės pavaros tipas
1	Pavaros tipas	Ccw Išvesties kampas	- CCWa Outout The 360
2	Vairavimo būsena	Riedantis kontaktas	Stumkite kontaktą
3	Medžiaga: Contacpa kietumas	kumštelio velenas: grūdinamas plienas; HRC60	Sliekinis velenas: kietėjantis plienas; HRC60
3	Medžiaga: Contacpa kietumas	Kumštelių sekėjai;Guolių plienas; HRC60	Sliekinė pavara; fosforo bronza; HB90
4	Išankstinis įkėlimas	○ TAIP	X N0
5	Perdavimo efektyvumas	〇Aukščiau	△ Žemiau

Padėties nustatymo laikas 90° (pavyzdys)

	Prekė Nr.	Konkurentas
	Atlaisvinkite veleno užveržimą
	Pagreitis
	Linijinis sukamasis judėjimas	Linijinis sukamasis judėjimas
	Sulėtėti	Sulėtėti
	Apdirbimo išleidimas	Apdirbimo išleidimas
	Priveržkite veleną	Priveržkite veleną
	Pasivažinėjimo dviračiu laikas	Pasivažinėjimo dviračiu laikas

Greičio talpa	Standumas

Patvarumas	3 ritininis guolis

Yueli200 Nuorodiniai duomenys

KODO NR		VIENETAS	Yueli200
Stalo skersmuo		φmm	200
Centro aukštis		mm	160
Veleno skylė		φmm	60
T lizdo plotis		mm	12
Vadovo rakto plotis		mm	18
Servo variklis		FANUC	b8
Servo variklis		MITSUBISH	HF104
Min. prieaugis			0,001°
Pavarų dėžė			1:36
Maksimalus sukimosi greitis (3000 aps./min.)		aps./min	80
Išėjimo greičio sukimo momentas		kg/m	35
Hidraulinis resursas pneumatinis/hidraulinis		kg/m²	20
Išėjimo sukimo momentas stabdant		kg/m	35
Indeksavimo tikslumas		sek	20
Pakartojamumas		sek	4
Produkto kokybė		kilogramas	67
Leidžiama svorio	vertikaliai	kilogramas	70
	horizontaliai	kilogramas	140
	vertikali uodega	kilogramas	140
Leidžiama apkrova	↓F	kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
