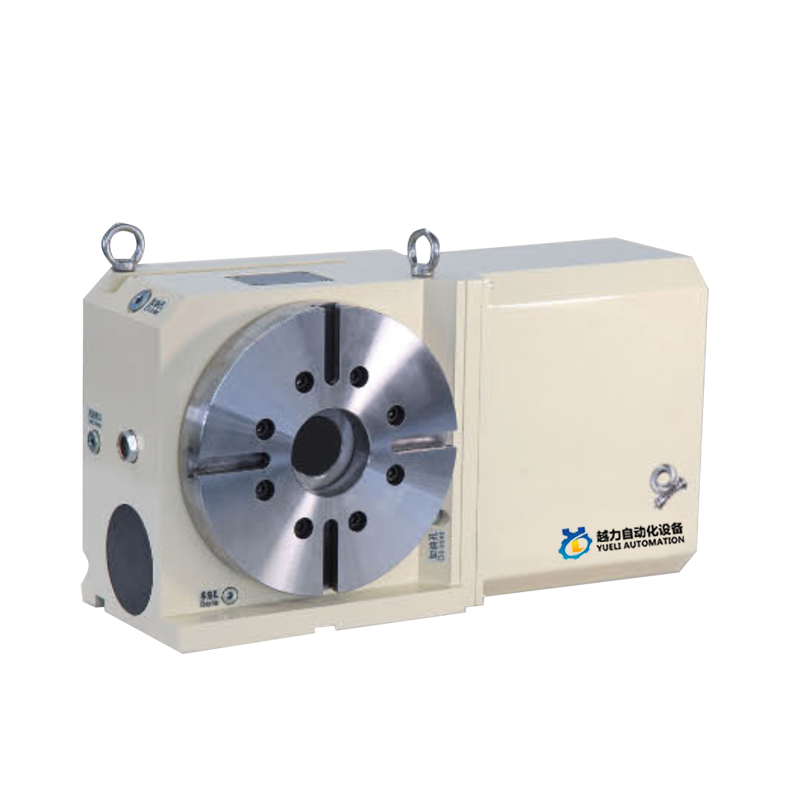

255 Keturių ašių CAM patefonas
  • 255 Keturių ašių CAM patefonas255 Keturių ašių CAM patefonas

255 Keturių ašių CAM patefonas

Įsigykite Discount Factory 255 keturių ašių CAM patefoną, pagamintą Kinijoje. YueLi yra 255 keturių ašių CAM patefonų gamintojas ir tiekėjas Kinijoje.

Siųsti užklausą

Prekės aprašymas

Yueli255 keturių ašių CAM patefonas

CAM tipo nulinis atgalinis CNC sukimasis

Pirkite su nuolaida 255 Keturių ašių CAM patefono nemokamas pavyzdys, pagamintas Kinijoje. YueLi yra 255 keturių ašių CAM patefonų gamintojas ir tiekėjas Kinijoje.


Gaminio viduje naudojama kumštelio ritinėlio transmisijos struktūra.

CAM veleno adatinio ritininio guolio išankstinis suspaudimas be tarpo riedėjimo pavara.

Jokios slydimo trinties, nuolat išlaikyti jokių tarpų charakteristikas.

Didelis judesių pirmyn ir atgal kartojimo tikslumas.

Didelis tvirtumas, didelis efektyvumas.

Dėl temperatūros kilimo nesukelia prasto tikslumo.

Nereikia reguliariai kalibruoti ir reguliuoti.



CNC tipo patefono veikimo principas ir charakteristikos

Išankstinio įkrovimo principas



Palyginti su tradiciniu sliekinės pavaros tipo NC patefonu, grotelių CAM tipo NC patefonas turi didesnį tikslumą

Eksploatacinės charakteristikos yra laipsnis, didelis greitis, nulinis atstumas ir didelė apkrova. Įvesties ašiniai kumšteliai

Adatinis ritininis guolis ant pastovaus greičio varomo lenkto paviršiaus išėjimo veleno bokštelio yra iš anksto suspausta riedėjimo kontaktinė pavara,

Norint pasiekti nulinį atbulinį atstumą ir didesnį greitį, dėl riedančios transmisijos beveik nulis

Trinties judėjimas, kad mechanizmas negalėtų išlaikyti atbulinės eigos perdavimo, didelio tikslumo padėties nustatymo ir nereikia

Reikėtų reguliariai atlikti kalibravimo ir reguliavimo darbus. Grotelės CAM tipo CNC patefonas, Han iš veleno naudojimo

Didelis guolis yra išdėstytas ant apvalios išorinės veleno sienelės, o du CAM įvesties veleno galai yra su dvigubais guoliais.

Tai taip pat padidina sukamojo stalo stabilumą ir apkrovą, gali geriau susidoroti su apdorojimu, dideliu greičiu ir didele pjovimo jėga, pagerina apdirbimo tikslumą, efektyvumą ir sumažina išlaidas.



CAM tipo zero backlash NC patefono mechanizmo charakteristikų palyginimas



Nr.

Prekė

Volelis  CAM  Džiovintuvas  1M

Sliekinės pavaros tipas

1

Pavaros tipas

Ccw

Išvesties kampas



- CCWa Outout The 360

2

Vairavimo būsena

Riedantis kontaktas

Stumkite kontaktą

3

Medžiaga: Contacpa kietumas

kumštelio velenas: grūdinamas plienas; HRC60

Sliekinis velenas: kietėjantis plienas; HRC60

Kumštelių sekėjai;Guolių plienas; HRC60

Sliekinė pavara; fosforo bronza; HB90

4

Išankstinis įkėlimas

○ TAIP

X N0

5

Perdavimo efektyvumas

〇Aukščiau

△ Žemiau

Padėties nustatymo laikas 90° (pavyzdys)


Prekė Nr.

Konkurentas


Atlaisvinkite veleno užveržimą

Pagreitis

Linijinis sukamasis judėjimas

Linijinis sukamasis judėjimas

Sulėtėti

Sulėtėti

Apdirbimo išleidimas

Apdirbimo išleidimas

Priveržkite veleną

Priveržkite veleną

Pasivažinėjimo dviračiu laikas

Pasivažinėjimo dviračiu laikas


Greičio talpa
Standumas



Patvarumas
3 ritininis guolis


Yueli255  Nuorodiniai duomenys



KODO NR

VIENETAS

Yueli255

Stalo skersmuo

φmm

255

Centro aukštis

mm

210

Veleno skylė

φmm

75

T lizdo plotis

mm

14

Vadovo rakto plotis

mm

18

Servo variklis

FANUC

b12

MITSUBISH

HF104

Min. prieaugis



0,001°

Pavarų dėžė



1:60

Maksimalus sukimosi greitis (3000 aps./min.)

aps./min

60

Išėjimo greičio sukimo momentas

kg/m

50

Hidraulinis resursas pneumatinis/hidraulinis

kg/m²

20

Output torque at brake

kg/m

50

Indeksavimo tikslumas

sek

20

Pakartojamumas

sek

4

Produkto kokybė

kilogramas

110

Leidžiama

svorio

vertikaliai

kilogramas

135

horizontaliai

kilogramas

275

vertikali uodega

kilogramas

275

Leidžiama apkrova



kgf-m

1700

F*L

kgf-m

190


F*L

kgf-m

150


Yueli255 Patefono matmenys
