Aukščiausios klasės visiškai automatinė šalto šerdies šerdies šaudymo mašina. Horizontalus pelėsių atsiskyrimas

◆ Įrangos įvadas:

[Visiškai automatinė šalto šerdies šerdies šaudymo mašina. Horizontalus pelėsių atsisveikinimas]

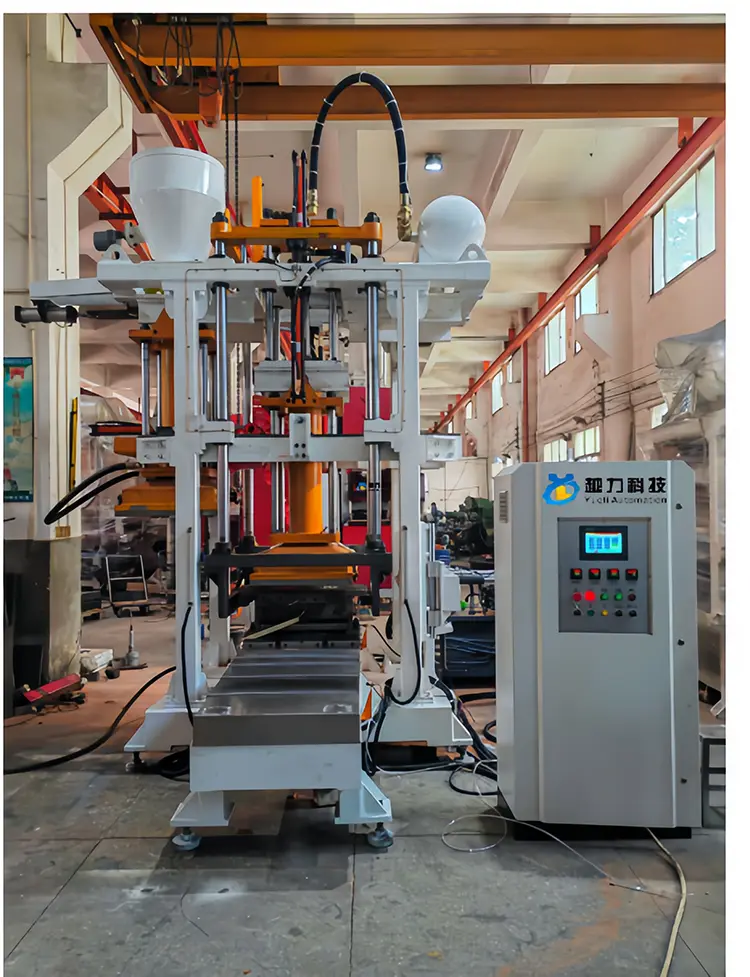

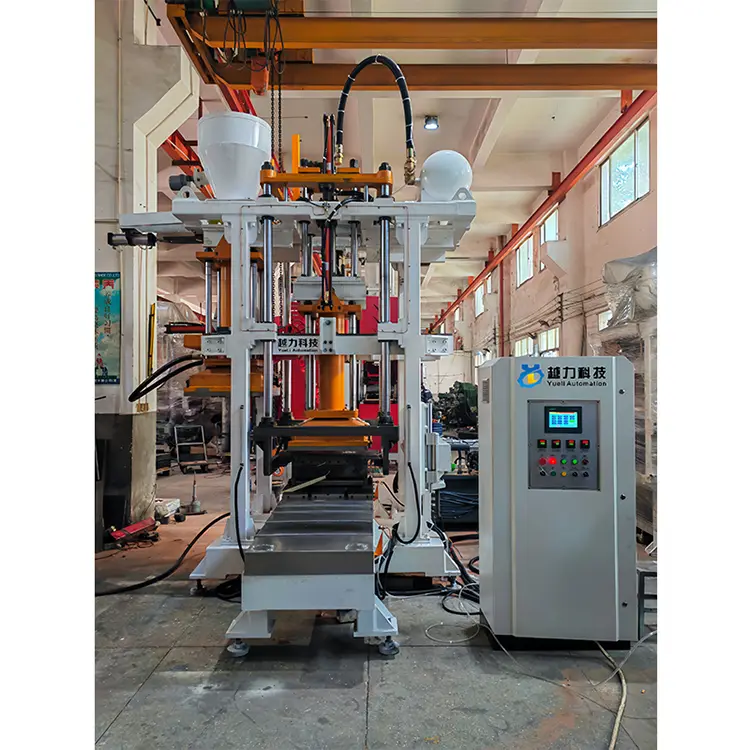

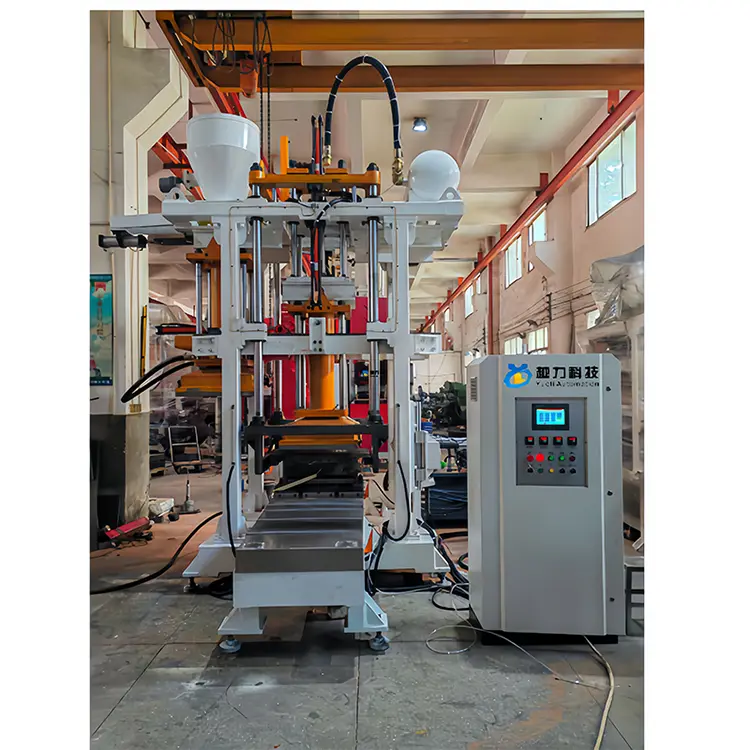

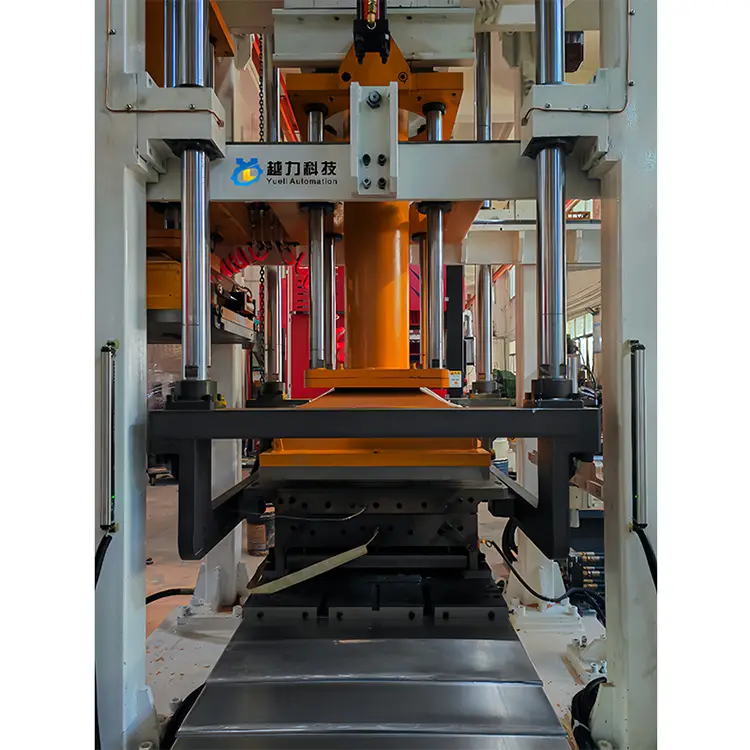

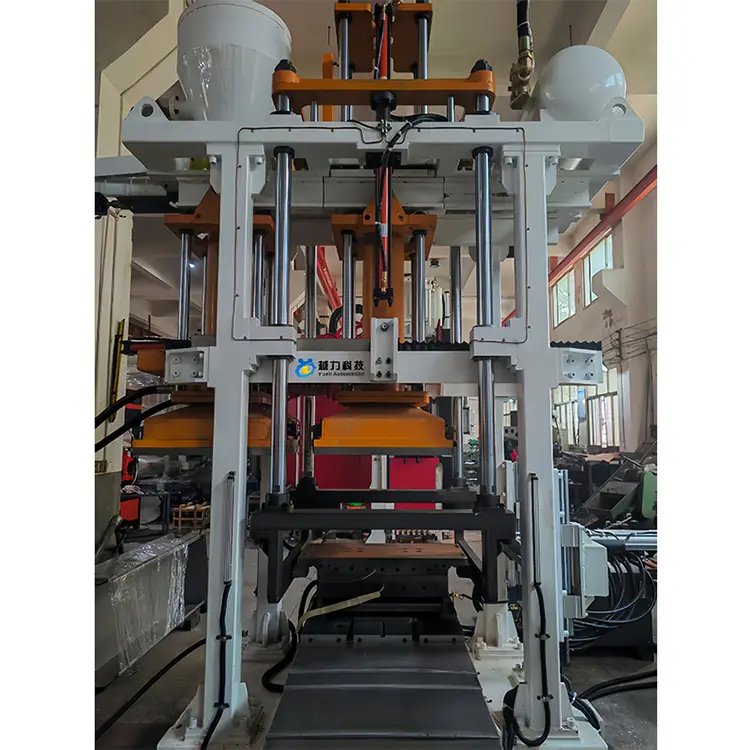

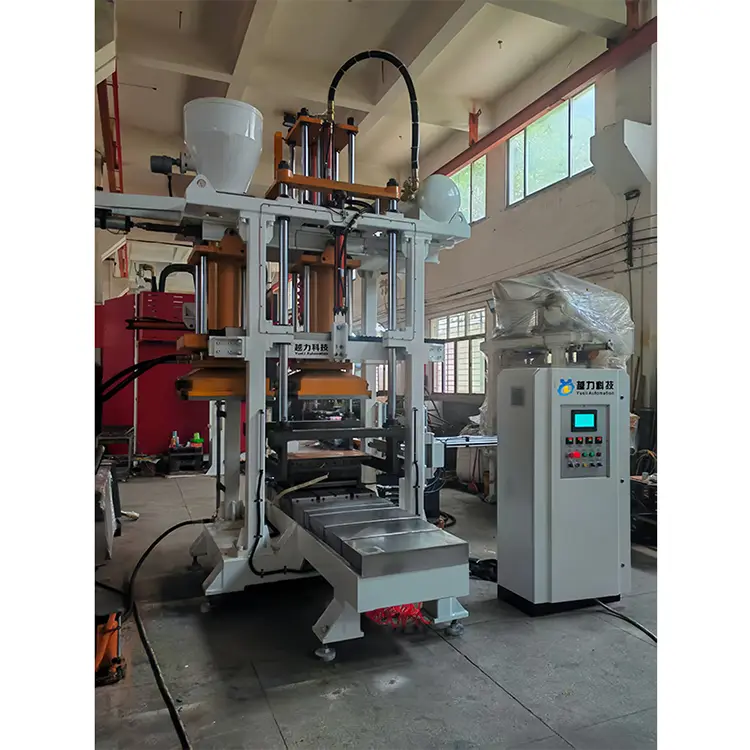

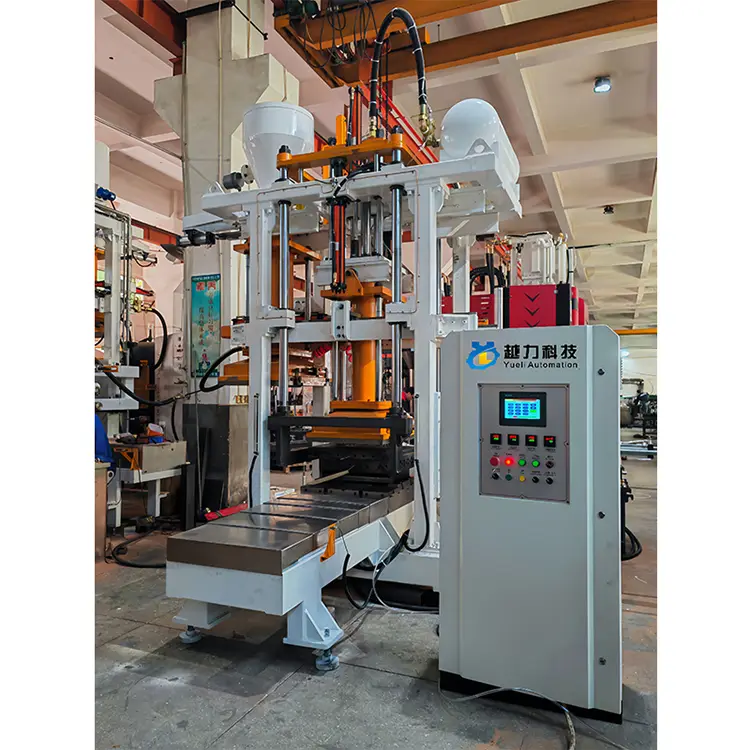

YL1080H-40A visiškai automatinis šalto šerdies šerdies šaudymo mašina [puikus vertikalus smėlio šaudymas. „Horizontalus pelėsio atsiskyrimas.

Programuojama PLC programos valdymo sistema. Servo tikslios hidraulinė sistema. Šerdies pašalinimas iš tiesinio kreipiamasis slydimo mašinos išorės. Lifto indukcijos smėlio pridėjimas

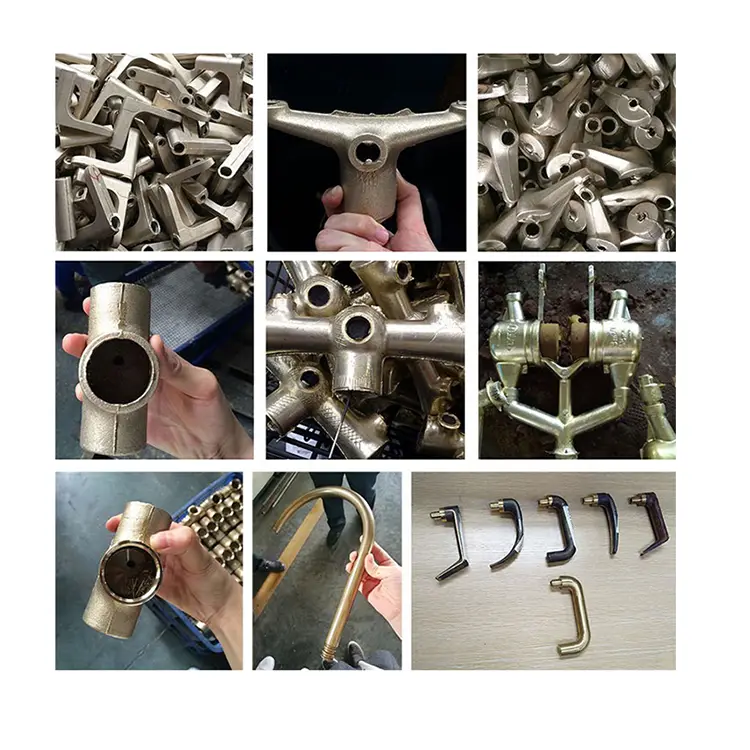

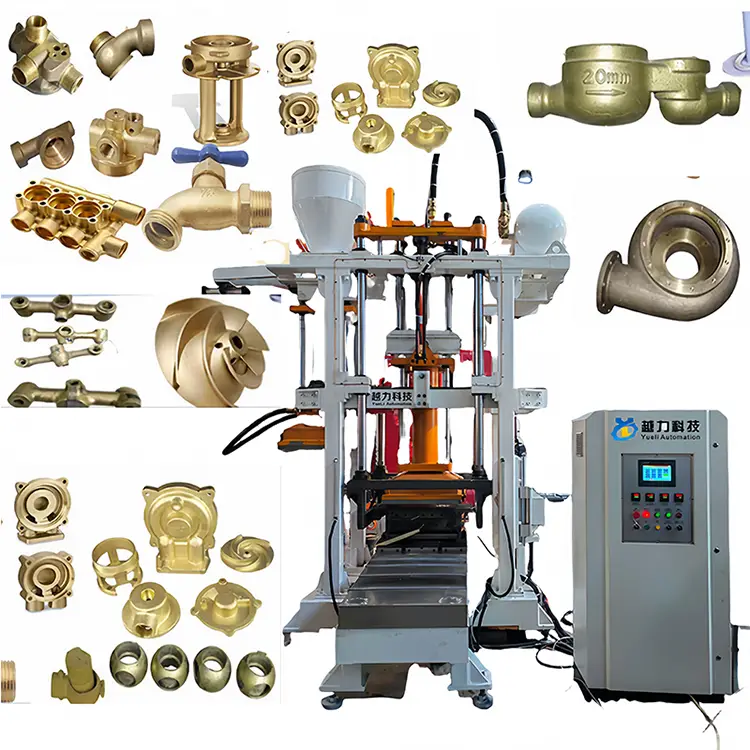

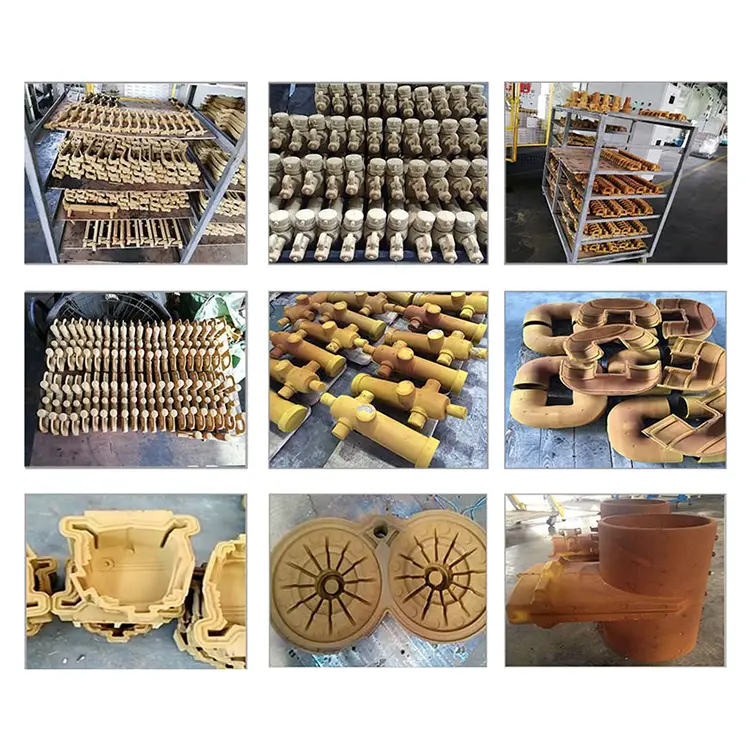

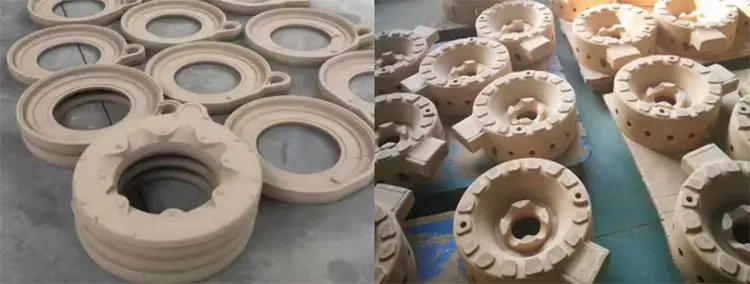

Visiškai automatinis šalto šerdies šaudymo mašina (horizontalioji pelėsių atsiskyrimas) taip pat pasižymi puikiu vertikaliu smėlio šaudymu. Horizontalus pelėsio atsiskyrimas. Tikslus apatinės pelėsio tiesinis vadovas pašalinamas į šerdį. Intelektualusis jutimo smėlio pridėjimo mašina, visiškai automatinė/rankinė operacija „Cold Core Box Core“ gamybos įranga, veikia kaip sumaišyto neapdoroto smėlio į šerdį į šerdies dėžutėje principas, pučiant dujas ir tada greitai sukietėja ir taip pasiekia įtemptą ir lygų paviršių. Aukštos kokybės smėlio šerdies apvalkalo šerdies produktai, kurių matmenys yra tikslūs, yra plačiai naudojami tokiose pramonės šakose kaip vožtuvų priešgaisrinės apsaugos, ketaus apvalkalo pelėsių kamino liejimas ir tikslus naujų energijos aliuminio lydinių liejimas.

◆ Pagrindinės įrangos specifikacijos ir modeliai

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Pagrindinės įrangos funkcijos [YL1080H-40A šalta šerdis. „Pagrindinių mėginių ėmimas už slidumo vairo.

1. Puikus vertikalus smėlio pūtimas. Horizontalus formų atsiskyrimas. Vokietijos „Siemens“ valdymo sistema

2.

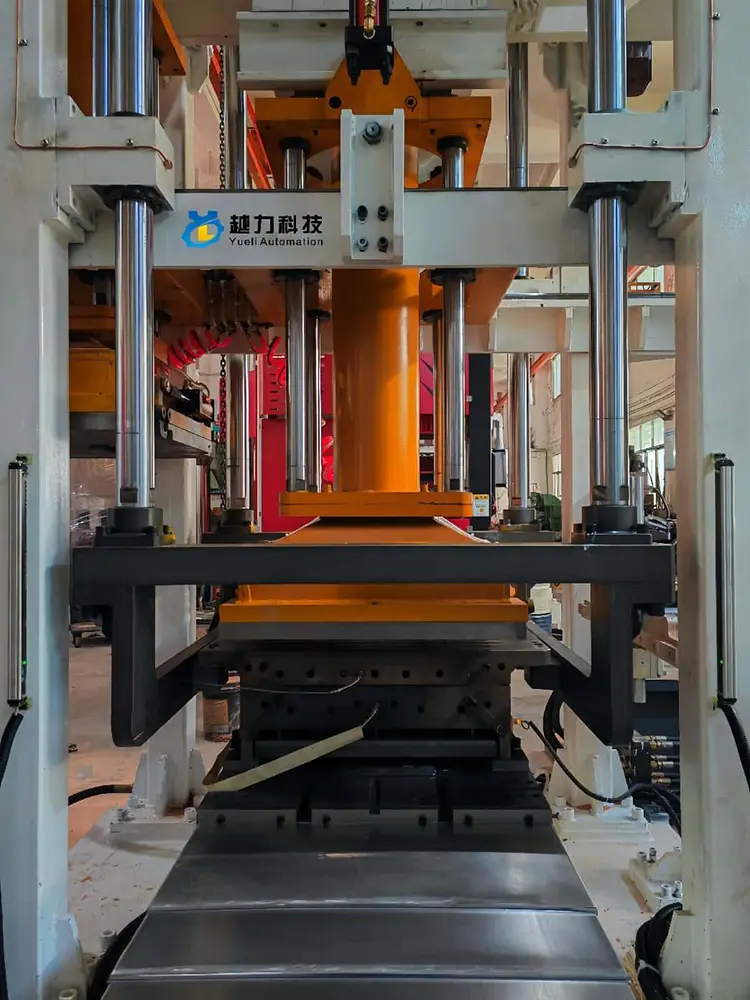

3. Šerdis paimta iš tikslios linijinio kreipiamojo slydimo mašinos, esančios apatinio štampo, ir naudojamas intelektualus jutimo smėlio pridėjimo mašina

4. Aukštos klasės ekologiškos liejimo mašina su integruotu dūmų ir dulkių pašalinimo projektu bendros įrangos skydelyje

◆ Pagrindinės įrangos techniniai parametrai [YL1080H-40A šalta šerdis] „Pagrindinių mėginių ėmimas už slydimo vairo.

◆ Įrangos darbo procedūra [YL1080H-40A šalta šerdis. „Pagrindinių mėginių ėmimas už slidumo vairo.

Mažesnis pelėsių įvedimas → Pelėsių uždarymas [žemyn slėgis] → Kombinacijos modulio įvedimas [šerdies traukimo modulis] → Smėlio injekcijos galvos įvadas → Smėlio įpurškimo galvutė žemyn slėgis → Smėlio įpurškimas → Smėlio įpurškimo galvutės išmetimas → Smėlio injekcijos galvos pakilimas → Smėlio įpurškimo galva (iš naujo)

Smėlio įbrėžimas (valymo smėlis) → Oro įpurškimo galvutės slėgis žemyn → Oro įpurškimas → Smėlio šerdies tvirtinimas → Kombinuoto modulio (šerdies pašalinimas ir iš naujo nustatymas) → Viršutinė forma (smėlio pelėsio liekana likusių pelėsių viršuje) → Pirmasis pelėsio atidarymas 20-50 mm (smėlio šerdies mažinimas) → Antrosios pelėsio angos/oro injekcijos viršutinė Derlidas) → šerdies pašalinimas už mašinos ribų → ⒆ Saugaus šerdies pašalinimo laikas → ⒇ Apatinė pelėsių iš naujo nustatykite viršutinę šerdį

◆ Įrangos konfigūracija [YL1080H-40A šalta šerdis. „Pagrindinių mėginių ėmimas už slidumo vairo.

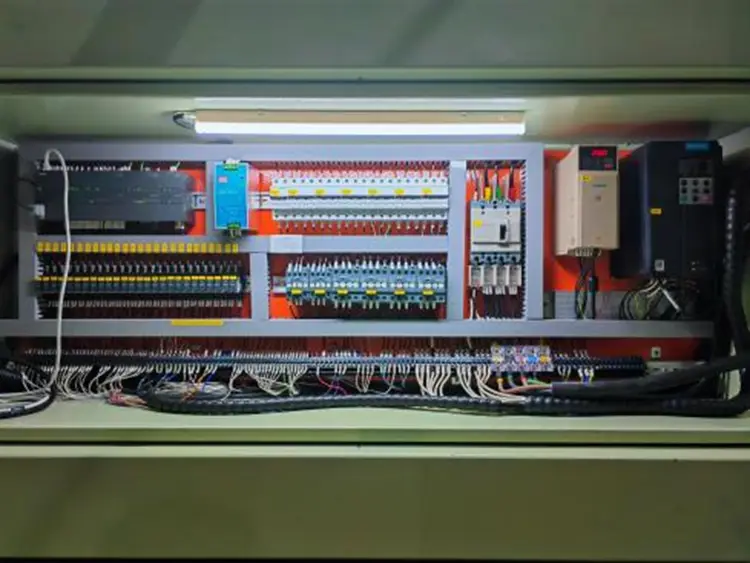

1. Elektros valdymo sistema: aukščiausios klasės veikimo elektros valdymo sistema iš Vokietijos „Siemens“ (jutiklinis ekranas ir programos padalijimo tipas)

„Siemens“ serijos aukštos klasės jungiklių mygtukai [paleisti mygtuką, sukamojo pavarų jungiklį]

2. Hidraulinė sistema: „Huichuan Servo Precision Stepless“ greičio pakeitimo hidraulinė sistema, Taivano prekės ženklo hidrauliniai komponentai

3. Pneumatinė sistema: Taivano AIRTAC tikslumo pneumatinė sistema [cilindrai. Elektromagnetinis vožtuvas. Oro šaltinio procesorius

4. Atomizacijos sistema: grynas importuota japonų SMC tikslumo atomizacijos gydymo sistema. SMC pagrindiniai pneumatiniai komponentai

5. Žemos įtampos elektriniai prietaisai: „Snyder“ žemos įtampos elektros prietaisai. „Omron“ artumo jungiklis. Taivano Mingwei galios jungiklis

5. Saugos kontrolė: Judančios angos ir uždarymo formos dalys yra aprūpintos induktyviomis saugos šviesos užuolaidomis

6. Tepimo sistema: Pagrindinės judančios angos ir uždarymo formos dalys yra aprūpintos automatine alyvos įpurškimo tepimo sistema

7. Slėgio ekranas: Įrangos slėgis ir smėlio šaudymo slėgis rodomas savarankiškai

8. Įrangos išvaizda: miltelių dengimas ir kepimo lakas. Aukštos klasės dažų paviršiaus apdorojimas

◇ Kitos išsamios konfigūracijos:

[1] PLC jutiklinis ekranas: Siemens, Vokietija

[2] Programos centro procesorius: Siemens, Vokietija

[3] „mygtuko“ jungiklis: Siemens, Vokietija

[4] AC kontaktorius: Schneider

[5] estafetė: Schneider

[6] Artumo jungiklis „Omron“

[7] Maitinimo tiekimas: Mingwei, Taivanas

◆ Pagrindinės įrangos savybės ir pranašumai [YL1080H-40A šalta šerdis. „Pagrindinių mėginių ėmimas už slidumo vairo.

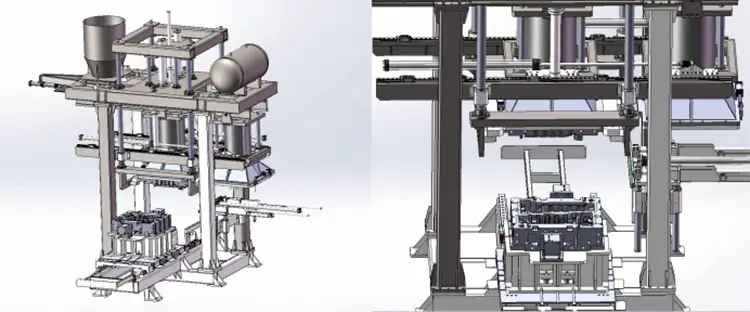

◇ Tikslumas ir stabilumas: Bendra YL1080H-40A šaltojo šerdies šaudymo mašina struktūra priima aukšto lygio mechaninės struktūros projektavimo principą tikslumo ir stabilumo principą, pasižymintį puikiais ir griežtais gamybos procesais. Jis naudoja aukšto tikslumo tikslumo apdorojimo įrangą, o judančių dalių struktūra yra labai tiksli. Visa mašinos konstrukcija yra stabili ir ilgaamžė.

◇ Puikus smėlio pūtimas: YL1080H-40A Šaltojo šerdies smėlio pūtiklio aparatas pasižymi puikiu vertikaliu smėlio pūlinio metodu, remdamasis įrangos šaudymu į slėgį.

Smėlio principas ir natūralus dervos smėlio gravitacinis poveikis; Pelėsyje yra greitas ir lygus išmetimo metodas iš trijų pusių vienu metu. Pagrindinio kūrimo procesas per trumpiausią laiką gali užpildyti pelėsio ertmę. Smėlio šerdis yra stora, pilna ir lygi, o šerdies gamybos išeiga yra didelė.

◇ Protingas ir efektyvus: YL1080H-40A „Cold Core Core“ šaudymo mašina pasižymi aukštu automatizavimo laipsniu. Jame yra tikslūs linijiniai kreipikliai, skirti pašalinti šerdį iš apatinės formos, todėl šerdies pašalinimas yra lengvas ir labai automatizuotas. Tai leidžia vienam asmeniui valdyti kelis mašinas, užtikrinant stabilumą, sklandumą, efektyvumą ir saugumą.

Didelis derliaus greitis: YL1080H-40A šaltojo šerdies šaudymo mašina pasižymi puikiu vertikalaus smėlio šaudymo metodu, aukštos klasės tikslios mechaninės struktūros, didelio sandarinimo efektyvumo, stiprios smėlio šaudymo jėga, sandarios ir lygios smėlio šerdys, tikslūs matmenys ir aukštos kokybės smėlio šerdys, kurių našumas yra didelis. Tai gali efektyviai valdyti liejinių apdirbimo pašalpą.

◇ Aukščiausios klasės aplinkos apsauga: YL1080H-40A Šaltojo šerdies šerdies įpurškimo formavimo mašina priima aukštus aplinkai apsaugos standartus liejimo mašinoms. Įrangos projektavimo metu buvo išsamiai ir kruopščiai atsižvelgiama į didelius aplinkos apsaugos reikalavimus dūmams ir dulkėms gamybos proceso metu. Dūmai ir dulkės buvo vienodai integruoti gydymui, o suprojektuota aukštos aplinkos apsaugos liejimo mašina efektyviai pagerino liejimo dirbtuvių aplinką.

◇ Išskirtinis ir patvarus: YL1080H-40A „Cold Core Core“ šaudymo mašinos projektavimo procesas visiškai atsižvelgė į įrangos tarnavimo laiką. Skirtingi komponentai yra gaminami su aukštais standartais ir pagrįstomis medžiagomis, atsižvelgiant į skirtingus naudojimo reikalavimus. Šilumos apdorojimo reikalavimai ir išvaizdos detalės yra gerai tvarkomos, užtikrinant, kad įranga ilgą laiką galėtų išlaikyti savo tikslumą, išlikti stabiliai ir sklandžiai bei turėti išskirtinių detalių.

◇ Taikomos medžiagos: nušautas sausas smėlis [sausa fenolio dervos smėlis]

◆ Įrangos veikimas ir naudojimas:

(1) Patikrinkite, ar oro įsiurbimo vamzdis ir maitinimo šaltinis (trijų fazių 380 V, 50Hz) buvo tinkamai sujungti.

(2) Po montavimo nuimkite įrangos dulkes. Įrankiai ir kitos sundrijos.

⑶ Ar įranga yra pradinėje padėtyje, kai atidaroma forma, kad būtų užtikrintas operatorių saugumas.

⑷ Įrengite pelėsį (šerdies dėžutę) ant mašinos; Bet kokiomis aplinkybėmis, prieš atidarant oro vožtuvą (tiekiant orą įrangai), montavimo strypas turėtų būti stumiamas į erdvę tarp mašinos bandelės ir smėlio įpurškimo galvutės, kad būtų išvengta žalos ir užtikrintų personalo saugumą.

⑸ Uždarykite pagrindinį maitinimo jungiklį ir visus valdymo grandinės jungiklius ir patikrinkite apšvietimo darbo lemputes. Patikrinkite, ar valdymo skydelio galios signalo lemputė yra normali.

(6) Atidarykite pagrindinį įsiurbimo vožtuvą ir patikrinkite, ar oro slėgis oro vamzdyje yra normalus nuo 6 iki 7 kPa.

Perjunkite mašinos veikimo režimą į rankinį režimą ir rankiniu būdu derinkite, ar kiekviena judanti mašinos dalis veikia sklandžiai ir paprastai.

Nesvarbu

② Patikrinkite, ar kombinuoto modulio išankstiniai ir rekolekcijos veiksmai yra sklandūs. Nustatykite pagrįstą išankstinį ir rekolekcijų laiką pagal modulio keliones

③ Ar smėlio šaudymo galvutės avansas ir rekolekcijos veiksmai yra sklandūs, ar ne, nustatykite pagrįstą avansą ir atsitraukimo laiką pagal smėlio šaudymo galvutės smūgį

④ Nesvarbu

⑤ Ar smėlio įpurškimo galvutės išmetimas tinkamai veikia

⑥ Ar apatinės pelėsio išankstinės ir rekolekcijos veiksmai yra sklandūs, ar ne, nustatykite pagrįstą išankstinį ir traukimo laiką pagal apatinės pelėsio smūgį

⑦ Patikrinkite, ar išmetimo veiksmas yra normalus, o šerdis veikia tinkamai. Nustatykite pagrįstą pagrindinį išmetimo laiką pagal pelėsio charakteristikas

⑧ Perjunkite veikimo režimą į vieną veikimą, o mašina automatiškai važiuos ir kelis kartus paleis be apkrovos. Patikrinkite, ar visi mašinos veiksmai yra suderinti, tvarkingi, stabilūs ir lygūs.

◆ Atsargumo priemonės operacijos proceso metu:

Prieš bandymą, reikia pašalinti mašinos dulkes ir išvalyti bet kokius jame paliktus įrankius ar kitas šiukšles, kad veikimo metu būtų išvengta gedimų.

Prieš pradedant operaciją, būtina atidžiai patikrinti varžtų būklę visose mašinos dalyse ir įsitikinti, kad jie yra priveržtos.

⑶ Prieš pradėdami operaciją, patikrinkite, ar visos judančios dalys yra pradinėje normalioje padėtyje.

⑷ Mašinos gedimo atveju jis turėtų būti nedelsiant sustabdytas, paspaudžiamas sustojimo mygtukas, nukirpta galia ir dujų tiekimas ir priežiūra. ⑸ Būtina dažnai patikrinti, ar elektros grandinės jungtys yra laisvi ir ar pažeisti mašinos komponentai.

(6) Ne profesionalams neleidžiama atidaryti elektros valdymo spintelės pagal valią arba į vidų sudėti įvairius daiktus.

Prieš leisdami ją valdyti, reikia mokytis ir būti susipažinusi su mašinos struktūra, darbo principu ir operacijos taisyklėmis. Niekam kitam neleidžiama valdyti mašinos.

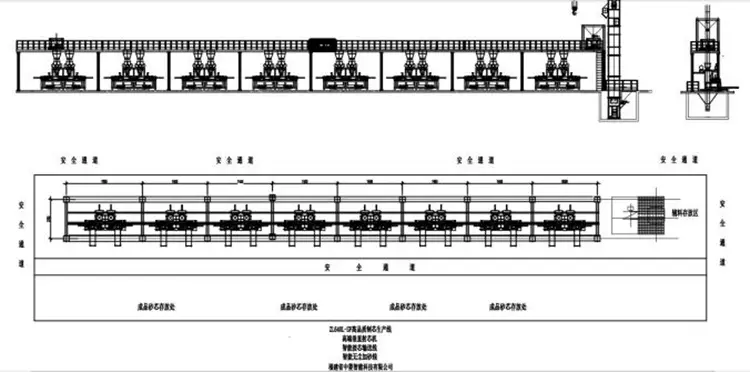

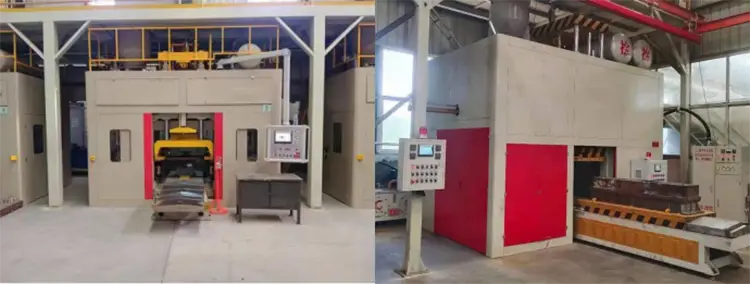

◆ Aukštos kokybės visiškai automatinė vertikalios šerdies šaudymo mašinų gamybos linija:

Atvejo ypatybės:

① Aukštos kokybės, aukšto intelekto ir aukštos aplinkos apsaugos liejimo mašina. Visa skydelis integruoja rūkymo ir dulkių pašalinimo funkcijas.

② intelektualus nuolatinis konvejerio diržų pagrindas. Įranga turi aukštą automatizavimo laipsnį. Išsaugoti darbo

③ liftas + tikslaus takelio intelektualusis smėlio pridėjimas. Seminaras yra efektyvus, patogus ir švarus

④ Bendra pagrindinių gamybos seminaro aplinkos apsaugos sistema. Aukšto efektyvumo rūkymas ir dulkių pašalinimas. Seminaro aplinkos apsaugos standartai

⑤ Pagrindinių kūrimo srities duomenų saugojimas ir išvestis. Supraskite lustų gamybos skaitmeninimą. Informacijos pagrįsta valdymas.
