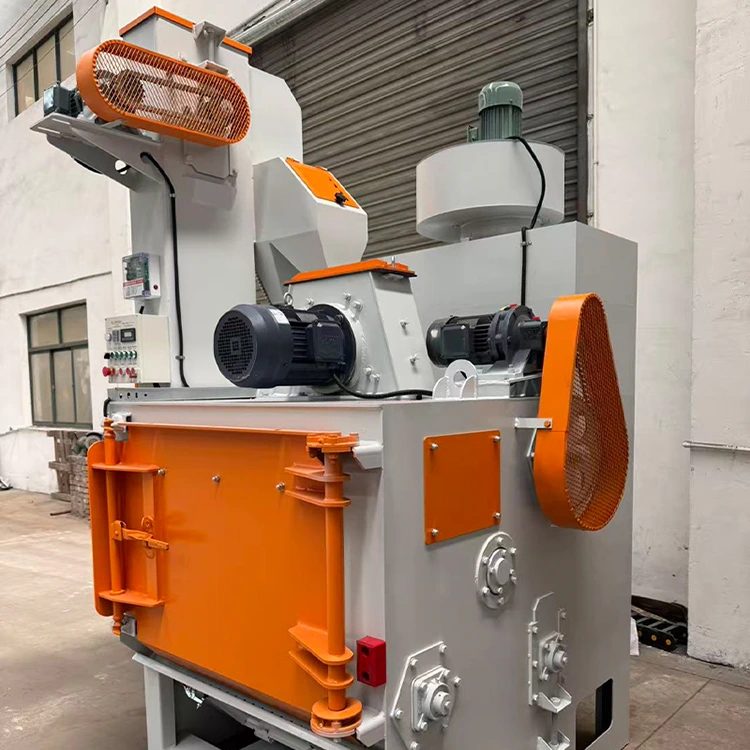

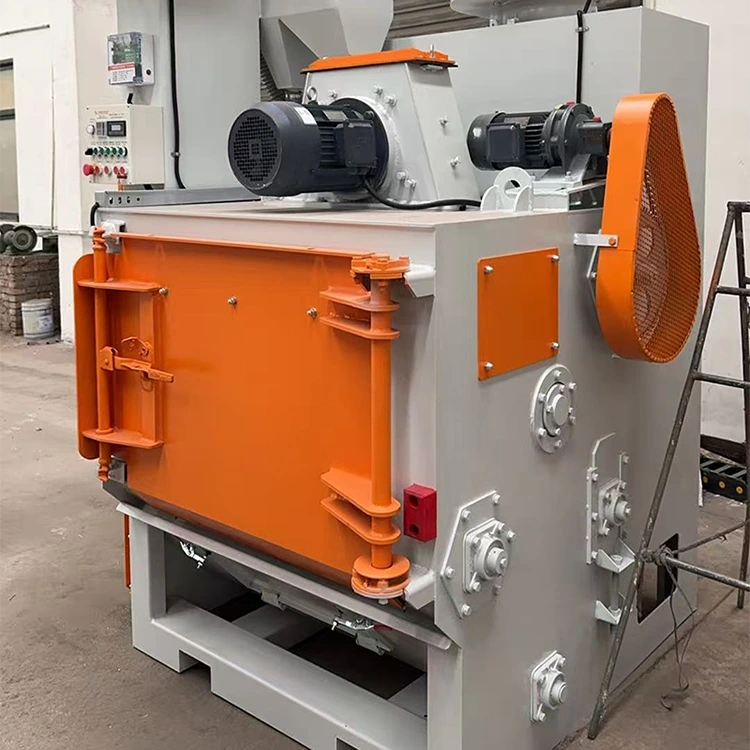

Vikšrinio tipo šratinio pūtimo mašina

„Quanzhou Yueli“ vikšrinio tipo šratinio pūtimo mašina yra integruota vikšrinio šratinio pūtimo mašina. Turi integruotą dizainą su trifaziu keturių laidų jungtimi, kad būtų galima nedelsiant veikti. Įrengtas 7,5 kW pūtimo variklis, impulsinio filtro dulkių surinkėjas, Mn13 mangano plieno arba dilimui atsparios ketaus apsauginės plokštės. Mašinos matmenys: 1800 × 1850 × 2850 mm. Modelis: ST650 Pro Max)

Siųsti užklausą

Prekės aprašymas

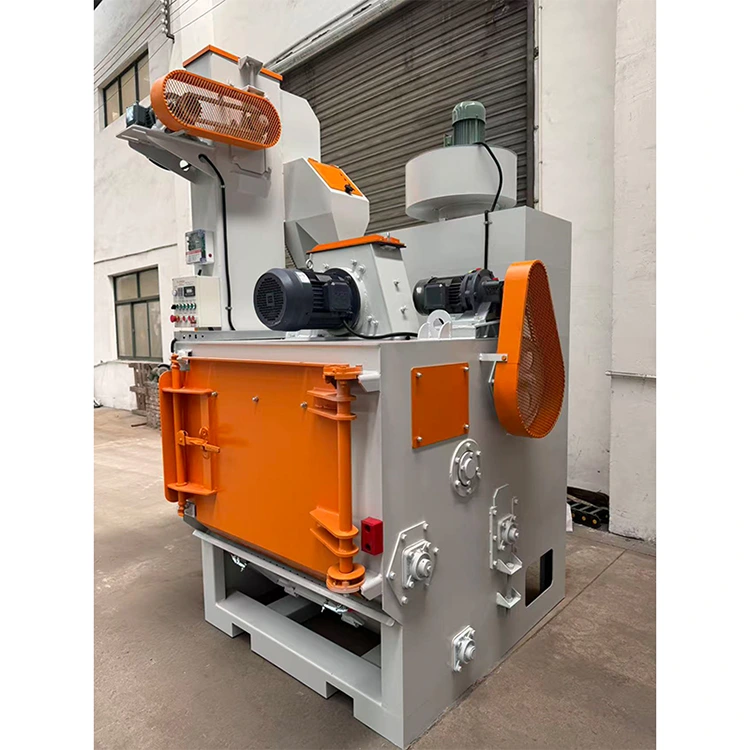

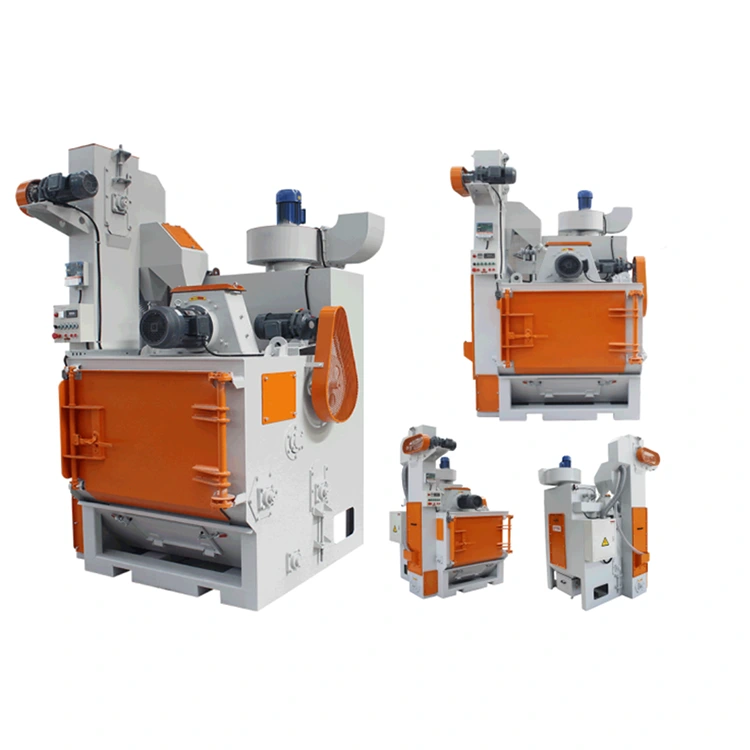

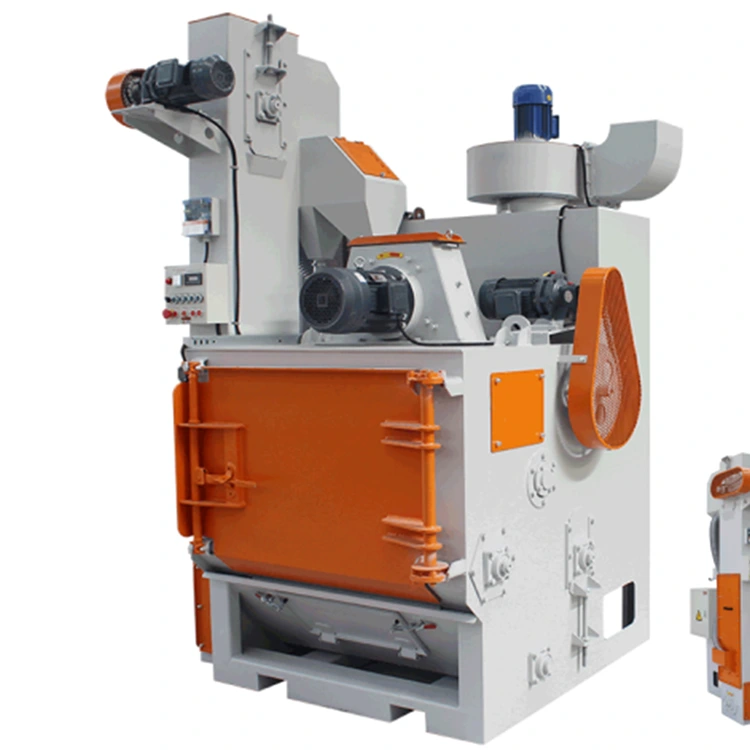

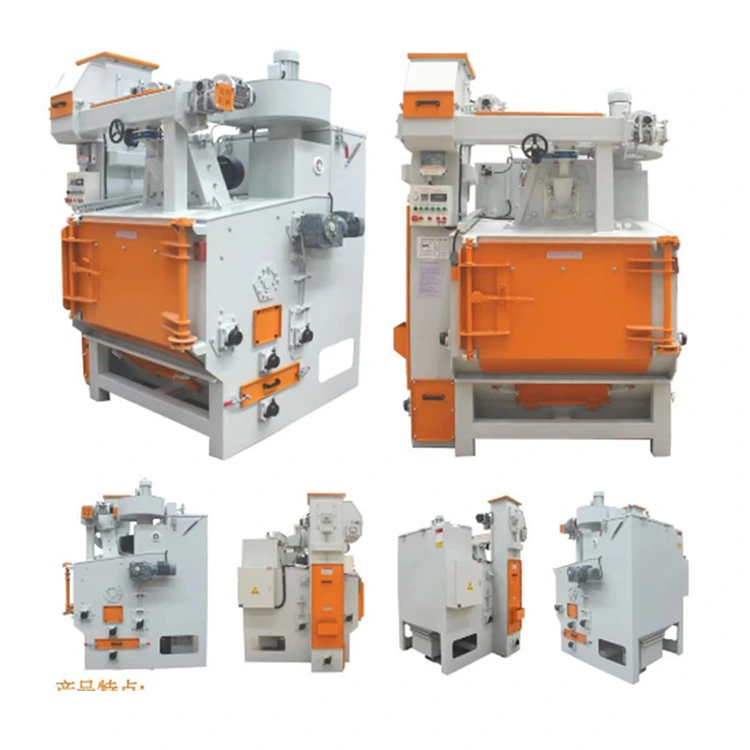

Vikšrinio tipo šratinio pūtimo mašiną gamina Quanzhou Yueli Automation Equipment Co., Ltd. Įrenginys turi integruotą dizainą, kuris gali veikti iškart po prijungimo prie trifazio keturių laidų maitinimo ir nereikalaujant antrinio įrengimo vietoje. Pakrovimo ir iškrovimo aukštis yra mažas (vikšrinis diržas 780 mm nuo žemės), todėl darbas yra patogus ir sumažėja darbo intensyvumas. Mašinoje sumontuotas impulsinio filtro dulkių surinkėjas, užtikrinantis mažą dulkių emisiją, ir užuolaidinio tipo separatorius efektyviam šūvių ir dulkių atskyrimui.

Produkto savybės

„Crawler Type Shot Blasting Machine“ siūlo šias funkcijas.

· Integruotas dizainas. Veikia iš karto po prijungimo prie trifazio keturių laidų maitinimo. Nereikia antrinio įrengimo vietoje.

· Mažas pakrovimo ir iškrovimo aukštis (vikšrinis diržas 780 mm nuo žemės). Patogus veikimas. Sumažina darbo intensyvumą.

· Kameros apsauginėse plokštėse gali būti naudojamos valcuotos Mn13 mangano plieno plokštės arba nusidėvėjimui atsparios ketaus apsauginės plokštės. Mangano plokštės turi mažą patefono tarpą ir ilgą tarnavimo laiką. Dėvėjimui atsparios plokštės pasižymi dideliu ekonomiškumu. Lankstus pasirinkimas.

· Užuolaidų tipo separatorius efektyviam šūvių ir dulkių atskyrimui.

· Impulsinio filtro dulkių surinkėjas, skirtas mažam dulkių išmetimui.

· Durelių storis 7,5 mm su geru sandarikliu, be šūvio.

· Srautinio pūtimo ratui naudojama medžiaga, kurioje yra daug chromo (Cr20) ir atšaldytas liejimo procesas, užtikrinantis ilgą tarnavimo laiką.

· Visi CHINT elektriniai komponentai užtikrina aukštą stabilumą.

· Mašinos matmenys: 1850 × 1800 × 2850 mm patogiam transportavimui.

Techninės specifikacijos ir konfigūracija

Toliau pateiktoje lentelėje pateikiama visa vikšrinio tipo šratinio sprogdinimo mašinos konfigūracija
● = Įtraukta ○ = Neprivaloma / neįtraukta

Komponentas	Funkcija / konfigūracija	Specifikacija	ST650 Pro	ST650 maks	Pastabos
Srautinio sprogimo ratas	Sprogdinimo variklio galia	7,5 kW	●	●
	Sprogdinimo rato modelis	STQ036	●	●	Tiesioginis varymas
	Šūvio srauto greitis	200 kg/min	●	●
	Kintamo dažnio nepriklausomas greičio valdymas		○	○	Neprivaloma
	Dėvėjimui atspari apsauginė plokštė	Cr20	●	●
Šūvio cirkuliacijos sistema	Lifto variklio galia	1,5 kW	●	●	Pritaikomas padalintas dizainas, kad būtų lengva išardyti
	Šūvių atskyrimo metodas	Užuolaidų oro atskyrimas	●	●
	Šūvio keliamoji galia	30t/val	●	●
	Lifto fotoelektrinė aptikimo sistema		○	○	Neprivaloma
Kameros	Guminio vikšrinio plotis	1130 mm	●	●	Skylės pasirenkamos 3-8 mm
	Galinio disko skersmuo	600 mm	●	●

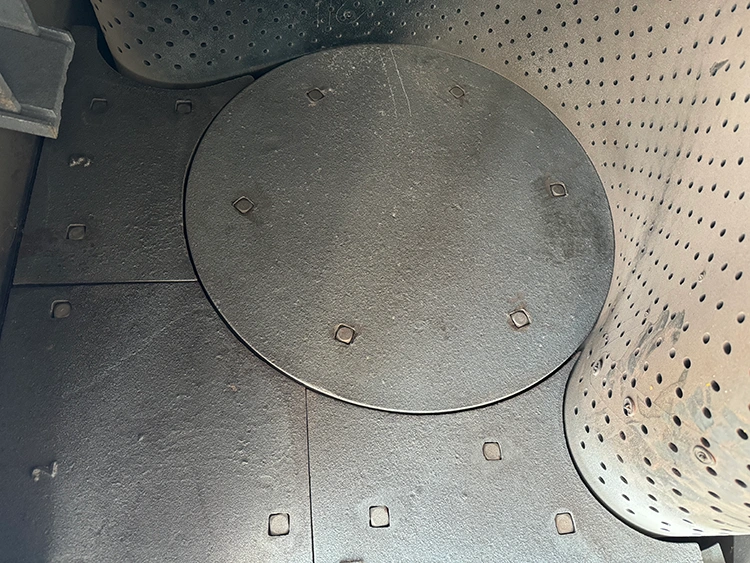

	Ketaus apsauginė plokštė	Aktoriai	●	○	Dėvėjimui atsparus ketus

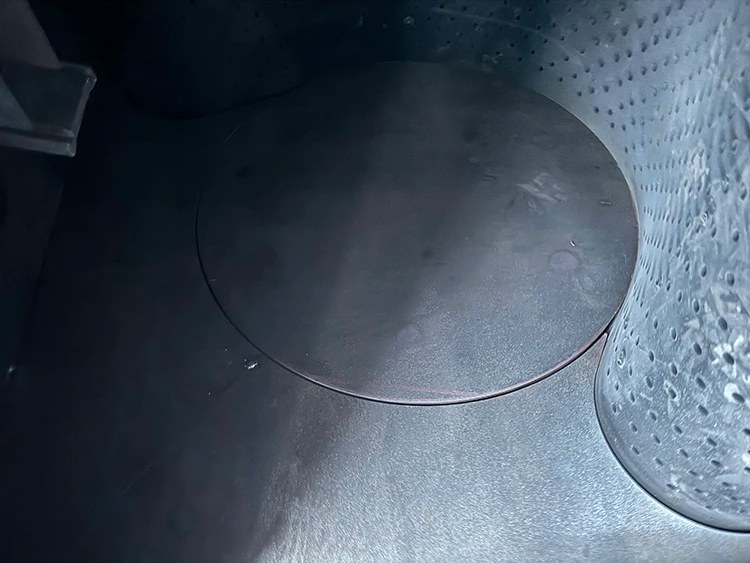

	Mangano plieno apsauginė plokštė	Susuktas	○	●	Nemagnetinis Mn13
	Vikšrinio variklio galia	1,5 kW	●	●	Dažnio keitiklis pasirenkamas
	Durų storis	7,5 mm	●	●	Konteinerio durų rankena
	Mangano plieno antrinė apsauga	10 mm	●	●	Dešiniojo tikrinimo angos viduje
	Ruošinio talpa	260 kg	●	●	Lengvai besivoliojantiems gaminiams
Dulkių surinkimo sistema	Ventiliatoriaus triukšmo mažinimo kreiptuvo prievadas		○	●
	Impulsinio filtro dulkių surinkėjas	2 kasetės	●	●	320×900 mm
	Sprogimo ventiliacijos plokštė	250×250 mm	○	○	Neprivaloma aliuminio dalims
	Mobilus dulkių šalinimo vežimėlis		●	●	Dulkių rinktuvo apačioje
	Ventiliatoriaus galia	2,2 kW	●	●

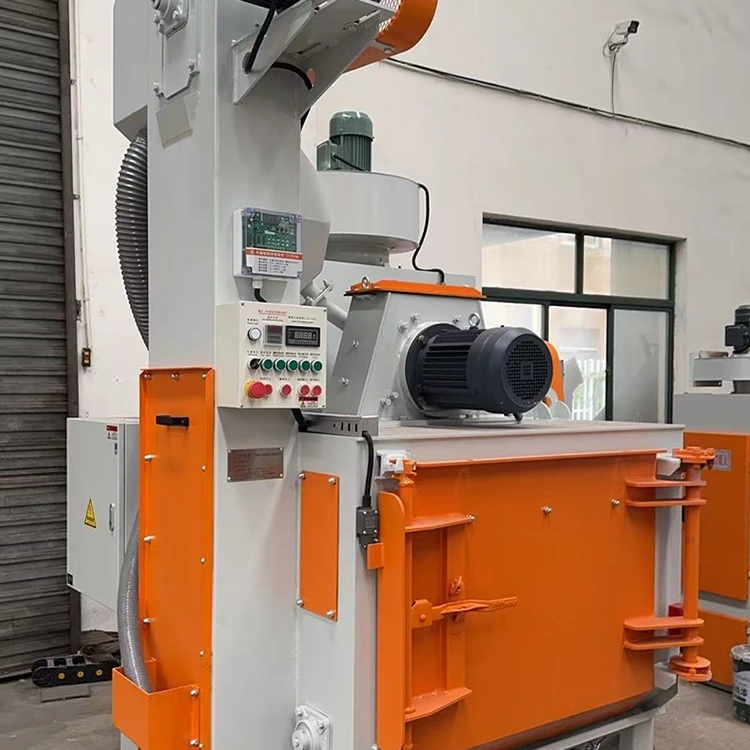

Elektros valdymo sistema	Jutiklinis skydelis	Nepriklausomas	●	●	PLC HMI neprivaloma. Įeinantis kabelis ≥8mm²
	Dabartinis ekranas	Skaitmeninis ekranas	●	●
	Maitinimo jungtis	380V 50Hz	●	●	Trifazis keturių laidų
	Bendra galia	13 kW	●	●
Oro šaltinis	Oro įleidimo vamzdis	8 mm	●	●	Slėgis 5-8kg
Matmenys	Ilgis × plotis × aukštis	1,80×1,85×2,85 m	●	●

Dizaino akcentai

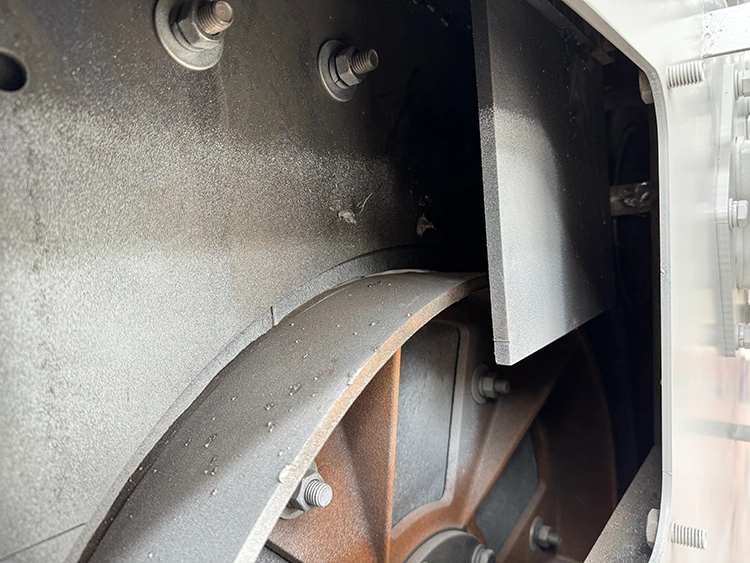

Mangano plieno antrinė apsauga

Veiksmingai apsaugo kameros korpusą.
Standartinis visoms versijoms

Mobilus dulkių šalinimo vežimėlis

Padaro patogesnį dulkių valymą.

Sprogimo ventiliacijos plokštė

Padidina saugumą eksploatacijos metu.
Neprivaloma (aliuminio dalims)

• ST650 Pro: Dėvėjimui atspari ketaus apsauginė plokštė

Dažnai užduodami klausimai

Koks galios poreikis šiai šratinio pūtimo mašinai?

Įrenginys naudoja trijų fazių keturių laidų 380V 50HZ maitinimo šaltinį. Bendra galia 13KW. Įeinantis kabelis turi būti 8 mm² arba didesnis.

Kokia yra ruošinio talpa?

Ruošinio krovimo galia yra 260 kg, skirta lengvai valcuotiems gaminiams.

Kokie yra mašinos matmenys?

Mašinos matmenys yra 1800 × 1850 × 2850 mm.

Kuo skiriasi „Pro“ ir „Max“ versijos?

Pro versijoje naudojamos nusidėvėjimui atsparios ketaus apsauginės plokštės. Max versijoje naudojamos Mn13 mangano plieno apsauginės plokštės. Maksimalioje versijoje taip pat yra ventiliatoriaus triukšmo mažinimo kreiptuvo prievadas.

Kokį dulkių surinkėją naudoja mašina?

Įrenginys naudoja impulsinio filtro dulkių surinkėją su 2 filtrų kasetėmis (320×900mm). Ventiliatoriaus galia yra 2,2 kW.

Koks pakrovimo aukštis?

Vikšrinis diržas yra 780 mm nuo žemės, todėl pakrovimo ir iškrovimo aukštis yra mažas, kad būtų patogu valdyti.

Iš kokios medžiagos pagaminti šratinio pūtimo rato komponentai?

Srautinio pūtimo ratui naudojama daug chromo turinti medžiaga (Cr20) ir atšaldytas liejimo procesas, užtikrinantis ilgą tarnavimo laiką.

Gaminio specifikacijos

Modelis	ST650B
Volelio skersmuo	400 mm
Mašinos matmenys (L × P × A)	1850 × 1900 × 2600 mm
Tipas	Vikšrinio roboto tipas
Kilmė	Jančengas, Kinija
Darbo greitis	1200
Bendra galia	12,1 kW
Dulkių surinkimo oro tūris	9850
Dulkių surinkėjo galia	22 kW
Priedai	20
