CNC gręžimo ir sriegimo centro staklės
  • CNC gręžimo ir sriegimo centro staklėsCNC gręžimo ir sriegimo centro staklės

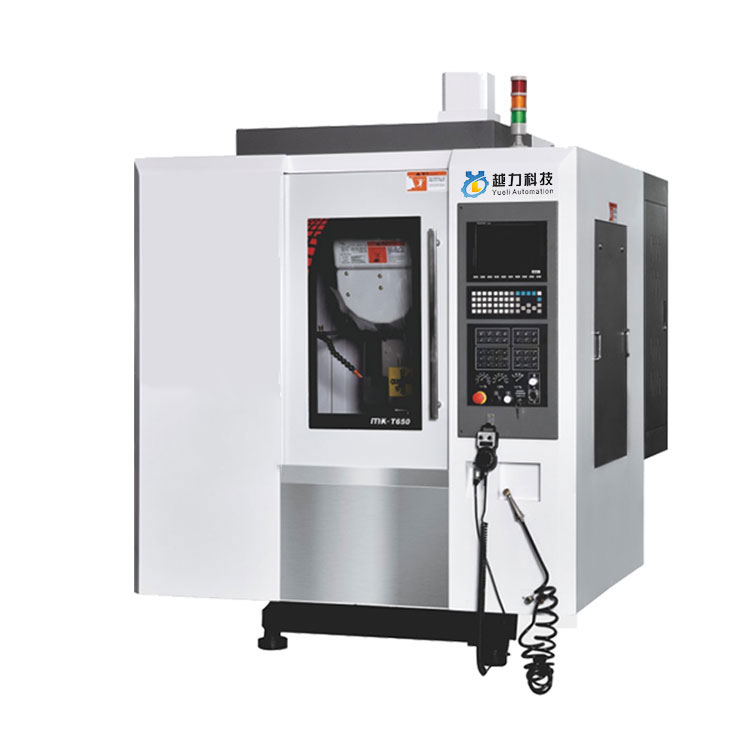

CNC gręžimo ir sriegimo centro staklės

„YueLi“ rasite didžiulį CNC gręžimo ir sriegimo centro staklių iš Kinijos pasirinkimą. Teikti profesionalų aptarnavimą po pardavimo ir tinkamą kainą, tikimės bendradarbiavimo.

Siųsti užklausą

Prekės aprašymas

Penkių galvų drožimo ir frezavimo staklės

YueLi yra CNC gręžimo ir sriegimo centro staklių gamintojai ir tiekėjai Kinijoje, galintys didmenine prekyba CNC gręžimo ir sriegimo centro staklėmis. Mes galime suteikti jums profesionalų aptarnavimą ir geresnę kainą. Jei jus domina CNC gręžimo ir sriegimo centro staklių produktai, susisiekite su mumis. Laikomės kokybės būkite tikri, kad sąžinės kaina, atsidavęs aptarnavimas.


Funkcijų apžvalga:


1. Specializuojasi smulkių akytų dalių ir gaminių apdirbime. Jis tinkamas apdoroti mobiliųjų telefonų dalis, ryšių įrangą, aviacijos ir kosmoso, automobilių lokomotyvus, prietaisus ir skaitiklius, lengvąją pramonę ir tekstilę, elektroninių prietaisų ir mašinų gamybą, taip pat vario, aliuminio elektrodus ir kitas perdirbimo pramonės šakas;

2. Pagrindinė konstrukcija pagaminta iš didelio stiprumo ketaus, o po įtempių mažinimo atkaitinimo ir natūralaus senėjimo apdorojimo, lovos tikslumas yra patvarus ir stabilus, be deformacijos ilgą laiką;

3. Priimkite didelio tikslumo tiesiai sujungtą veleną, kad būtų galima greitai apdirbti ruošinį; Alyvos temperatūros aušinimo mašinos sistemos naudojimas gali sumažinti temperatūros kilimą, kurį sukelia greitas veleno sukimasis, efektyviai pagerinti šiluminį veleno išplėtimą ir pagerinti apdirbimo tikslumą;

4. Priimkite suspaudimo svirties įrankių biblioteką, kad pagerintumėte įrankio keitimo greitį ir staklių tikslumą. Įrankių bibliotekos talpa yra 16 arba 21 rinkinys; Fiuzeliažo pagrindas pritaikytas galinės pasvirusios konstrukcijos konstrukcijai, kuri leidžia lengvai išvalyti atliekas staklių viduje;

5. Aukštos kolonos konstrukcinis dizainas padidina atstumą tarp pagrindinio veleno nosies galo ir darbinio stalo, o tai labiau tinka ketvirtojo veleno komponentų montavimui ir pritaikymui ir padaro apdirbimo sritį platesnę;

6. Bėgių sutepimas automatinis tepalinis, su pertrūkiais laiko kiekybinė alyvos įpurškimo kontrolė, ilgalaikis judančių dalių tepimas;


Mechaniniai parametrai:


Mechaninis parametras

Vienetas

T650

T850

T1000

T1200

Triašė kelionė

mm

600x480x360

800x500x360

1000 × 500 × 450

1200x550x500

Stalo dydis

mm

650 × 475

900x475

1100 × 500

1300x550

T formos lizdas

mm

4-16x100

4-16x100

5-18x80

5-18x100

Maksimali stalo laikomoji galia

KILOGRAMAS

800

1000

1200

1200

Atstumas nuo veleno galo iki darbinio paviršiaus

mm

90 ~ 640

150–510

150-600

150–650

Atstumas nuo veleno centro iki kolonos kreipiamojo bėgio

mm

541

541

580

605

X ašies bėgių specifikacijos

mm

30

30

35

35

Y ašies bėgio specifikacijos

mm

30

30

35

35

Z axis rail specifications

mm

35

35

35

35

X/Y/Z varžtų specifikacijos

mm

32x16

32x16

32x16

32x16

Veleno specifikacija


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Maksimalus suklio greitis

aps./min

20000

20000

20000

20000

Veleno galia

kw

5.7-11

5.7-11

5.7-11

5.7-11

X/Y/Z trijų ašių variklio galia

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Greitas maksimalus greitis

m/min

48

48

48

48

X/Y/Z Maksimalus pjovimo greitis

m/min

10000

10000

10000

10000

Trijų ašių padėties nustatymo tikslumas

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Trijų ašių kartotinis padėties nustatymo tikslumas

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Oro slėgio specifikacija

kg/cm2

6-7

6-7

6-7

6-7

Mašinos dydis

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Mašinos svoris (apytiksliai)

kilogramas

3200

3600

5300

6500


5G gaminio ekranas:



Gamybos procesas:



1. Ketaus kaitinama aukštoje temperatūroje ir brandinama ilgiau nei šešis mėnesius.

2. Griežtas surinkimo procesas (bėgio surinkimas, švino varžtų surinkimas, guolių surinkimas ir kt.).



3. Išskirtinė grandymo technologija (variklio pagrindo grandymas, veleno galo grandiklis, kolonų montavimo paviršiaus grandymas).



4. Mokslinė gamyba, viso kokybės kontrolės proceso atsekamumas.



Kokybės užtikrinimas


1 Aptikus žingsnio paklaidą, tuo pačiu metu galima aptikti linijinio kreiptuvo tiesumą xx ir yy kryptimis, kad būtų užtikrintas mašinos dalių apdirbimo ir surinkimo tikslumas. Matuojamas formalus padėties nustatymo tikslumas ir pakartotinis staklių padėties nustatymo tikslumas.

2 Įrenginys nustato veleno vertikalumą ir apdirbimo plokštumos tikslumą, kurio reikia, kad jis būtų 0,01 mm.

3 Visa mašina aptinka statmenumą tarp Z ašies kreipiamojo bėgelio ir darbo, kuris reikalingas norint užtikrinti, kad jis būtų ne didesnis kaip 0,01 mm.

4 Mašina aptinka xy ašies kreipiamojo bėgio vertikalumą, todėl tikslumas turi būti 0,005 mm.


Taikymo laukas


Tinka mažų ir vidutinių dėžių klasei, plokščių klasei, plokščių klasei, vožtuvų klasei, apvalkalo klasei, formoms ir kitoms sudėtingoms įvairių mažų ir vidutinių partijų dalių dalims, plačiai naudojamos tikslioms detalėms, tikslioms formoms, 5G gaminiams. , techninės įrangos, automobilių dalių, medicinos įrangos pramonė.



Kompanijos profilis


Yue Li Technology yra mokslinių tyrimų ir plėtros, pardavimo, gamybos kaip viena iš mokslo ir technologijų įmonių, po ilgų metų sunkaus darbo ir plėtros produktų yra 5G terminalo apdorojimo centras, gręžimo ir sriegimo staklės, penkių galvučių drožimo ir frezavimo staklės, penkios jungtys. 3D kopijavimo poliravimo mašina, penkių ašių papuošalų inkrustacijos akmens drožimo ir frezavimo staklės, lupimo staklės, portalų apdorojimo centras, greitas drožyba ir frezavimas. Formavimo mašina, žemo slėgio liejimo mašina, gravitacinė liejimo mašina, elektrinė krosnis, (automatinė) šerdies šaudymo mašina, smėlio maišymo mašina, (CNC) gręžimo ir sriegimo mašina, apdorojimo centras, graviravimo mašina, automatinė poliravimo mašina, lupimo mašina, šlifavimo mašina ir kiti produktai.
