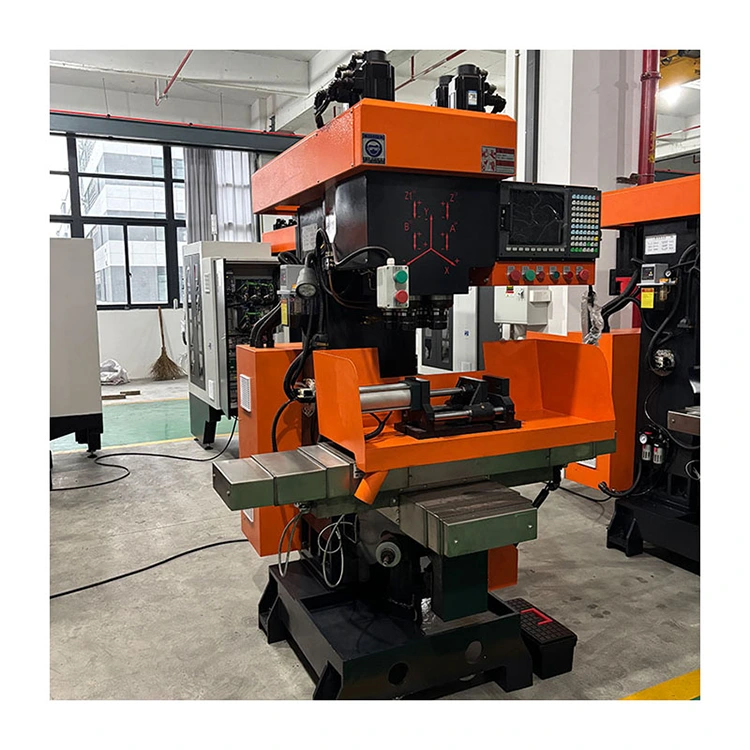

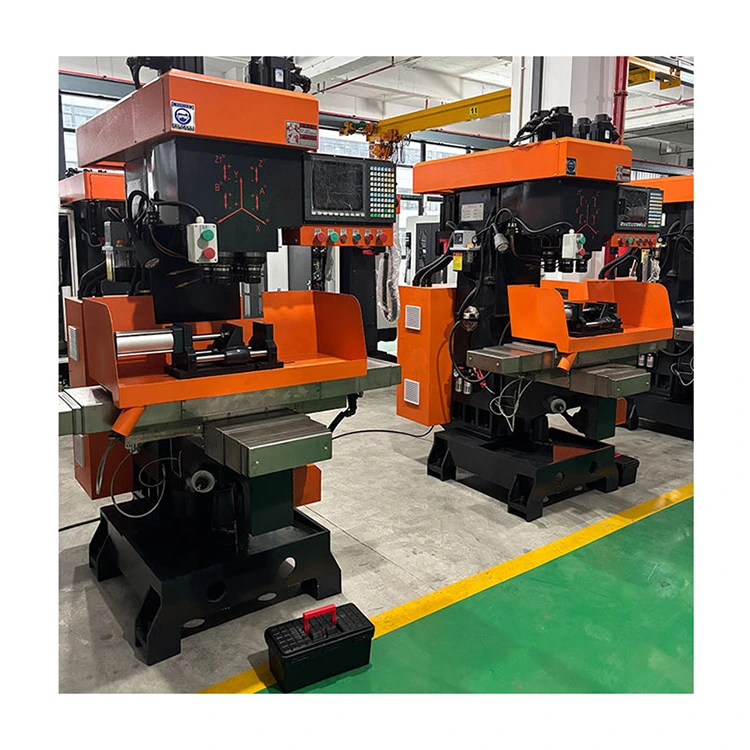

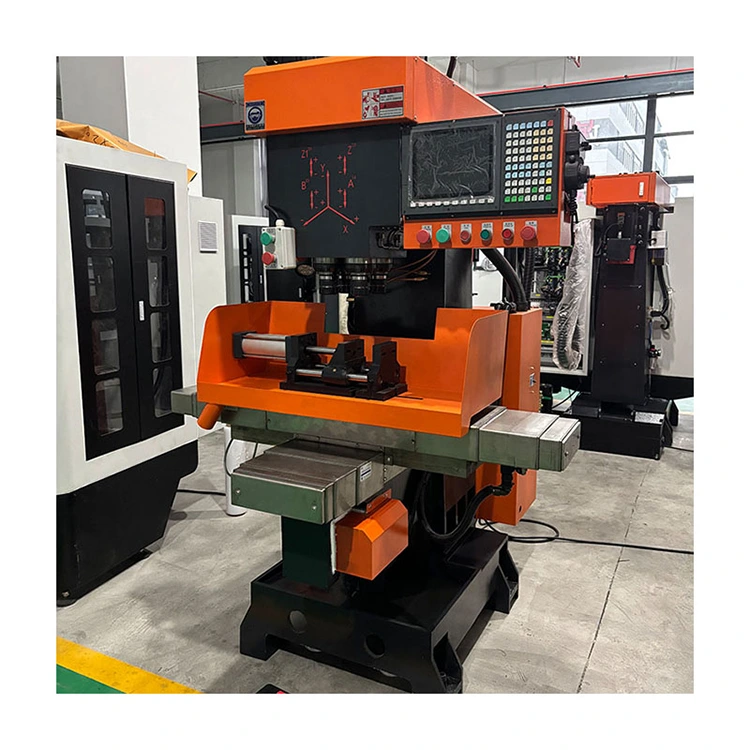

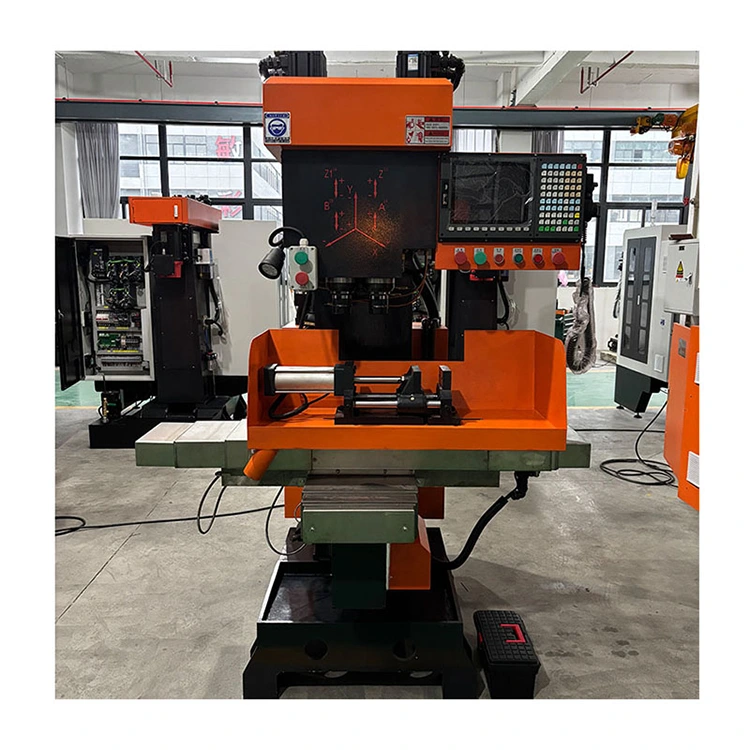

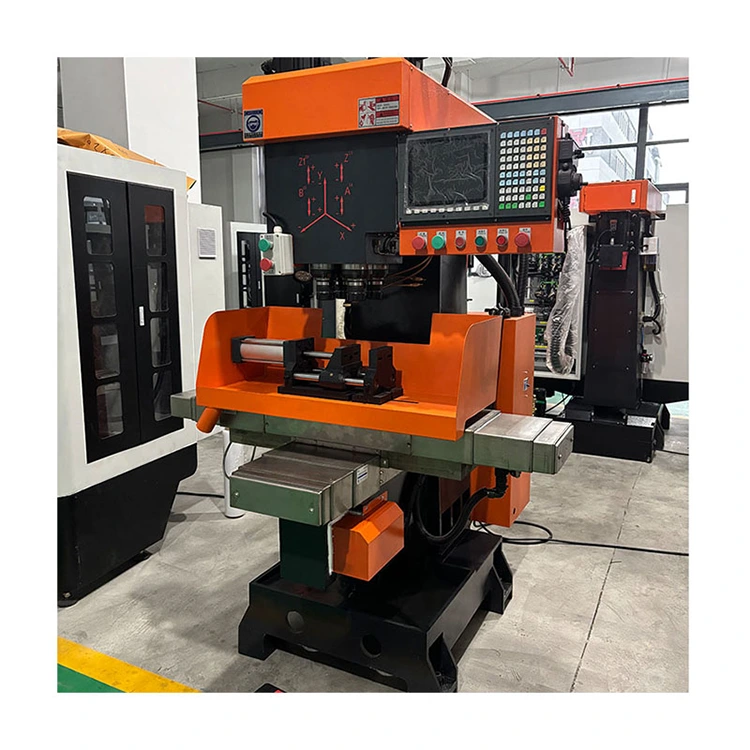

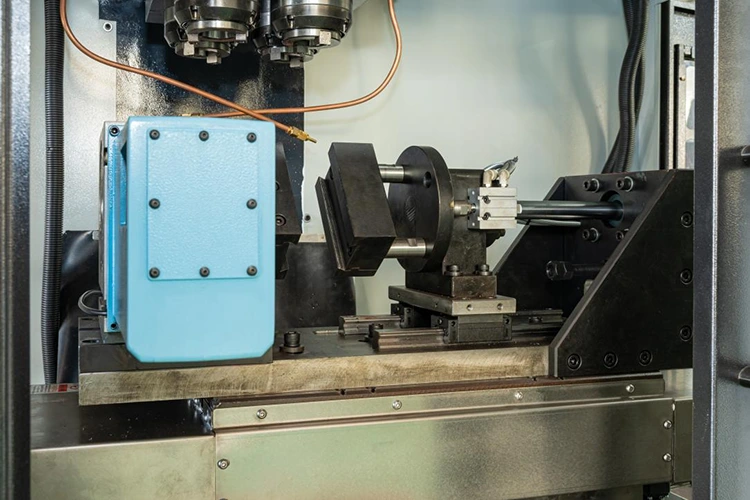

Vertikali 4 velenų CNC sudėtinė mašina

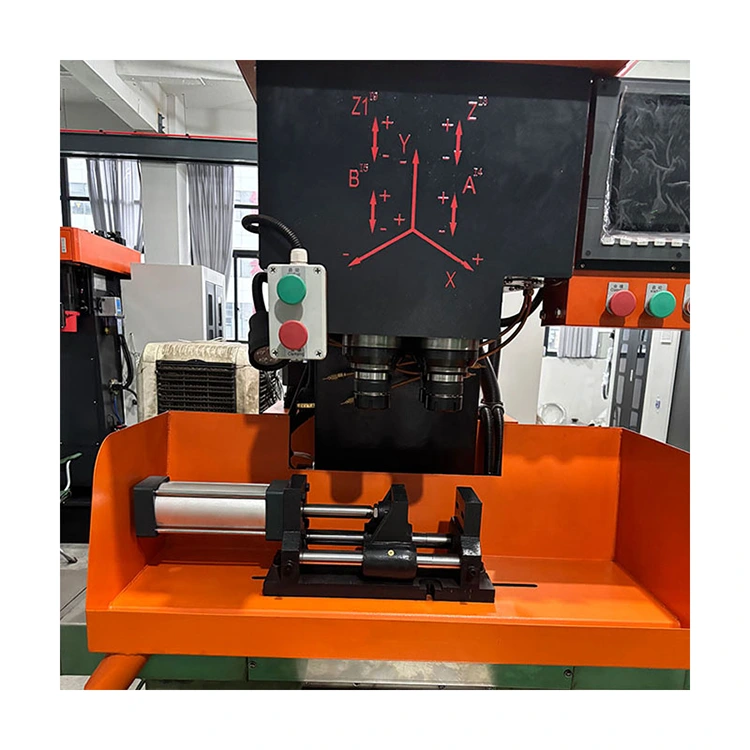

Staklių struktūra ir veikimas

1. YueLi aukštos kokybės vertikalios 4 suklio CNC sudėtinės mašinos centre savo programos valdymo sekcijai naudojama Taivano Hust valdymo sistema, kuri turi aptikimo funkciją, kad būtų išvengta čiaupų ar įrankių pažeidimo dėl solenoidinio vožtuvo ar cilindro gedimų; jis turi patogią sąsają ir yra lengvai valdomas.

2. Vertikali 4 veleno CNC sudėtinė mašina yra tinkama vidutinių ir didelių partijų dalių apdorojimui, ji gali užbaigti procesą viena užspaudimo operacija, siūlanti didelį efektyvumą ir gerą tikslumą.

3. Sriegimo mechanizmui nereikia keisti sraigtinės transmisijos; žingsnis yra standartinis, o Alpha pagrindinis servo variklis turi įmontuotą dažnio keitimo funkciją, pagerinančią apdirbamų dalių sriegių paviršiaus šiurkštumą ir užtikrinančią apdorojimo tikslumą.

4. Nepriklausomai sukurti maitinimo galvutės komponentai, tikslus įžeminimas, geras atsparumas dilimui ir ilgas tarnavimo laikas.

5. Hust CNC sistema leidžia pagal poreikį nustatyti atitinkamą padavimo greitį. Ilgai naudojant, švino varžtas gali susidėvėti, o pati sistema turi įrankio kompensavimo funkciją.

6. Visiems judantiems slankiojantiems paviršiams naudojamas centralizuotas automatinis tepimo įrenginys, užtikrinantis staklių tarnavimo laiką.

7. Slydimo stalo judesį varo servo variklis, leidžiantis skaitmeniniu būdu nustatyti kelias koordinates, todėl pasiekiamas didelis padėties nustatymo tikslumas, žema vibracija ir greitas atsako greitis.

8. Apdorojimo metu jutikliniame ekrane rodoma ruošinio apdirbimo būsena, o sutrikus veikimui yra aliarmo funkcija.

9. Visiškai uždara apsauga užtikrina asmens saugumą ir pagerina apdorojimo aplinką.

Pagrindinė konfigūracija

Ketvirtosios ašies parametrai

Montavimo instrukcija

1.  Perono įrengimas turi būti sureguliuotas pagal GB/T17421.1-1998 3.1 straipsnio nuostatas. Padėkite darbastalį brūkšnio viduryje, o darbo stalo centre padėkite lygį. Lygio rodmenys tiek vertikalia, tiek horizontalia kryptimis neturi viršyti 0,04/1000 mm.

2. Pagrindinis maitinimo laidas turi būti ne mažesnis nei 4 mm². Baigę suvesti laidus, patikrinkite, ar laidai yra teisingi ir ar priveržti laidų gnybtai.

3. Vertikalaus 4 veleno CNC sudėtinio įrenginio įrengimas turi būti įžemintas pagal poreikį, įrenginio atsparumas įžeminimui turi būti mažesnis nei 4 omai, o įžeminimo laido skersmuo turi būti didesnis nei 2,5 mm².

Taikymo laukai
