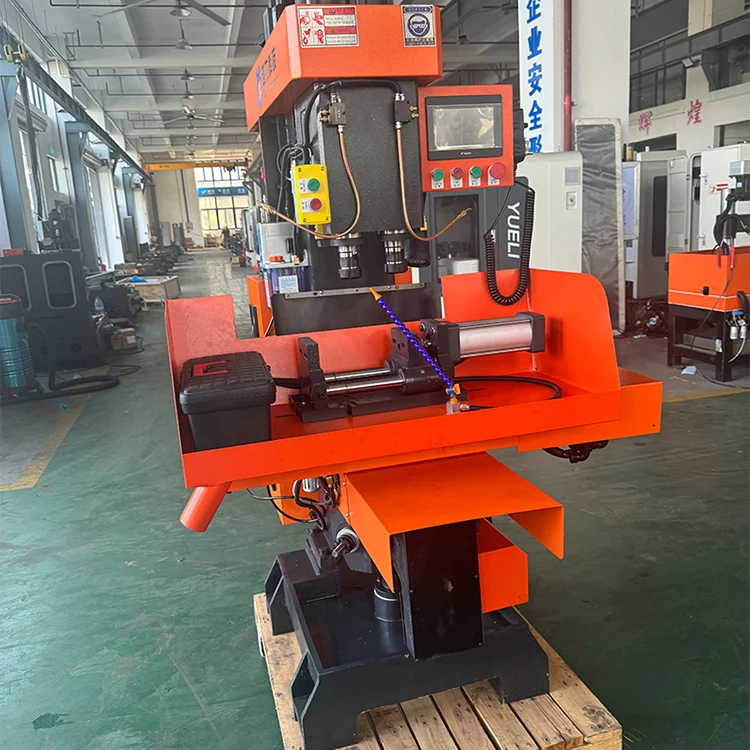

Kaip vertikali dviejų ašių sudėtinė mašina iš naujo apibrėžia didelio efektyvumo paketinį apdorojimą?

1. Dviejų velenų architektūra

širdyjeVertikali dviejų ašių sudėtinė mašinayra dviejų velenų konfigūracija, kuri iš esmės pakeičia paketinio apdorojimo metodą. Skirtingai nuo vieno veleno staklių, kurioms reikia atlikti daug kartų ir dažnai keisti įrankius, ši konstrukcija apima du nepriklausomus velenus, veikiančius suderintoje vertikalioje ašyje. Z1 ir Z2 ašys yra išdėstytos 120 mm atstumu, todėl galima vienu metu apdirbti dvi funkcijas tame pačiame ruošinyje arba lygiagrečiai apdoroti dvi atskiras dalis.

Kiekvienas velenas priima NT30 kūginius įrankius ir užtikrina reguliuojamą greitį nuo 10 iki 3000 aps./min., todėl suteikia lankstumo atliekant gręžimo, presavimo ir sriegimo operacijas. Dviejų ašių metodas veiksmingai padvigubina pralaidumą tinkamoms reikmėms, išlaikant tikslumą, reikalingą durų montavimo komponentams ir panašiems vidutinės serijos gaminiams.

2. Pagrindinės techninės specifikacijos

Mašinos galimybių supratimas prasideda nuo pagrindinių jos parametrų. Šioje lentelėje apibendrinamos pagrindinės specifikacijos, apibrėžiančios jo veikimo apimtis:

320 mm X ašies eiga ir 120 mm Y ašies eiga užtikrina pakankamą darbo apimtį durų montavimo gaminiams ir panašiems komponentams. Kėlimo platforma siūlo 160 mm reguliuojamą atstumą, pritaikytą įvairiems ruošinio aukščiams. Maksimalus judėjimo greitis X ašyje yra 30 m/min, todėl mašina užtikrina greitą padėties nustatymą, o tai padeda sumažinti bendrą ciklo laiką.

3. Struktūrinis vientisumas

TheVertikali dviejų ašių sudėtinė mašinaSukurtas daugiausia dėmesio skiriant tvirtumui ir ilgaamžiškumui. Kėbulo struktūra yra ypač kompaktiška, išlaikant puikų standumą – kritinį veiksnį siekiant išlaikyti tikslumą tuo pačiu metu atliekant dvigubo veleno operacijas. Keletas dizaino pasirinkimų prisideda prie šio konstrukcijos tvirtumo:

• Aukštos kokybės legiruotojo plieno velenai:Kiekvienas velenas yra pagamintas iš aukščiausios kokybės legiruotojo plieno, grūdinamas ir termiškai apdorojamas, o po to tiksliai šlifuojamas, kad būtų užtikrintas didelis atsparumas dilimui.
• Ultragarsu gesinami slydimo paviršiai:Stumdomi paviršiai yra apdorojami ultragarsu, todėl žymiai padidėja paviršiaus kietumas ir atsparumas dilimui. Integruotas tepimo įtaisas užtikrina tvarų veikimą per ilgą tarnavimo laiką.
• Buferio padėties nustatymo sistema:Darbastalyje yra paleidimo įtaisas su buferio padėtimi, kuri sumažina vibraciją greitų šoninių judesių metu.
• Traukos tipo rankena:Saugumas užtikrinamas naudojant traukimo strypo rankenos konstrukciją, kuri apsaugo nuo atsitiktinio atsijungimo.

Šie konstrukciniai elementai kartu užtikrina, kad mašina išlaikytų padėties tikslumą net ir esant nuolatinei serijinei gamybai.

4. Operacinė darbo eiga

Veiklos filosofijaVertikali dviejų ašių sudėtinė mašinadaugiausia dėmesio skiriama rankinio įsikišimo mažinimui ir maksimaliai padidinant pralaidumą. PLC valdymas užtikrina aukštesnį automatizavimo lygį, palyginti su įprastomis relinėmis sistemomis, todėl užtikrinamas puikus patikimumas, kuris tiesiogiai sumažina operatoriaus nuovargį.

Pagrindinės darbo eigos charakteristikos apima:

• Vienos sąrankos apdorojimas:Daugelio dalių gręžimo, presavimo ir sriegimo operacijas galima atlikti vienu ypu.
• Kelių mašinų valdymas:Intuityvus valdymas ir automatizuotas valdymas leidžia vienam operatoriui vienu metu valdyti kelias mašinas.
• Patogus reguliavimas:Įrenginys turi paprastus ir intuityvius reguliavimo mechanizmus, kurie sumažina sąrankos laiką tarp partijų.
• Apsaugos nuo taršos dizainas:Įrangoje yra funkcijų, kurios sumažina užteršimo riziką, todėl ji tinkama aplinkai, kurioje švara kelia susirūpinimą.

Šis darbo eigos dizainas tiesiogiai paverčia didesnį efektyvumą mažų ir vidutinių partijų gamybos aplinkoje, kur sąrankos laikas ir operatoriaus pasiekiamumas dažnai lemia bendrą produktyvumą.

5. Taikymo sritis

Vertikali dviejų ašių sudėtinė mašina yra specialiai pritaikyta mažų ir vidutinių partijų durų furnitūros gaminių gamybai ir perdirbimui. Šis taikomosios programos fokusavimas išnaudoja mašinos dvigubo veleno galimybę gręžti, perkalti ir bakstelėti kelias durų apkaustų komponentų funkcijas atliekant vieną užspaudimo operaciją.

Be durų jungiamųjų detalių, mašinos specifikacijos, ypač didžiausias 32 mm gręžimo skersmuo ir M32 sriegimo galia, leidžia jį naudoti įvairiems variniams ir spalvotųjų metalų komponentams. 900 kg mašinos svoris ir 1100 × 1230 × 1980 mm plotas (įskaitant lakštinio metalo dangtelį) rodo, kad mašina yra pakankamai talpi gamybos aplinkai, tačiau pakankamai kompaktiška dirbtuvėms su ribotu plotu.

Komponentų pasirinkimas dar labiau apibrėžia mašinos patikimumo profilį: „Sunicon“ servovarikliai ir CNC sistema, „Schneider“ kintamosios srovės kontaktoriai, „Omron“ relės, buitiniai rutuliniai varžtai ir linijiniai slankikliai. Šis žinomų prekių ženklų ir kokybiškų komponentų derinys prisideda prie mašinos reputacijos dėl nuoseklaus veikimo.
