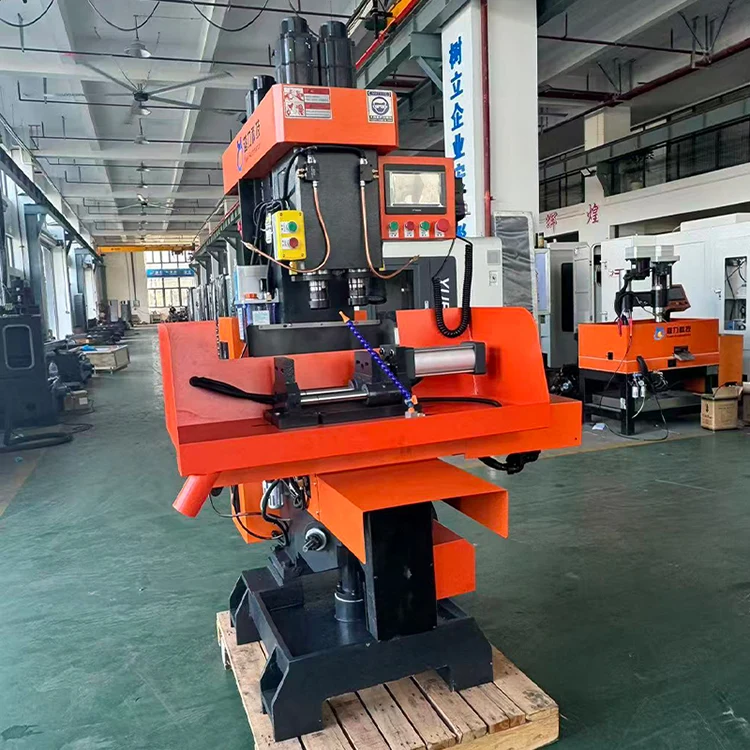

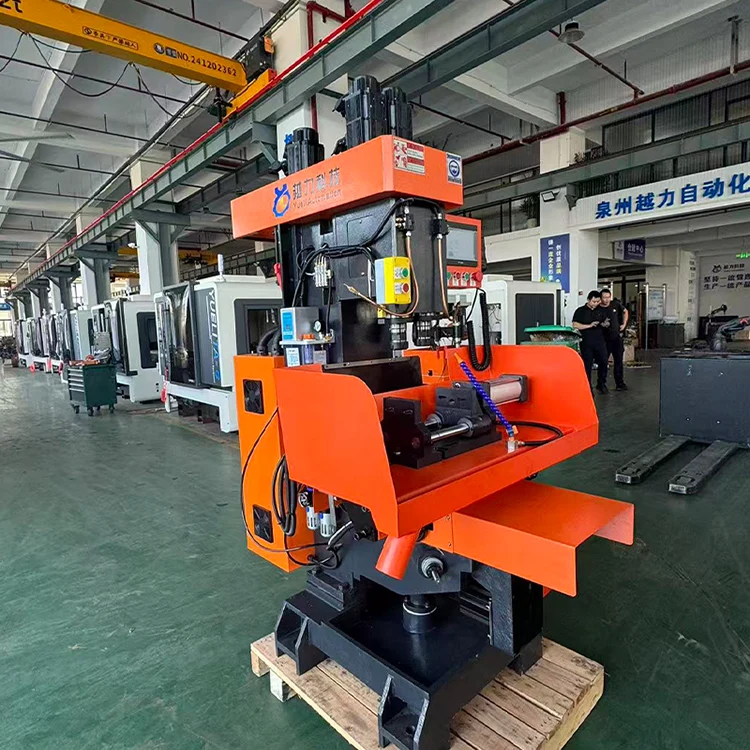

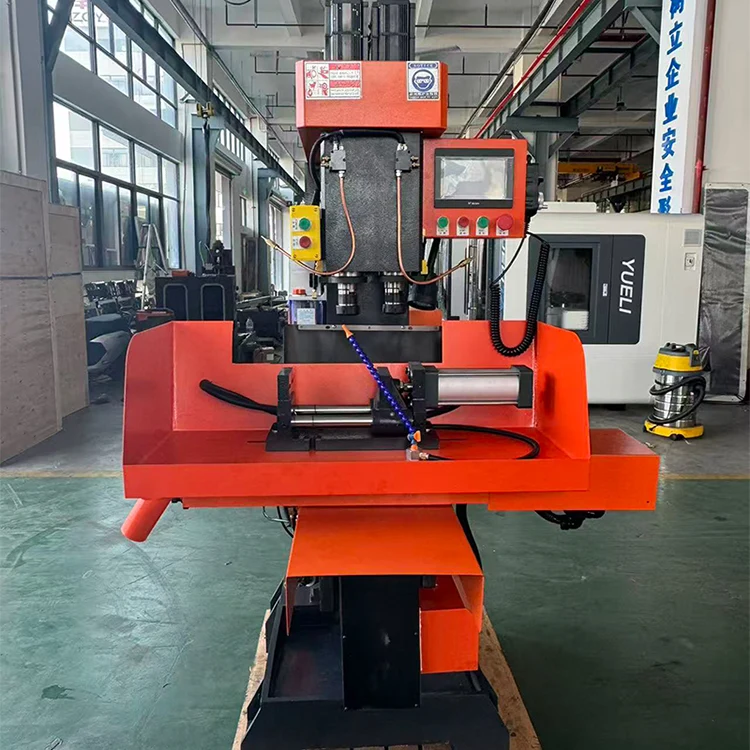

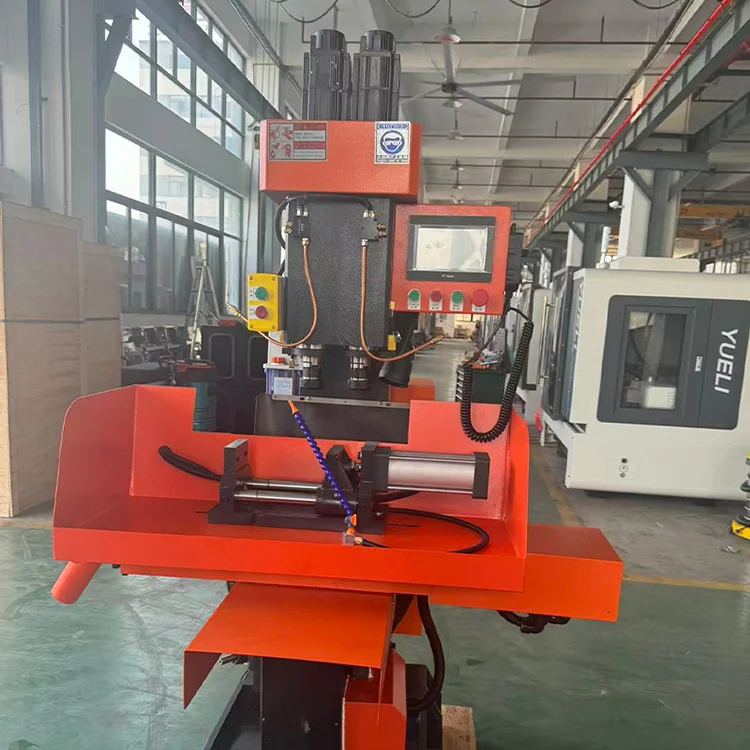

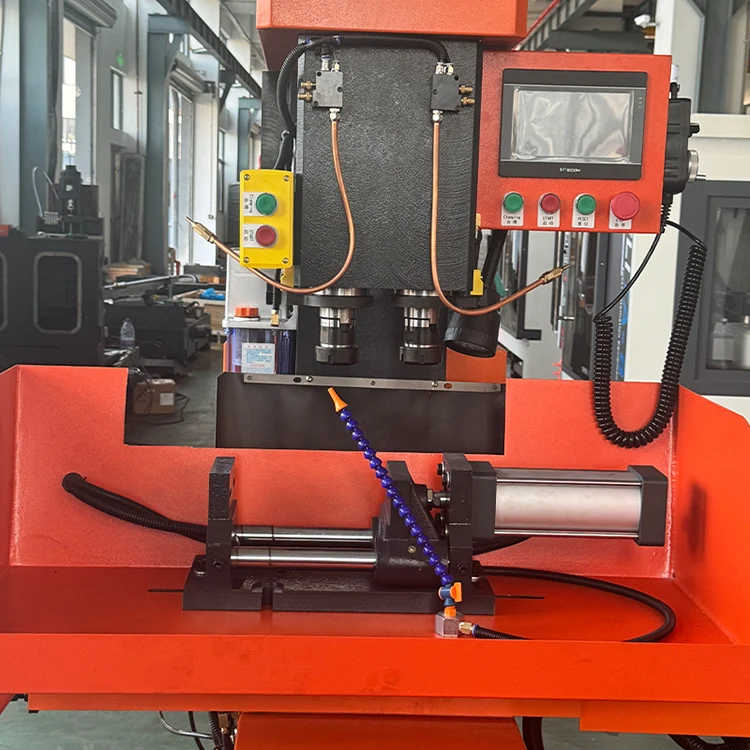

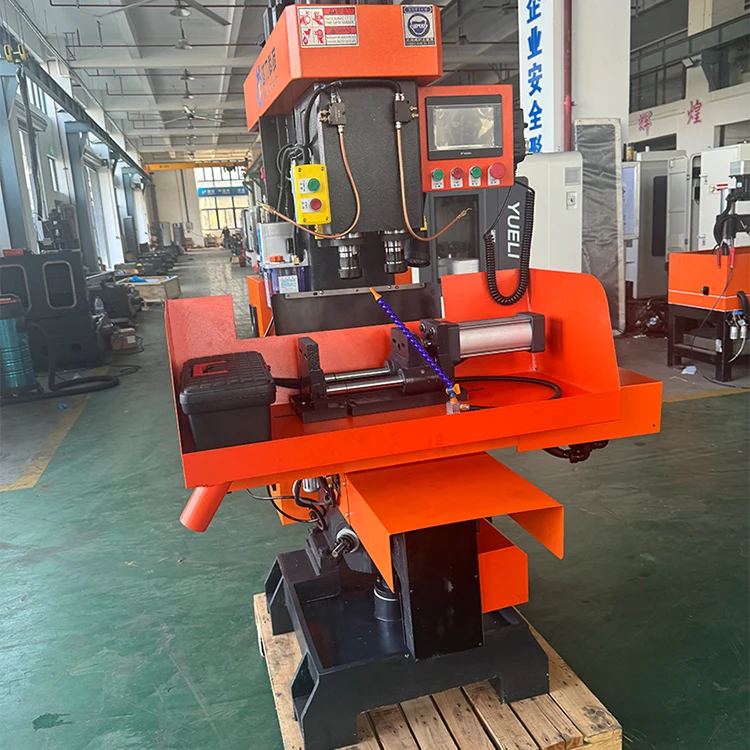

Vertikali dviejų ašių sudėtinė mašina

Vertikalią dviejų ašių sudėtinę mašiną (vidinis modelis ZSK4132X2B) gamina Quanzhou Yueli Automation Equipment Co., Ltd. Jis tinka mažų ir vidutinių partijų durų furnitūros gaminiams gaminti ir perdirbti. Staklės pasižymi sklandžia ir elegantiška išvaizda, paprasta ir intuityviai valdoma bei patogiai reguliuojama. Naudojant PLC valdymą, jis gali pasigirti aukštesniu automatizavimo lygiu ir puikiu patikimumu, o tai sumažina operatorių darbo intensyvumą. Tai leidžia vienam operatoriui valdyti kelias mašinas ir yra ideali didelio efektyvumo ir taršą mažinanti apdorojimo įranga.

Produkto pristatymas

Vertikali dviejų ašių sudėtinė mašina tinka mažų ir vidutinių partijų durų furnitūros gaminių gamybai ir apdorojimui. Staklės pasižymi sklandžia ir elegantiška išvaizda, paprasta ir intuityviai valdoma bei patogiai reguliuojama. Naudojant PLC valdymą, jis gali pasigirti aukštesniu automatizavimo lygiu ir puikiu patikimumu, o tai sumažina operatorių darbo intensyvumą. Tai leidžia vienam operatoriui valdyti kelias mašinas ir yra ideali didelio efektyvumo ir taršą mažinanti apdorojimo įranga.

· Lygi ir elegantiška išvaizda, paprastas ir intuityvus valdymas.

· Patogus reguliavimas ir aukštesnis automatizavimo lygis su PLC valdymu.

· Puikus patikimumas su mažesniu darbo intensyvumu.

· Vienas operatorius gali valdyti kelis įrenginius.

Pagrindiniai techniniai parametrai

Vertikaliam dviejų ašių sudėtiniam įrenginiui taikomi šie techniniai parametrai.

Mašinos struktūra ir charakteristikos

Vertikalus dviejų ašių sudėtinis įrenginys turi šias struktūrines ir veikimo savybes.

· Daugelio dalių skaičiaus apdirbimas, gręžimas, presavimas ir sriegimas gali būti atliekami vienu kartu labai efektyviai.

· Kėbulo struktūra yra kompaktiška ir gero standumo.

· Pagrindinis velenas pagamintas iš aukštos kokybės legiruotojo plieno, grūdinto ir termiškai apdoroto, tiksliai šlifuoto ir pasižymi dideliu atsparumu dilimui.

· Slystantis paviršius gesinamas ultragarsu ir turi tepimo įtaisą, užtikrinantį slydimo paviršiaus tarnavimo laiką.

· Darbo stalas juda į kairę ir į dešinę naudojant paleidimo įrenginį ir buferio padėties nustatymo įrenginį, kuris turi mažą vibraciją ir greitą judėjimą.

· Rankena pritaikyta traukimo strypo tipui, kuris nėra lengvas nukristi ir yra labai saugus.

Struktūra ir našumas

Vertikalios dviejų ašių sudėtinės mašinos konstrukcija atitinka frezavimo staklių ir atraminio paleidimo įrenginio konstrukcines charakteristikas, kurių pranašumai yra didelis apdorojimo efektyvumas, stabilus tikslumas ir paprasta veikimo procedūra.

· Diržo keitimo ir įtempimo struktūra, lengva keisti greitį ir įtempti diržą.

· Pagrindinį veleną sinchroniniu diržu varo 4KW/4P variklis, pasižymintis dideliu perdavimo efektyvumu ir mažu triukšmu.

· Kairiojo ir dešiniojo veleno automatinis atkūrimo mechanizmas gali visada išlaikyti veleną paruoštą apdoroti, taip sutaupant laiko ir pagerinant darbo efektyvumą.

· Kėlimo rankeną galima lengvai pasukti, kad būtų galima pakelti kėlimo platformą.

· Darbo stalas turi buferio padėties nustatymą, kad būtų užtikrintas patikimas padėties nustatymas ir stabilus tikslumas.

· Vidurinis vežimėlis ir kėlimo platforma yra su fiksavimo mechanizmais, užtikrinančiais stabilią ruošinio padėtį, o tai padeda užtikrinti apdorojimo tikslumą.

· Pneumatinis įrenginys naudojamas automatiniam valdymui, geram patikimumui ir aukštam apdorojimo efektyvumui bei tikslumui užtikrinti.

Tepimo sistema

Vertikalioje dviejų ašių mišinio mašinoje naudojama teigiamo poslinkio automatinė tepimo sistema. Taikomas toks tepimo grafikas.

Elektros sistema

Vertikalioje dviejų ašių sudėtinėje mašinoje naudojama tokia elektros sistemos konfigūracija.

· CNC sistema: „Sunicon“.

· Servo variklis: „Sunicon“.

· Suklio servo: Zhima Technology.

· AC kontaktorius: Schneider.

· Relė: „Omron“.

· Pneumatinis spaustukas: YUELI.

Saugumo apsauga

Vertikali dviejų ašių sudėtinė mašina atitinka GB 15760-2004 bendruosius techninius metalo pjovimo staklių saugos reikalavimus ir turi būtinus saugos įtaisus bei įspėjamuosius ženklus.

· X ašyje naudojamas visiškai uždaras nerūdijančio plieno lakštinio metalo skydas, kuris efektyviai blokuoja pjovimo skysčius ir drožles.

· Z ašyje naudojama lakštinio metalo apsauga ir teleskopinis dangtelis, kad efektyviai pailgėtų tarnavimo laikas.

· X ir Z ašys turi standžiąsias ir minkštąsias ribas, kad būtų išvengta gedimų, atsirandančių dėl veikimo klaidų, programavimo klaidų, pavaros gedimų ir kt.

· Elektros konstrukcija atitinka GB5226.1 elektros standartą su apsauga nuo viršsrovių ir trumpojo jungimo.

· Elektrinės spintelės dizainas yra visiškai uždaras su ašinio srauto ventiliatoriais šilumai išsklaidyti.

· NC sistema turi įmontuotą bateriją; jei sistema praranda galią, išsaugotos apdirbimo programos nebus prarastos.

· Signalumo funkcija ir avarinio stabdymo mygtukas, kad išvengtumėte žalos, kurią sukelia įvairūs staigūs gedimai.

Standartiniai priedai ir dokumentai

Vertikalus dviejų ašių sudėtinis aparatas tiekiamas su šiais priedais ir dokumentais.

Įtraukti įrankiai:

· Dvigalis veržliaraktis 17-19, 12-14, 8-10, 22-24 (po 1)

· Artumo jungiklis (2 vnt.)

· Įvorė Φ20 (2 vnt.)

· Šešiakampis veržliaraktis 1,5–10 (1 rinkinys)

Dažnai užduodami klausimai

Kokia CNC sistema naudojama šioje vertikalioje dviejų ašių sudėtinėje mašinoje?

Įrenginyje naudojama Sunicon CNC sistema.

Koks yra veleno kūgis ir didžiausia gręžimo galia?

Suklio kūgis yra NT30. Didžiausias varinių dalių gręžimo skersmuo yra 32 mm, o didžiausias sriegio skersmuo yra M32.

Kokie yra X, Y ir Z1/Z2 ašių judėjimai?

X ašies eiga yra 320 mm, Y ašies eiga yra 120 mm, o Z1 / Z2 ašies eiga yra 110 mm.

Koks yra veleno greitis ir mašinos svoris?

Suklio sukimosi greitis svyruoja nuo 10 iki 3000 aps./min. su reguliuojamu greičiu. Mašinos svoris 900kg.

Koks yra bendras energijos poreikis?

Bendra maitinimo galia 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nananas, Fudzianas, Kinija – įkurta 2013 m.
