Abstraktus

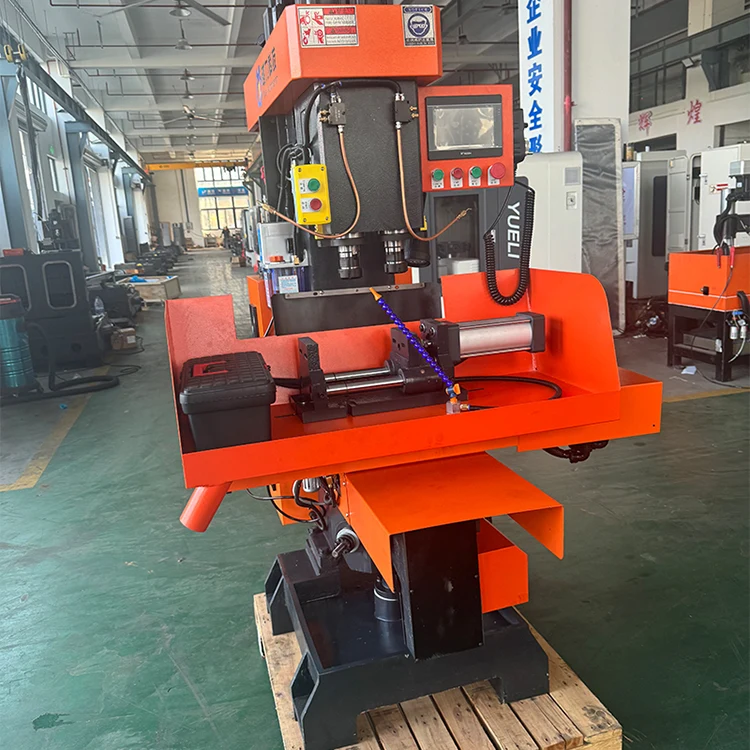

Šiuolaikinė tiksli gamyba nuolatos siekia didesnio matmenų nuoseklumo ir mažiau sudėtingų mechaninių dalių suspaudimo ciklų.Vertikali dviejų ašių sudėtinė mašinaIntegruoja kelių ašių judesių valdymą ir mišrias apdirbimo funkcijas viename mašinos rėme, sumažindamas pakartotinį ruošinio perkėlimą gamybos eigoje. Šiame turinyje nagrinėjami jo struktūriniai bruožai, pagrindinės apdirbimo galimybės, tinkami ruošinių tipai, eksploataciniai aspektai ir praktiniai sąrankos patarimai gamybos inžinieriams ir dirbtuvių technikai.
Turinys – spustelėkite kiekvieną elementą, kad pereitumėte į atitinkamą skyrių
- 1. Struktūrinis išdėstymas ir integruota apdirbimo logika
- 2. Pagrindinės veiklos ir techninės specifikacijos
- 3. Sudėtingų tiksliųjų ruošinių pranašumai
- 4. Bendrosios gamybos taikymo sritys
- 5. Mašinos sąranka ir geriausios kasdienės veiklos praktikos
- 6. Dažnai užduodami klausimai
- 7. Techninės pagalbos užklausa
1. Struktūrinis išdėstymas ir integruota apdirbimo logika
Tradicinės staklės dažnai atskiria tekinimo, frezavimo ir gręžimo procesus į nepriklausomą įrangą. Kai reikalingas daugiafunkcinis apdirbimas, ruošinius reikia išmontuoti, iš naujo išlygiuoti ir prispausti kelis kartus. Kiekvienas pakartotinio suspaudimo žingsnis sukelia galimą padėties nuokrypį ir prailgina bendrus apdorojimo ciklus.Vertikali dviejų ašių sudėtinė mašinasujungia skirtingas pjovimo operacijas į vieną darbo voką, užbaigdamas įvairių funkcijų apdirbimą be pakartotinio dalių tvarkymo.
Vertikali rėmo konstrukcija užtikrina stabilų mechaninį tvirtumą prieš pjovimo jėgos vibraciją. Dvi suderintos servovaromos ašys palaiko sinchronizuotą judesį kompozicinių pjovimo takų metu. Įrankio keitimo mechanizmas leidžia perjungti skirtingus pjovimo įrankius per vieną programos ciklą, apimantį išorinio profilio tekinimo, profilio frezavimo, skylių gręžimo ir sriegimo užduotis vienai ruošinio tvirtinimo detalei nustatyti. Pažangus CNC valdymo blokas interpretuoja sudėtingas G kodo programas, kad sinchroniškai koordinuotų suklio greitį, pastūmą ir dviejų ašių judėjimą.
Mašinos rėmo sutvirtinimas ir vibraciją slopinantys komponentai slopina rezonansą, susidarantį pjaunant didelėmis apkrovomis. Tokia mechaninė konstrukcija išlaiko stabilų padėties tikslumą net ir nepertraukiamai ilgai gaminant. Operatoriai gali vieną kartą pakrauti žaliavos ruošinius ir užbaigti daugumą reikalingų geometrinių savybių prieš iškraunant gatavus komponentus.
- Vertikalus standus rėmas pagerina antivibracijos veikimą
- Dvigubos sinchronizuotos servo ašys, skirtos sudėtinėms pjovimo trajektorijoms
- Kelių įrankių automatinis perjungimas per vieną suspaudimo ciklą
- Vieningas CNC valdymas koordinuotam kelių judesių programavimui
- Sumažinkite pakartotinį ruošinio išmontavimą ir pakartotinį išlygiavimą
- Kompaktiškas plotas, palyginti su kelių atskirų staklių naudojimu
2. Pagrindinės veiklos ir techninės specifikacijos
Apdirbimo tikslumas, eigos diapazonas ir suklio parametrai apibrėžia realų kompozitinių staklių pajėgumą. Norint pasirinkti tinkamą įrangą, reikia suderinti mašinos eigos ribas, veleno galią ir padėties nustatymo skiriamąją gebą su tiksliniais ruošinio matmenimis ir medžiagos kietumu. Pagrindiniai parametrai tiesiogiai nustato, kuriuos komponentų tipus galima užbaigti vienos sąrankos darbo eigoje.
Padėties nustatymo tikslumas ir pakartotinio padėties nustatymo tikslumas yra svarbūs partijos komponentų nuoseklumo rodikliai. Didelio tikslumo linijinių kreiptuvų poros ir didelės raiškos kodavimo įrenginiai palaiko stabilų ašies judėjimą. Suklio blokas užtikrina pakankamą sukimo momentą metalo pjovimui per legiruotą plieną, nerūdijantį plieną, aliuminį ir kitas įprastas inžinerines medžiagas. Pagalbiniai posistemiai apima drožlių pašalinimo mechanizmą, tepimo cirkuliaciją ir aušinimo skysčio tiekimą, kad dirbtuvės veiktų nuolat.
| Veiklos elementas | Tipiškas parametrų diapazonas | Funkcinė vertė |
|---|---|---|
| Pagrindinės ašies konfigūracija | Didelio sukimo momento servo velenas | Atlikite sunkaus pjovimo darbus su kietomis medžiagomis |
| Ašies padėties nustatymo tikslumas | Mikronų lygio tolerancija | Garantuoja nuoseklų partijų matmenų išvestį |
| Maksimalus ruošinio matmuo | Pritaikomas pagal rėmo modelį | Prisitaikykite prie skirtingų ruošinio dydžio reikalavimų |
| Automatinio įrankio talpa | Kelios įrankių stotys | Automatiškai įgyvendinkite mišraus proceso įrankių perjungimą |
| Aušinimas ir tepimas | Cirkuliacinio skysčio tiekimo sistema | Sumažinkite įrankių susidėvėjimą ir valdykite pjovimo zonos temperatūrą |
| Valdymo sistema | Specializuotas CNC valdiklis | Palaikykite sudėtingų sudėtinių apdirbimo programų sudarymą |
3. Sudėtingų tiksliųjų ruošinių pranašumai
Daugelyje sudėtingų mechaninių dalių vienu metu yra bendraašių cilindrinių paviršių, galinių griovelių, paskirstytų skylių grupių ir frezavimo profilių. Jei gaminama naudojant atskirą įrangą, kaupiamos padėties nustatymo klaidos kaupiasi po kiekvienos suspaudimo operacijos.Vertikali dviejų ašių sudėtinė mašinapašalina daugumą tarpinių pakartotinio užspaudimo etapų ir išlaiko vieningą atskaitos tašką visoms apdirbamoms funkcijoms.
Sumažėjęs ruošinio valdymas taip pat sumažina paviršiaus įbrėžimų ar deformacijos riziką dėl pasikartojančios suspaudimo jėgos. Gaminant partiją, stabili atskaitos taško nuoroda padeda susiaurinti bendrus gatavų dalių matmenų skirtumus. Inžinieriai gali sudaryti visas apdorojimo programas, apimančias visas reikalingas funkcijas, todėl mašina automatiškai atlieka visą seką po ruošinio pakrovimo.
Verta paminėti, kad kompozicinis apdirbimas netinka kiekvienam ruošinio scenarijui. Itin didelių gabaritų ruošinius ar dalis, kurioms reikia labai specialių nestandartinių formavimo operacijų, gali reikėti papildomai apdoroti pagalbinę įrangą. Dirbtuvių technikai turėtų įvertinti dalių brėžinių specifikacijas prieš patvirtindami apdorojimo darbo eigą.
4. Bendrosios gamybos taikymo sritys
Įranga su kompozitų apdirbimo galimybėmis plačiai naudojama keliuose tiksliosios gamybos sektoriuose. Automobilių komponentų dirbtuvėse šios mašinos naudojamos sudėtingoms veleno ir stebulės tipo detalėms, kuriose derinamos rotacinės ir plokštumos geometrinės savybės, gaminti. Bendrosios mašinų gamyklos apdoroja vožtuvų korpusus, jungčių jungtis ir transmisijos priedų komponentus, taikydamos mišrius tekinimo ir frezavimo reikalavimus.
Prietaisų gamyba priklauso nuo didelio tikslumo išvesties, kad būtų pagamintos subtilios konstrukcinės dalys, skirtos aparatūros bandymams ir matavimams. Naujos energijos įrangos komponentų gamyboje taip pat naudojamos kompozitinės staklės, skirtos specialioms metalinėms dalims, kurioms keliami kelių funkcijų reikalavimai. Kiekviena pramonės šaka turi skirtingas medžiagų charakteristikas ir geometrinį sudėtingumą, todėl programos parametrai ir įrankių pasirinkimas turi būti atitinkamai koreguojami kiekvienam projektui.
Planuojant dirbtuvių išdėstymą, aplink mašinos montavimo vietą turėtų būti palikta tinkama erdvė drožlių surinkimui, aušinimo skysčio cirkuliacijai ir įprastinei priežiūrai. Stabilus maitinimo šaltinis ir suspausto oro šaltinis yra būtinos pagalbinės sąlygos, kad mašina veiktų ilgą laiką.
5. Mašinos sąranka ir geriausios kasdienės veiklos praktikos
Teisingas montavimas, programavimas ir priežiūra tiesiogiai įtakoja ilgalaikį sudėtinių staklių tikslumo išlaikymą.Vertikali dviejų ašių sudėtinė mašinareikalauja standartizuotų darbo eigos, kad būtų išsaugotas originalus mechaninis veikimas per tūkstančius gamybos valandų.
Mašinos išlyginimas turi būti kruopščiai baigtas montavimo etape, kad būtų išvengta vidinio rėmo įtempimo. Prieš oficialų partijos pjovimą operatoriai turėtų patikrinti įrankio poslinkio vertes, ruošinio koordinačių sistemą ir programos modeliavimą. Periodiškas valymas, kad drožlės kauptųsi darbo zonoje, neleidžia drožlėms trukdyti ašies judėjimui arba subraižyti gatavų ruošinio paviršių. Tepimo sistemos būsena turi būti reguliariai tikrinama, siekiant užtikrinti, kad kreipiamieji bėgiai ir varžtų poros būtų tiekiamos pakankamai alyvos.
Ilgą laiką nepertraukiamai gaminant, pertraukiamas gatavų mėginių matmenų tikrinimas padeda užfiksuoti subtilų tikslumo poslinkį ankstyvoje stadijoje. Pjovimo metu atsirandantis nenormalus triukšmas ar vibracija turėtų nedelsiant patikrinti, ar nėra įrankio nusidėvėjimo, tvirtinimo laisvumo ar mechaninių komponentų anomalijų. Griežtai laikykitės naudojimo vadovo periodiškai tikrindami komponentus ir atlikdami dalių keitimo ciklus.
Yueliįgyvendina griežtas kiekvienos gatavos staklės mechaninio surinkimo ir bandymo procedūras prieš pristatymą į gamybos vietas.
6. Dažnai užduodami klausimai
Labiausiai tinka dalys, integruojančios sukamuosius profilius, frezavimo paviršius ir paskirstytas skylių konstrukcijas. Vienos sąrankos apdorojimas išsaugo vieningą atskaitos tašką ir sumažina klaidas, atsirandančias dėl pakartotinio suspaudimo ir perkėlimo.
Įtakos turi mašinos išlyginimo būsena, įrankio būklė, armatūros stabilumas, programos parametrų konfigūracija ir aplinkos dirbtuvės vibracija. Reguliari priežiūra ir standartizuotas veikimas padeda išlaikyti stabilų tikslumą.
Operatoriams reikia suprasti dviejų ašių sinchronizuotą judėjimą ir mišrių procesų programavimo logiką. Standartinė CAM programinė įranga gali sugeneruoti taikomus programų kodus po tinkamo ruošinio modelio konfigūravimo.
Pagrindinės užduotys apima kreipiamojo bėgio tepimo patikrą, drožlių kameros valymą, įrankių laikiklio patikrinimą, aušinimo skysčio būklės stebėjimą ir periodinį tikslumo kalibravimą pagal eksploatavimo gaires.
