CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauline galine dalimi

CNC nuožulnios lovos tekinimo staklės su servo bokšteliu ir hidrauliniu galiuku (modelis YL-46K) yra tikslios tekinimo staklės, kurias gamina Quanzhou Yueli Automation Equipment Co., Ltd. 30 laipsnių nuožulnios lovos konstrukcija užtikrina tvirtumą ir efektyvų drožlių pašalinimą atliekant sunkias pjovimo operacijas. Su FANUC Oi-TF PLUS (5) CNC sistema ir Japonijos THK 32 mm tikslumo rutuliniais varžtais ir 30 mm linijiniais ritininiais kreiptuvais, mašina užtikrina pastovų tikslumą ir ilgalaikį stabilumą. 7.5KW Huahong veleno variklis siūlo nuo 0 iki 5000 aps./min. sūkių diapazoną. Hidraulinė galinė kojelė su MT4 kūgiu ir 500 mm eiga palaiko stabilų ruošinio laikymą, o 63 servo bokštelis leidžia automatizuoti įrankio keitimą, kad būtų padidintas gamybos efektyvumas.

Pagrindinės savybės

CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauliniu galiuku siūlo šias pagrindines funkcijas.

· Pasvirusio sluoksnio dizainas: 30 laipsnių nuožulnus sluoksnis, užtikrinantis didesnį standumą ir efektyvų drožlių srautą apdirbant.

· Didelio tikslumo velenas: kasetinio tipo tikslumo veleno mazgas su Japan NSK guoliais. Verpstės modelis A2-5 su 170 mm skersmens.

· Aukščiausios kokybės kreiptuvai: Japonijos THK 30 mm tikslūs linijiniai ritininiai kreiptuvai. X ašis su 4 standartiniais blokais, Z ašis su 4 išplėstiniais blokais.

· Tikslieji rutuliniai varžtai: Japoniški THK 32 mm rutuliniai varžtai su 10 mm žingsniu tiek X, tiek Z ašims.

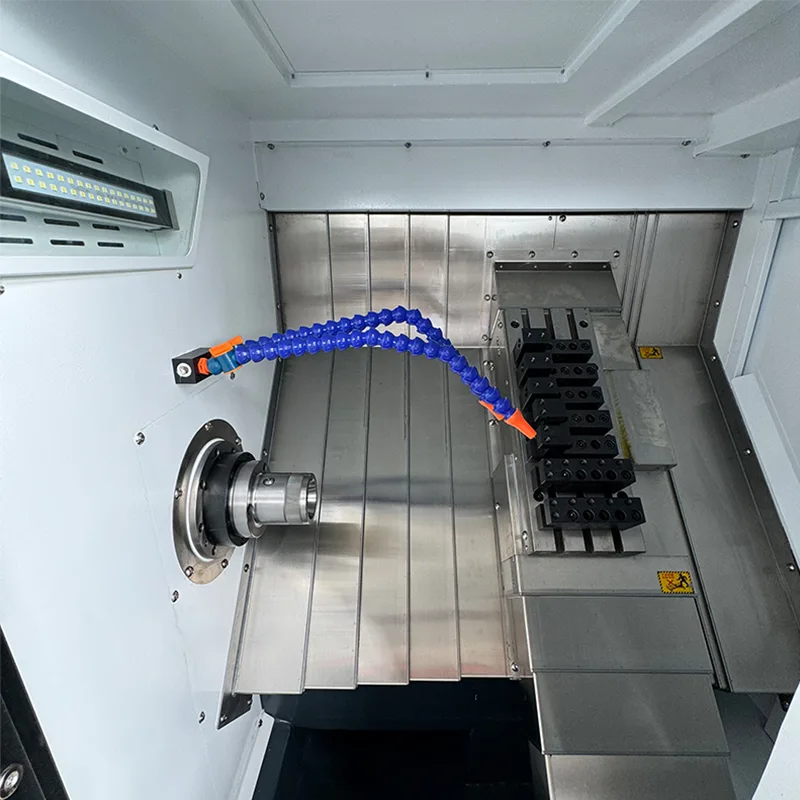

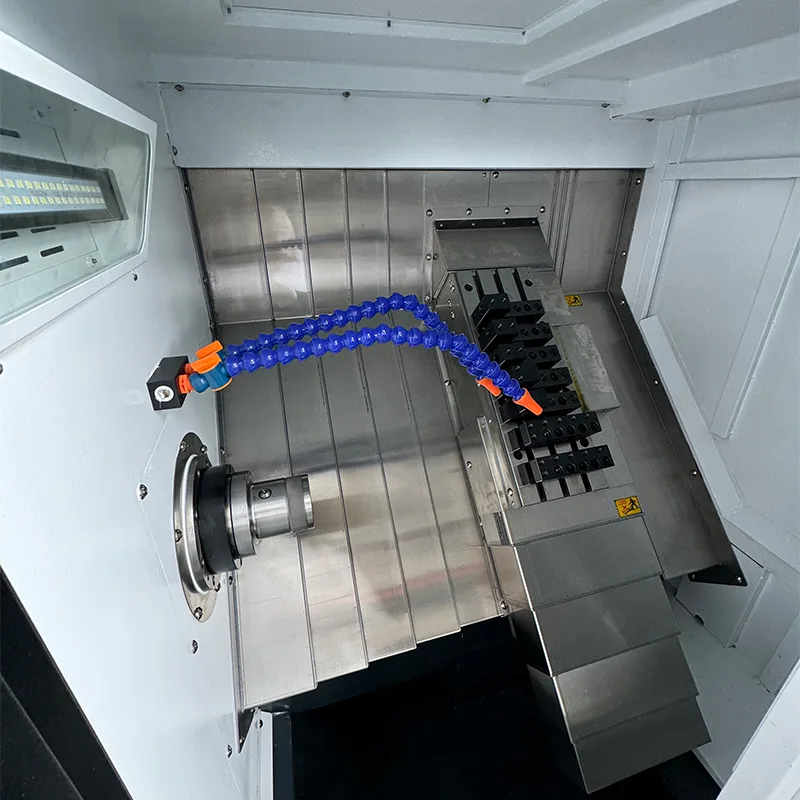

· Servo bokštelis: 63 servo bokštelis greitam ir tiksliam įrankių indeksavimui.

· Hidraulinė galinė atrama: linijinė kreipiamoji galinė atrama su hidrauline pavara. Galinės kojos eiga 500 mm su MT4 kūgiu.

· Variklio pavaros sistema: pagrindinio veleno variklis su diržine pavara, X ir Z servo varikliai su tiesiogine pavaros jungtimi.

Techninės specifikacijos

Toliau pateiktoje lentelėje pateikiami visi CNC slankiosios lovos tekinimo staklių su servo bokšteliu ir hidrauliniu galiuku techniniai parametrai.

Mašinos konfigūracija

CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauline galine dalimi yra pagamintos iš šių pagrindinių komponentų ir prekių ženklų.

· CNC sistema: FANUC Oi-TF PLUS (5) su FANUC X/Z servo varikliais ir pavaromis.

· Suklio variklis: Huahong 7.5KW.

· Rutuliniai varžtai: Japoniški THK 32 mm tikslūs rutuliniai varžtai.

· Linijiniai ritininiai kreiptuvai: Japonijos THK 30 mm tikslūs ritinėlių kreiptuvai.

· Suklio surinkimas: tikslaus tipo kasetė su Japan NSK guoliais.

· Hidraulinis sukamasis cilindras: Taivanas.

· Hidraulinė stotis: Taivanas.

· Maitinimo galvutė: 3 stočių, 11,4N.

· Aušinimo skysčio siurblys: 750W.

Standartiniai priedai

Kiekviena CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauline galine dalimi tiekiamos su šiais priedais.

· Spyruoklinis įvorė suspaudimo medžiagai – 1 vnt.

· Tekinimo įrankių laikikliai – 3 vnt.

· Gręžimo įrankių laikikliai – 2 vnt.

· Gręžimo įrankių juostos – ER20A prailginimo juosta, 2 vnt.

· Šešiakampių raktų rinkinys – 1 komplektas.

Programos ir privalumai

CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauliniu galiuku tinka įvairiems tekinimo darbams.

· Apdorojimo galimybės: maksimalus tekinimo skersmuo 375 mm, maksimalus apdirbimo ilgis 380 mm su griebtuvu. Tinka įvairioms medžiagoms, įskaitant plieną, nerūdijantį plieną ir spalvotuosius metalus.

· Gamybos efektyvumas: 63 servo bokštelis leidžia greitai indeksuoti įrankius, sumažinant sąrankos laiką ir padidinant partijos gamybos našumą.

· Tikslumas ir stabilumas: Japonijos THK kreiptuvai ir rutuliniai varžtai kartu su FANUC CNC valdymu užtikrina nuoseklų tikslumą ir pakartojamumą.

· Ruošinio atrama: Hidraulinis 500 mm eigos ir MT4 kūgio stulpelis užtikrina patikimą ilgesnių ruošinių tvirtinimą.

· Tvirta konstrukcija: 30 laipsnių pasvirusi lova su tvirtais ritininiais kreiptuvais palaiko stabilias sunkias pjovimo operacijas.

Gamyba ir kokybės užtikrinimas

CNC slankiosios lovos tekinimo staklės su servo bokšteliu ir hidrauliniu galiuku yra gaminamos laikantis griežtų kokybės kontrolės standartų.

· Visi pagrindiniai komponentai tiekiami iš žinomų prekių ženklų, įskaitant FANUC, Japan THK, Japan NSK ir Huahong.

· Tikslūs rutulinių varžtų, linijinių kreiptuvų ir veleno mazgų surinkimo procesai.

· Griežtas patikrinimas ir bandymas prieš pristatymą, siekiant užtikrinti mašinos tikslumą ir patikimumą.

· Daugiau nei dešimties metų gamybos patirtis ir profesionali techninė pagalba.

Dažnai užduodami klausimai

Kokia CNC sistema naudojama šioje nuožulnioje staklėje?

Įrenginyje naudojama FANUC Oi-TF PLUS (5) CNC sistema su FANUC servo varikliais ir pavaromis, skirta X ir Z ašims.

Kokie yra šios CNC tekinimo staklės ašies judesiai?

X ašies eiga yra 200 mm, o Z ašies eiga yra 460 mm.

Koks yra veleno greitis ir variklio galia?

Suklio greitis svyruoja nuo 0 iki 5000 aps./min., maitinamas 7,5 kW Huahong veleno varikliu.

Kokio tipo kreiptuvai ir rutuliniai varžtai naudojami?

Įrenginyje naudojami Japonijos THK 32 mm tikslūs rutuliniai varžtai ir 30 mm tikslūs linijiniai ritininiai kreiptuvai.

Koks mašinos svoris ir bendri matmenys?

Mašinos matmenys yra 1875 × 1021 × 1263 mm, o svoris - apie 1,8 tonos.
