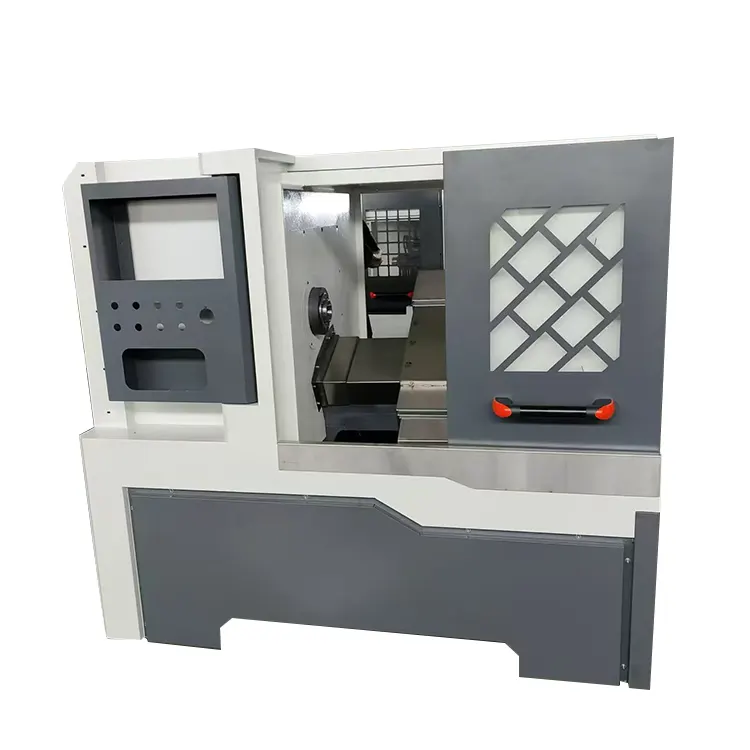

Santvaros integruota mašina

Klientas

Rėza

Citatos Nr.

YL2025091101

Susisiekite

Rėza

Citatos data

2025-9-11

CC.

Citatos galiojimas

30 dienų

Tel

Pristatymo laikas

20 dienų po indėlio gavimo

Kaina

0640 (įskaitant pjovimo galvutę ir kvadratinį įrankio bokštelį)

RMB42000SET

Mokėjimas

T/T.30 % užstatas, 70 % mokėjimas prieš pristatymą.

Garantija

Vieni metai.

Nuotrauka

 Vardas

 Spec

Apdorojimo galimybė

Maksimalus svyravimo skersmuo virš lovos (mm)

280

Maksimalus svyravimo skersmuo virš vežimėlio (Φ/mm)

f160

Maksimalus posūkio ilgis (Φ/mm)

280

Maksimalus posūkio skersmuo (Φ/mm)

280

Maksimalus strypo skersmuo (Φ/mm)

42

Verpstė

Veleno nosies tipas (GB 5900.1)

A2-5

 Suklio įdėklo angos kūgis

21°

GB21°

Verpstės skylės skersmuo (Φ/mm)

49

 Suklio grąžulo kiaurymės skersmuo

41.5

Veleno grąžulo sriegis

M48 × 1,5

Suklio sūkių diapazonas (r/min)

0-3000 (4000)

Standartinė konfigūracija: 0–3000 (pasirenkama: 4000)

 Veleno pavarų perjungimo režimas

32

Nepriklausomi velenai: 3 priekiniai, 2 galiniai

Pagrindinė variklio galia (nuolatinis vardinis režimas) (kW)

4

Pagrindinė variklio galia (maksimali momentinė vertė) (kW)

4

X ašies greitosios eigos greitis (m/min)

15

Z ašies greitosios eigos greitis (m/min)

15

X ašies servovariklio sukimo momentas (N·m)

110/6.4

Z ašies servovariklio sukimo momentas (N·m)

110/6.4

X ašies eiga (mm)

640

Z ašies eiga (mm)

280

X ašies ir Z ašies variklio prijungimo būdas

 Tiesioginis sujungimas

Z ašies kreiptuvas

Z-30-640

Z ašies rutulinis varžtas 30-640 Kvadratinis tipas

X-Po.

X-30-540

X ašies rutulinis varžtas 30-540 kvadratinio tipo

 Vadovo tipas

(30FZS)

Linijinis kreipiamasis (30FZS)

Įrankių bokštelis

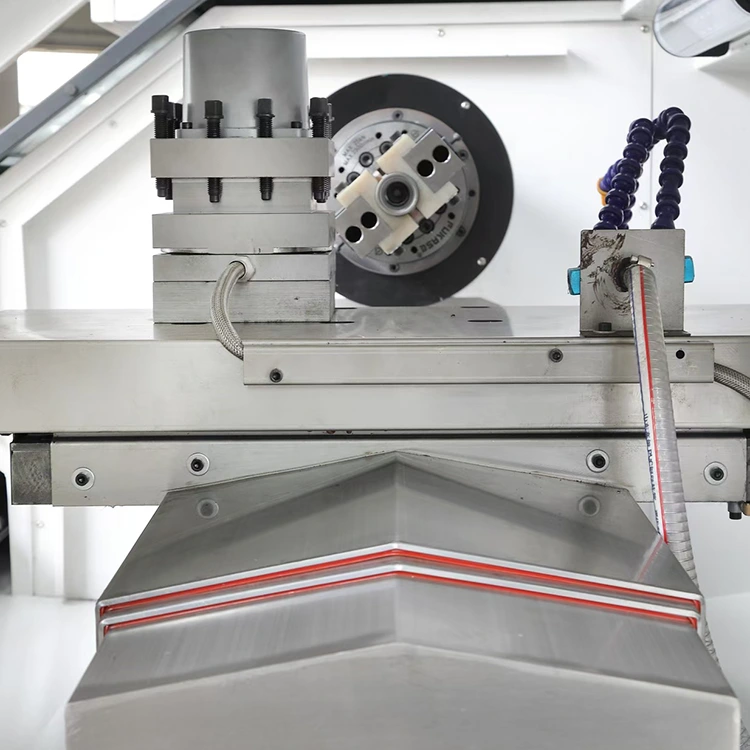

 Įrankio bokštelio tipas

6125

 Įrankių stočių skaičius

(MM)

Įrankio dydis (mm)

20*20

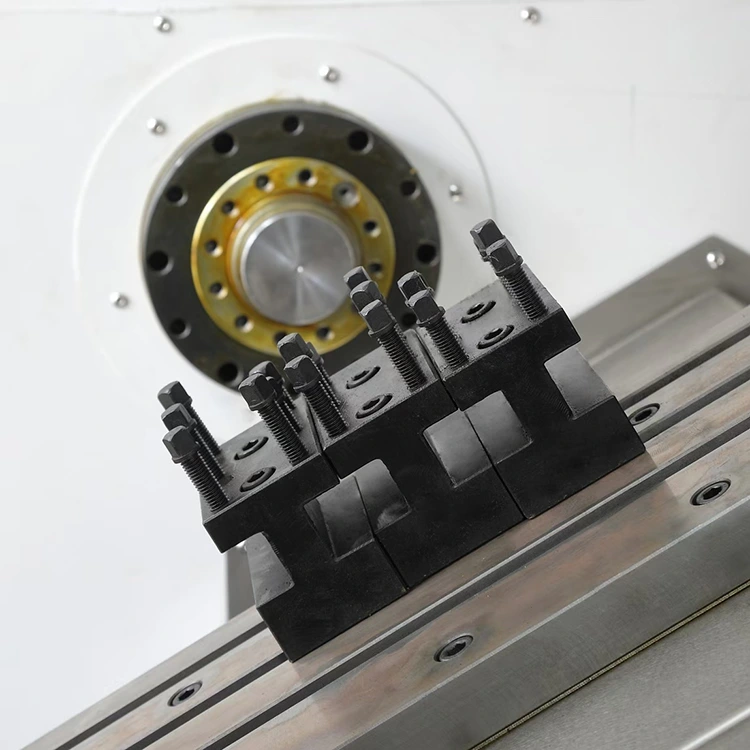

Fiksuotas įrankio stulpelis (20 × 20)

Santvaros

X ašies standartinis eiga

2400 mm

X ašies maksimalus greitis

1,5 mm/s

Y ašies standartinis eiga

650 mm

Y ašies maksimalus greitis

1m/s

Z ašies standartinis eiga

1000 mm

Z ašies maksimalus greitis

1,5 m/s

 Padėklo aukštis nuo žemės

1100 mm

 Dėklo dydis

550*350mm

 Padėklų skaičius

2

2 nuotraukos

 Santvaros medžiaga

plieno

 Griebtuvo galas

，

Pneumatinis suspaudimas  pneumatinis sukimasis

 Perdavimo režimas

Linijinis kreipiamasis su pasvirusiu bėgių stovu

 Įėjimo įtampa

220V

 Įeinančio oro slėgis

0,5-0,8 pa

Maitinimas

 Nominali bendra galia

9KW

 Nominali bendra srovė

20A

Spec

 Mašinos svoris

900 kg

Mašinos dydis (L × P × A)

1650×1250×1600 mm

kitas

 Tvirtinimo būdas

Griebtuvo skersmuo (neprivaloma)

 Vandens siurblio galia

380V/90w

Rutulinio varžto modelis (X ašis)

2508

Rutulinio varžto modelis (z ašis)

3208

Skiedrų konvejerio tipas (neprivaloma įsigyti)

Apdirbimo laukas

 Automobilių motociklų dalys ir techninės įrangos priedai
