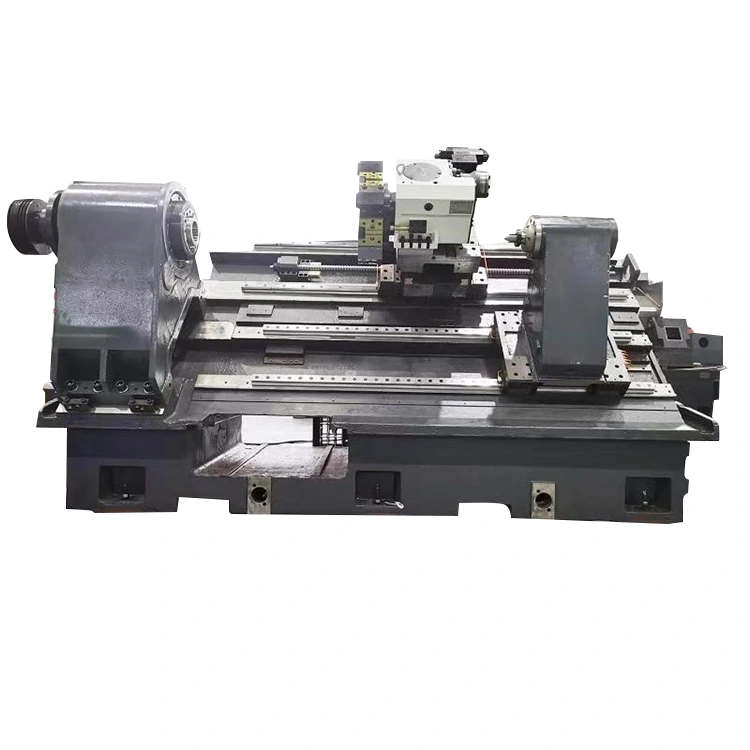

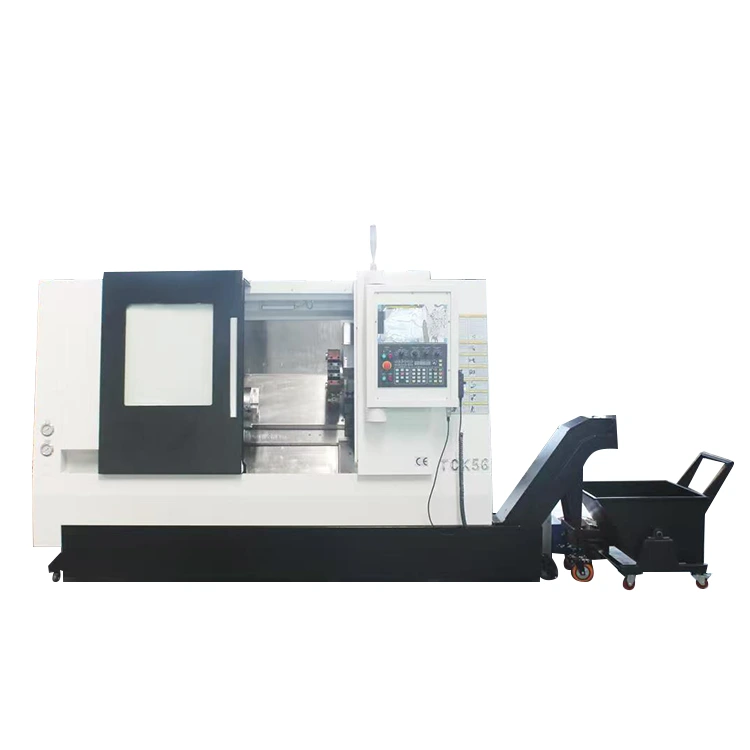

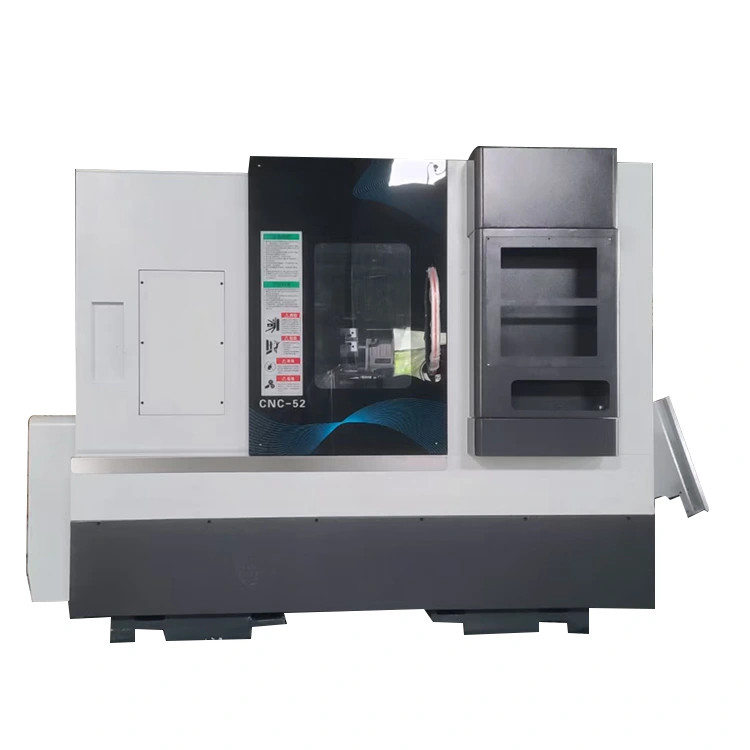

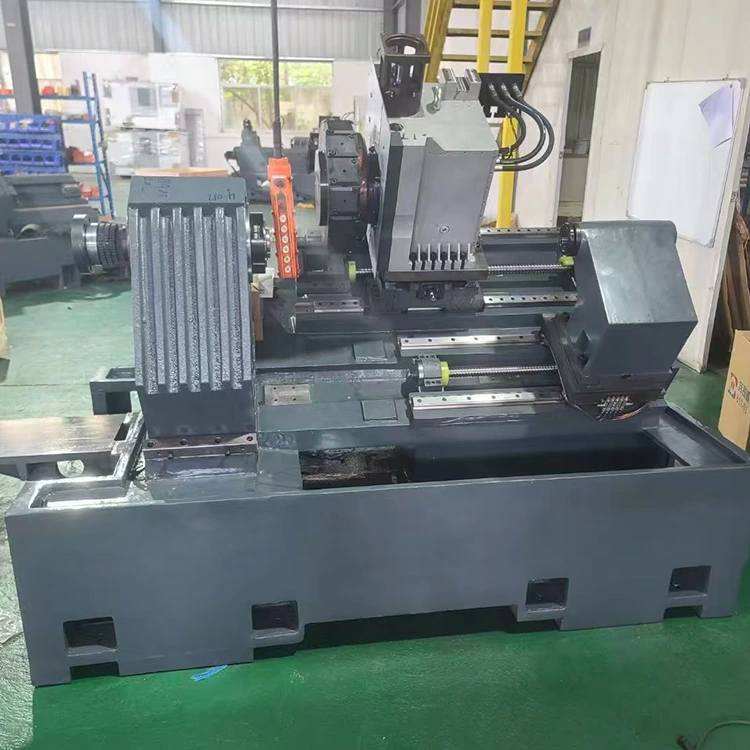

CNC tekinimo staklių centras su galu

NE.

Vardas

Vienetas

Spec

Pastaba

1

Skaidrių stalo viršaus matmenys

mm

450*340

2

Maksimali z ašies eiga

mm

600

3

Maksimali X ašies eiga

mm

300

4

Maksimalus sūpynės skersmuo

mm

650

5

Atstumas nuo veleno iki slydimo stalo viršaus

mm

170

6

Atstumas nuo veleno centro iki žemės

mm

1100

7

MAX apdirbimo ilgis

mm

475

Pavyzdžiui, NF80-170-BMT55-12T galios bokštelis

8

MAX posūkio skersmuo

mm

500

9

Suklio modulis (suklio skersmuo)

mm

A2-6 (200)

10

Veleno greitis

RPM

0-4000

11

X、Z rutulinių varžtų specifikacijos

32*10/40*10

Japoniškas THK rutulinis varžtas, C3 klasė

12

X ašies linijinis kreipiamasis bėgis

Taivano HIWIN volelis clss p, 35 dydis

4 Slankikliai - standartinio tipo

13

Z ašies linijinis kreipiamasis bėgis

Taivano HIWIN volelis clss p dydis 35

4 slankikliai - pailginto ilgio slankikliai

14

Pagrindinio X.Z variklio prijungimo būdas

Paskirstymo diržas/Tiesioginė pavara/Tiesioginė pavara

15

X.Z. Tailstock variklio flanšas / kaištis

mm

130/110

16

Mašinos dydis

mm

2415*1257*1270

17

Mašinos grynasis svoris

KG

3800 kg

Su vidine ir išorine apsauga

18

Įrankio montavimo būdas

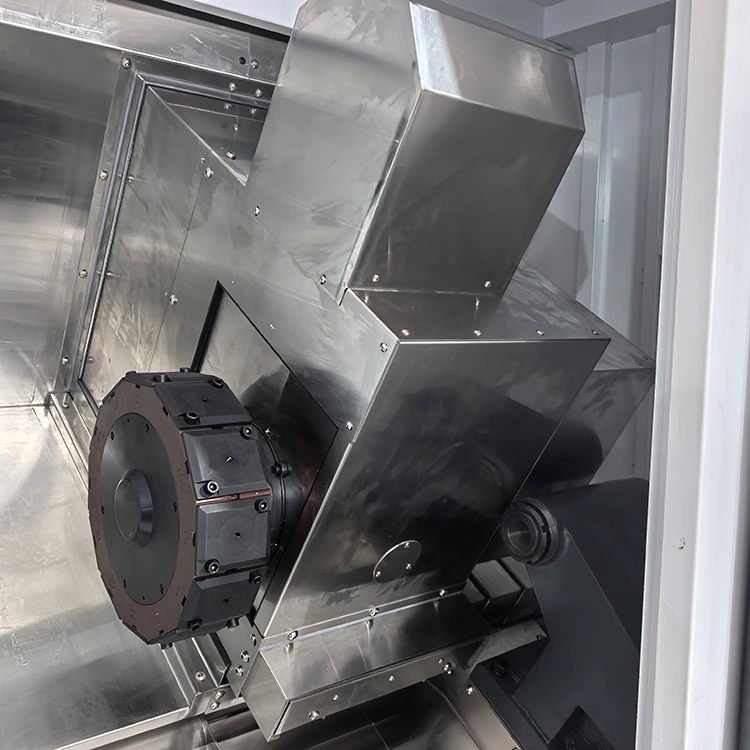

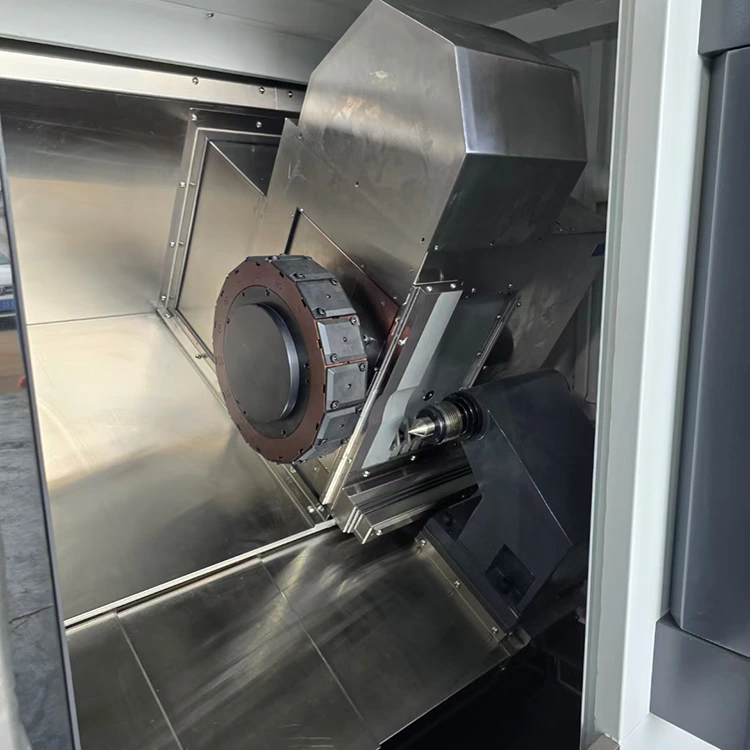

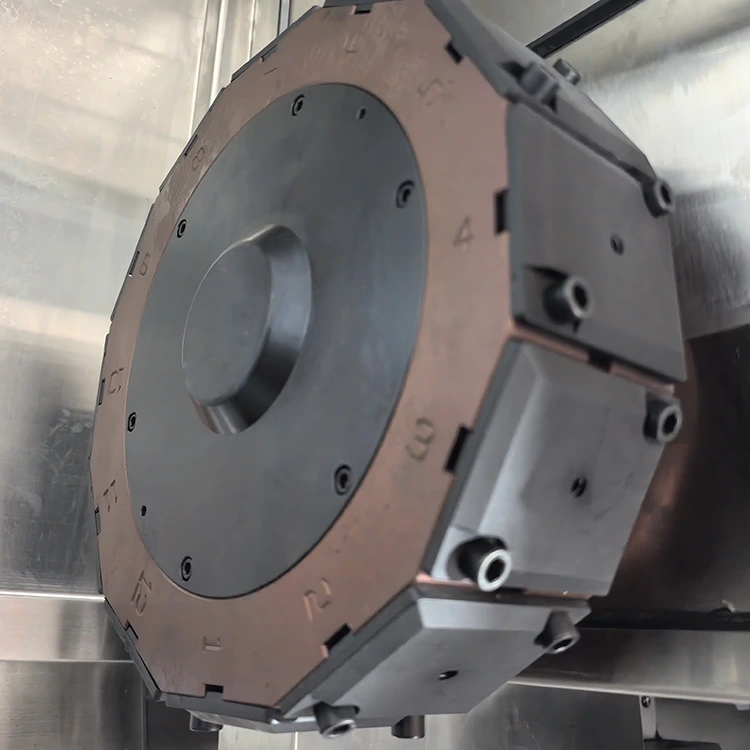

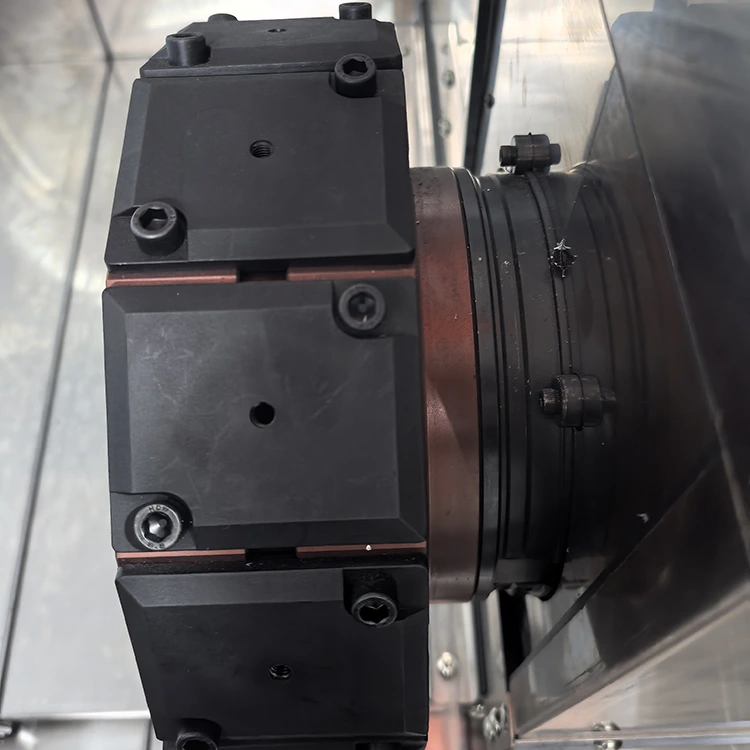

170-BMT55 galios bokštelis

19

Mašinos pagrindo tipas ir nuolydis

30 laipsnių nuožulni lova

20

Tailstock

Linijinis kreipiamasis galas

21

Tailstock paaukštinimo metodas

Hidraulinė ir servo varomoji jėga

Standartiškai įrengtas hidraulinis galinės atramos centras

22

Maksimali galinės kojos eiga

600

23

Minimalus galinės kojos projekcijos ilgis

30 mm

24

Tailstock centro modelis

MT5
