Nuožulnios lovos CNC tekinimo staklės su servo bokšteliu ir galine dalimi

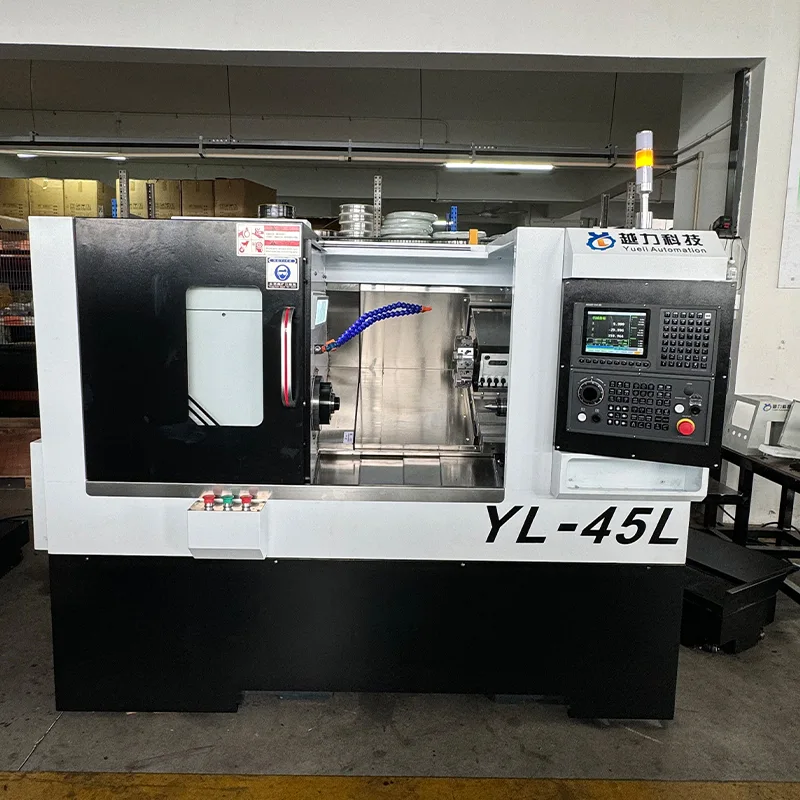

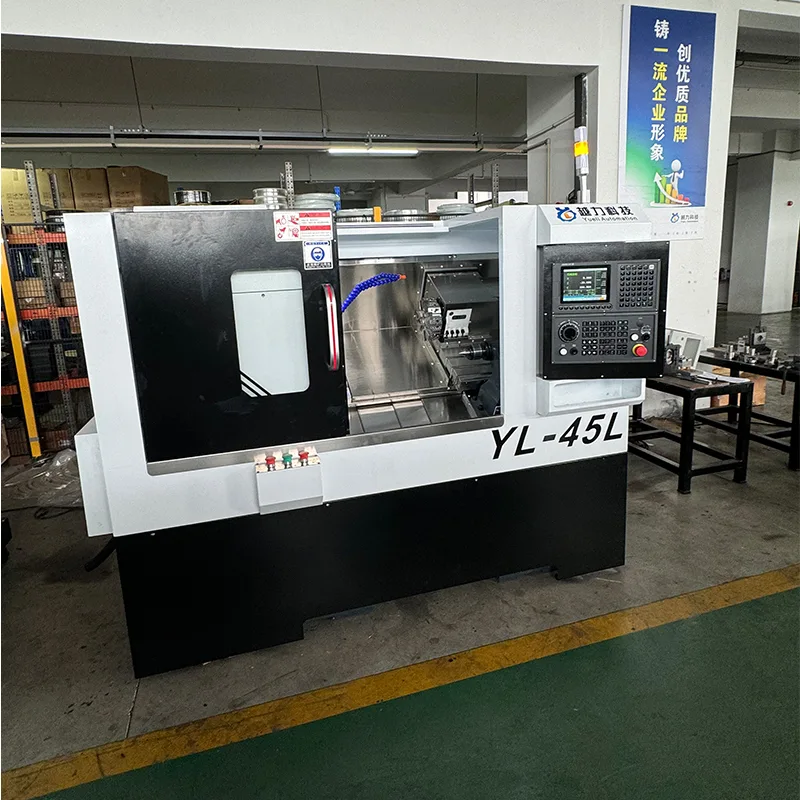

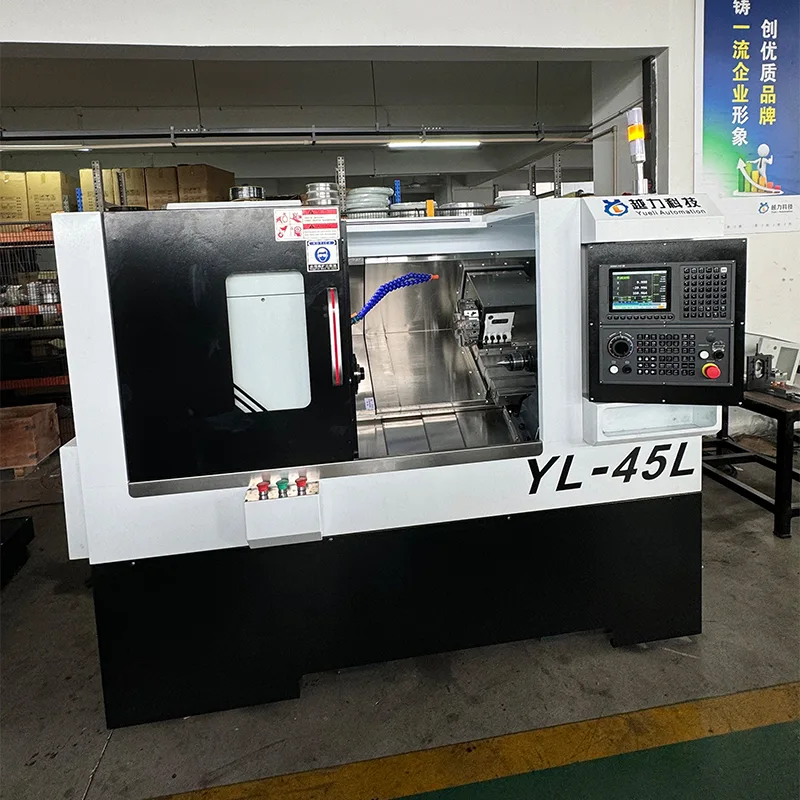

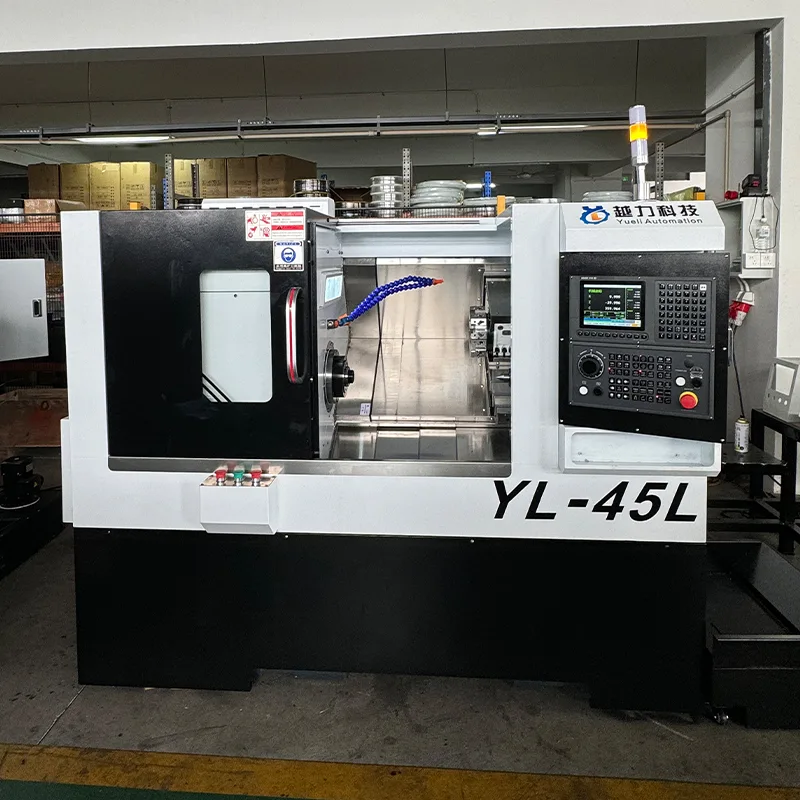

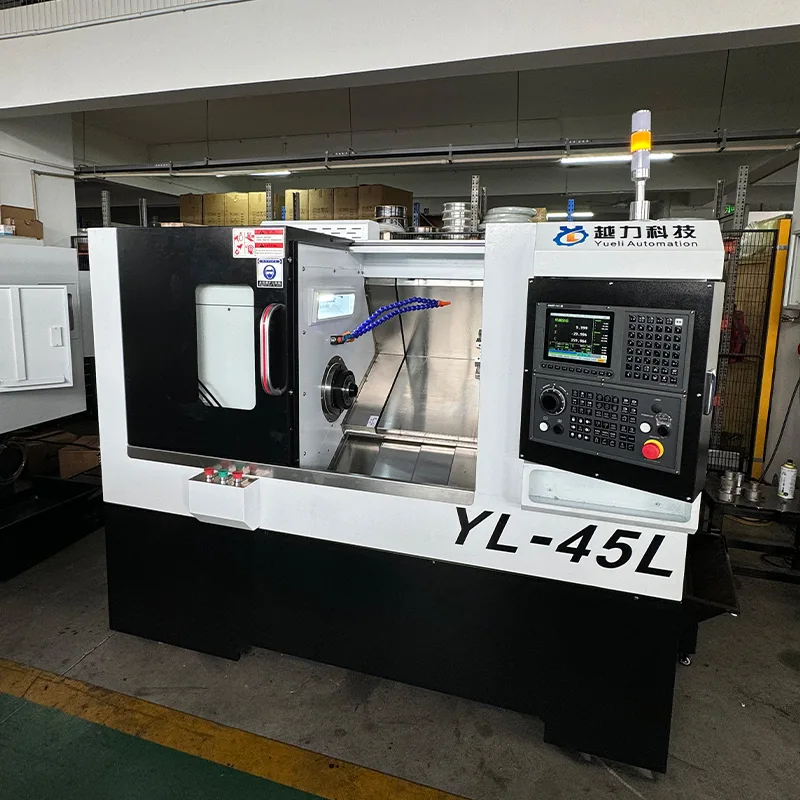

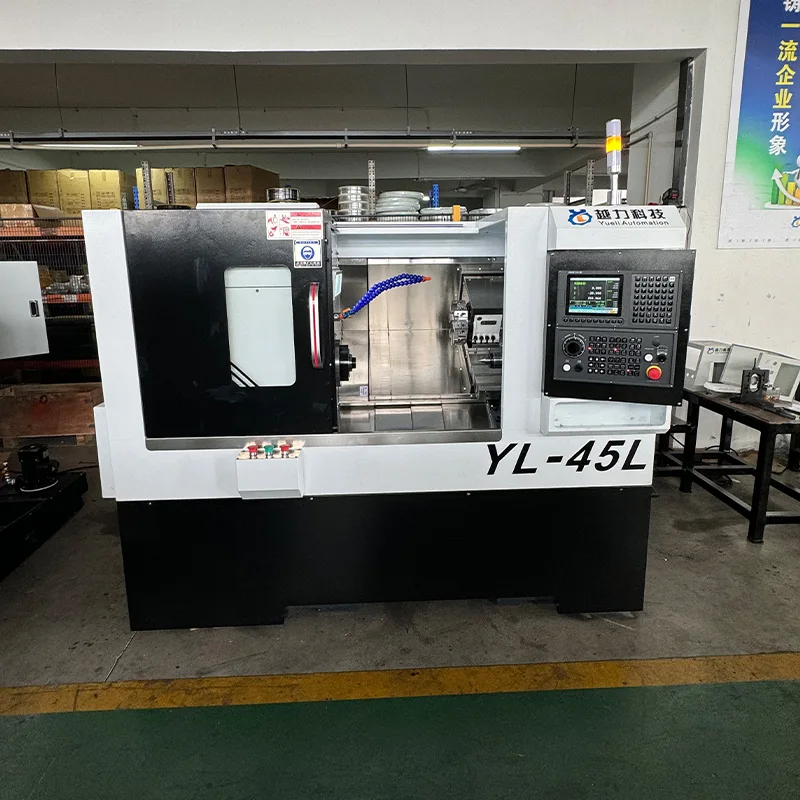

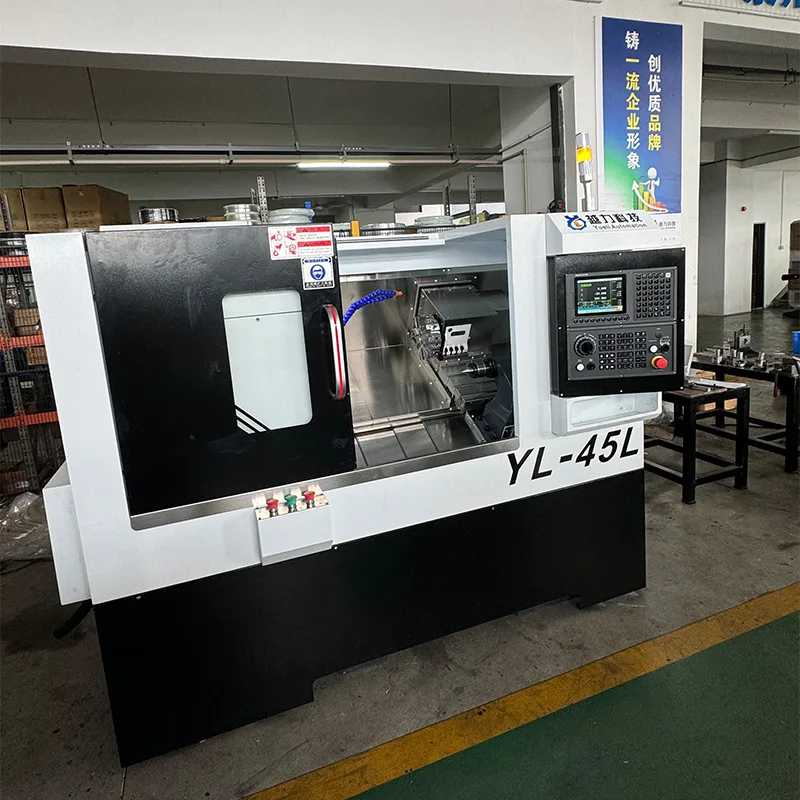

Nuožulnios lovos CNC tekinimo stakles su servo bokšteliu ir galine dalimi (modelis YL-45L) gamina Quanzhou Yueli Automation Equipment Co., Ltd. Įrenginys turi 30 laipsnių pasvirusią plokštę su 63 servo bokšteliu įrankiams. Jame yra FANUC Oi-TF PLUS (5) CNC sistema, Japonijos THK 32 mm tikslūs rutuliniai varžtai ir 30 mm tikslūs linijiniai ritininiai kreiptuvai, užtikrinantys stabilų ir tikslų apdirbimą. Su 7,5 kW Huahong veleno varikliu suklio greitis svyruoja nuo 0 iki 5000 aps./min. Mašina turi linijinį kreipiamąjį galinį svirtį su hidrauliniu varikliu, galinio koto eiga yra 500 mm, o galinės kojos kūgis yra MT4. Maksimalus tekinimo skersmuo yra 375 mm, o maksimalus apdirbimo ilgis yra 380 mm su griebtuvu.

Techninės specifikacijos

Šie techniniai parametrai taikomi Slant Bed CNC tekinimo staklėms su servo bokšteliu ir galu.

Pagrindinė konfigūracija

Slant Bed CNC tekinimo staklės su servo bokšteliu ir galine dalimi yra su šiais pagrindiniais komponentais.

Standartiniai priedai

Šie priedai yra pridedami prie „Slant Bed CNC“ tekinimo staklių su servo bokšteliu ir galine dalimi.

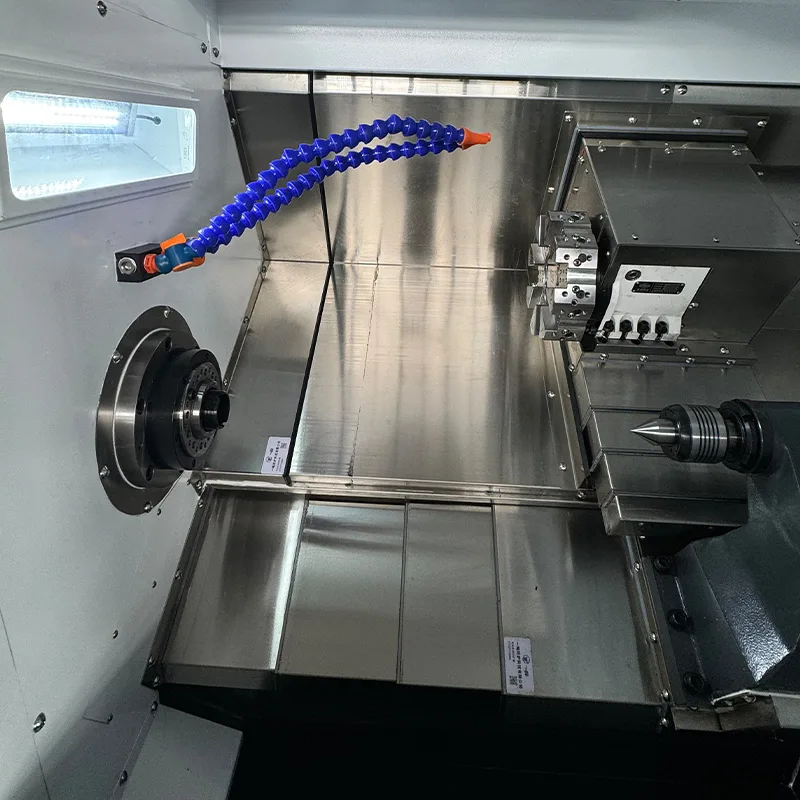

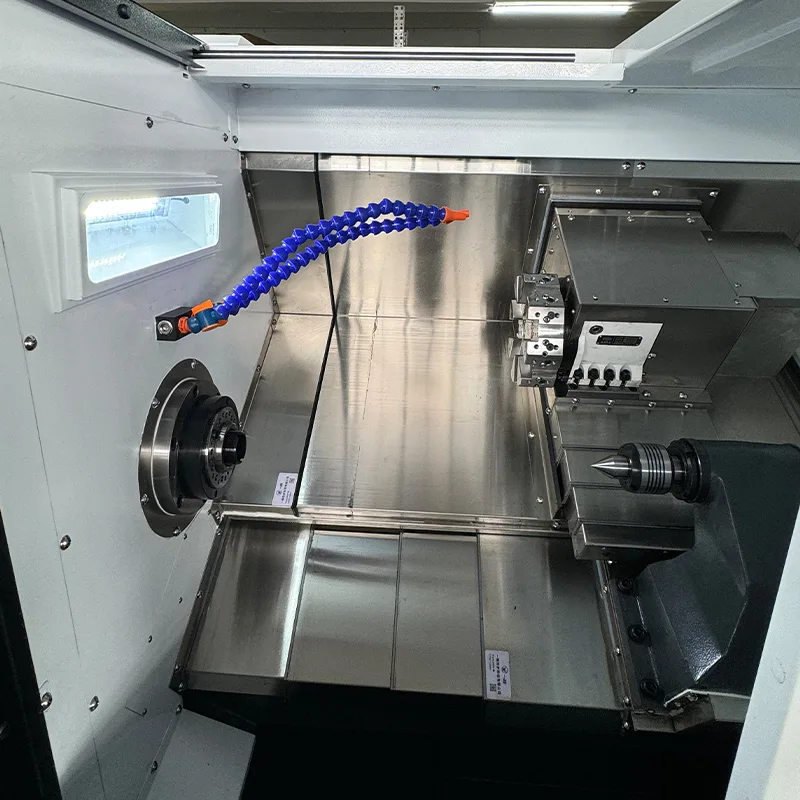

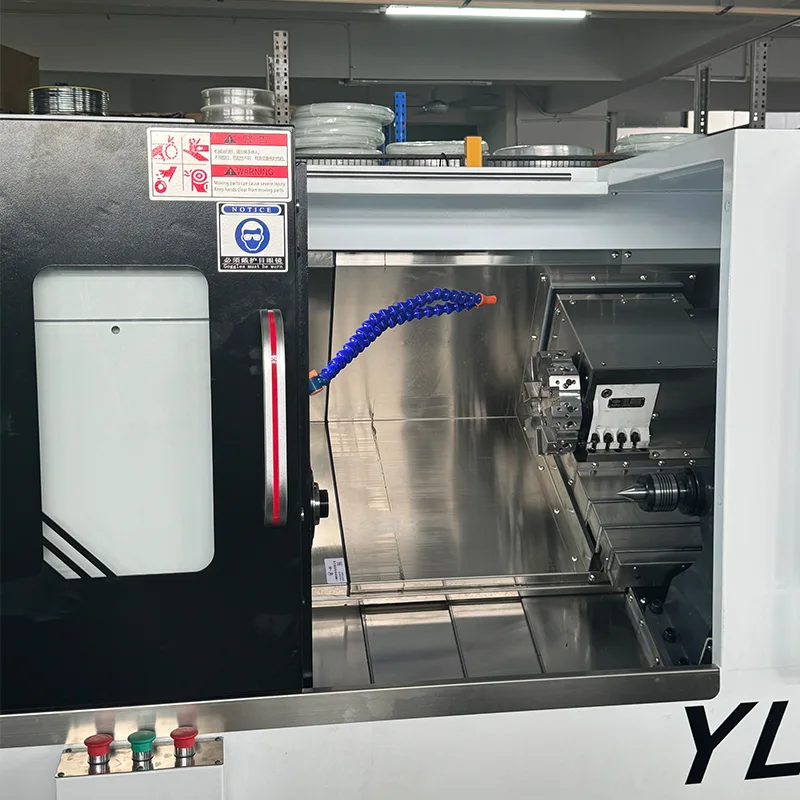

Mašinos struktūra ir pagrindinės savybės

Slant Bed CNC tekinimo staklės su servo bokšteliu ir galine dalimi turi šias struktūrines ir veikimo savybes.

· Pastatas: 30 laipsnių pasvirusi konstrukcija užtikrina tvirtumą ir efektyvų drožlių srautą.

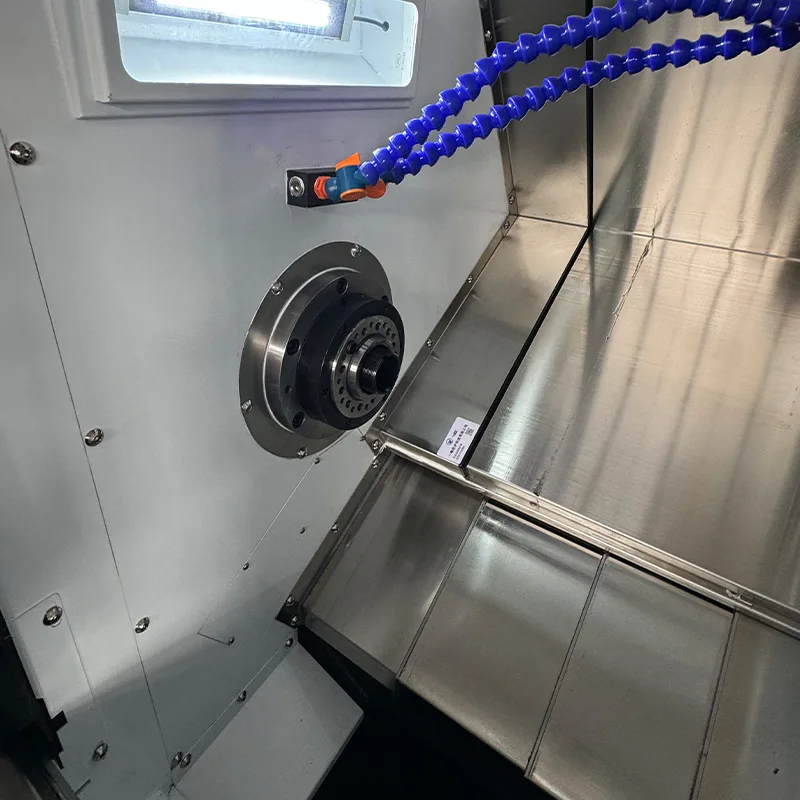

· Suklis: kasetės tikslumo veleno mazgas su Japan NSK guoliais. Verpstės modelis A2-5 su 170 mm skersmens. Greičių diapazonas 0-5000 RPM.

· Kreipikliai: Japonijos THK 30 mm tikslūs linijiniai ritininiai kreiptuvai. X ašis su 4 standartiniais blokais, Z ašis su 4 išplėstiniais blokais.

· Rutuliniai varžtai: Japonijos THK 32 mm tikslūs rutuliniai varžtai su 10 mm žingsniu tiek X, tiek Z ašims.

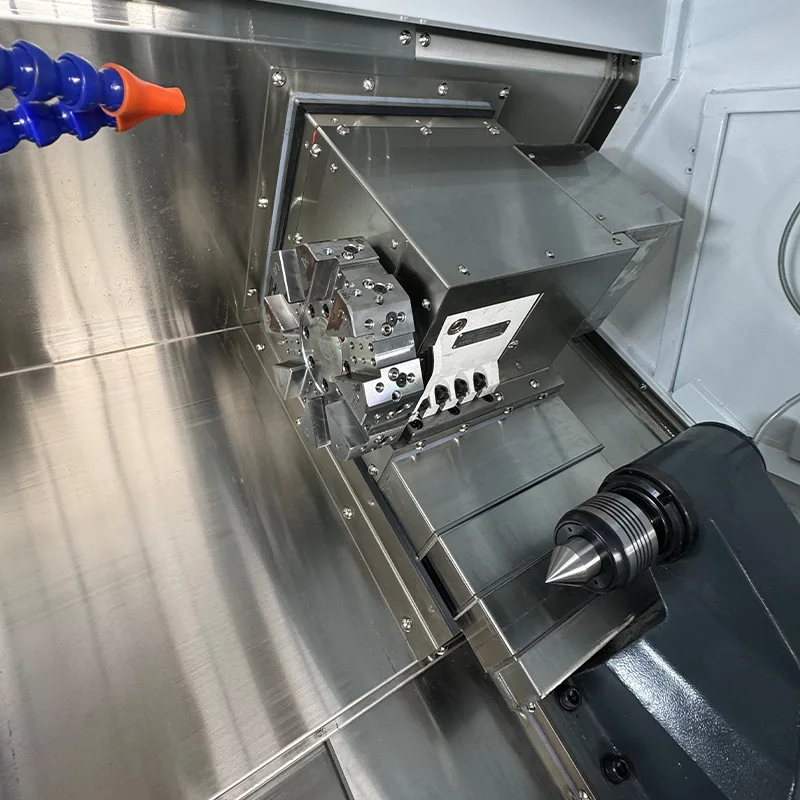

· Įrankiai: 63 servo bokštelis automatiniam įrankių keitimui.

· Tailstock: linijinis kreipiamasis galinis atramas su hidrauline pavara. Galinės kojos eiga 500 mm. Galinės kojos kūgis MT4.

· Variklių jungtys: Pagrindinis variklis su diržine pavara, X ir Z varikliai su tiesiogine pavara.

Užsakymo informacija

Toliau nurodytos kainos ir užsakymo detalės taikomos pasvirusioms CNC tekinimo staklėms su servo bokšteliu ir galine dalimi.

· Produkto pavadinimas: Slant Bed CNC tekinimo staklės (įrankio bokštelio tipas)

· Modelis: YL-45L

· Mokėjimo sąlygos: 30% užstatas, likutis prieš išsiuntimą

· Garantija: 1 metai dalims (neįtraukiama žmogaus sukeltos žalos)

· Mokestis: su 13% PVM

· Krovinių gabenimas: Įskaičiuota

Dažnai užduodami klausimai

Kokia yra šios nuožulnios CNC tekinimo staklės valdymo sistema?

Pasvirusioje CNC tekinimo staklėje naudojama FANUC Oi-TF PLUS (5) CNC sistema su FANUC servo varikliais ir pavaromis, skirta X ir Z ašims.

Kokia yra šios mašinos X ir Z ašių eiga?

X ašies eiga yra 200 mm, o Z ašies eiga yra 460 mm. Koks yra veleno greitis ir veleno variklio galia?

Suklio greičio diapazonas yra nuo 0 iki 5000 RPM, o veleno variklio galia yra 7,5 kW iš Huahong.

Kokio tipo lova ir įrankiai yra šioje mašinoje?

Įrenginys turi 30 laipsnių pasvirusią lovą su 63 servo bokšteliu automatiniam įrankių keitimui.

Kokios yra kreipiamųjų ir rutulinių varžtų specifikacijos?

X ir Z ašyse naudojami 32 mm tikslūs rutuliniai varžtai ir 30 mm tikslūs linijiniai ritininiai kreiptuvai, abu iš Japonijos THK.

Koks yra šios CNC tekinimo staklės svoris ir matmenys?

Mašinos matmenys yra 1875 × 1021 × 1263 mm, o svoris - apie 1,8 tonos.

Kokio tipo galinis atramas turi mašiną?

Mašina turi linijinį kreipiamąjį galinį svirtį su hidrauliniu varikliu, galinio koto eiga yra 500 mm, o galinės kojos kūgis yra MT4.
