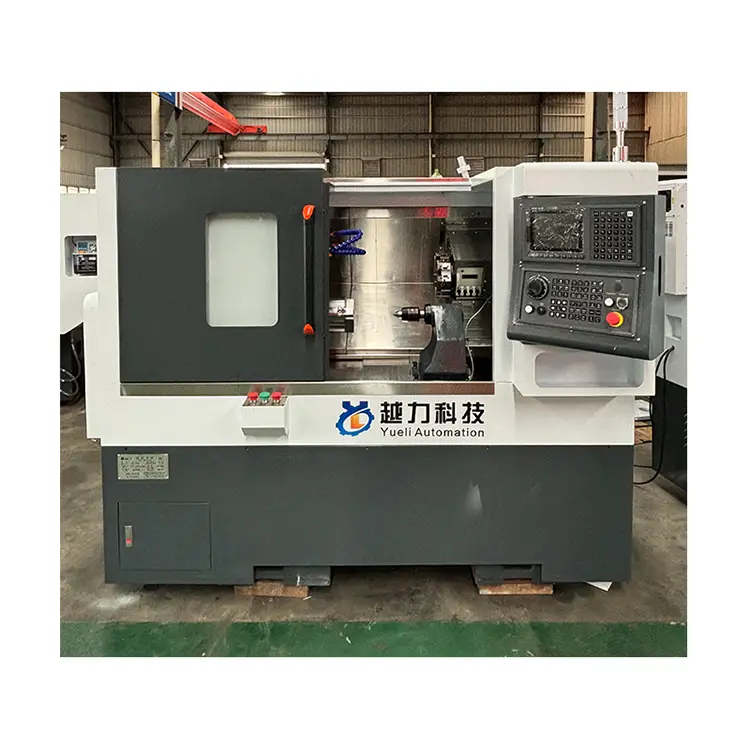

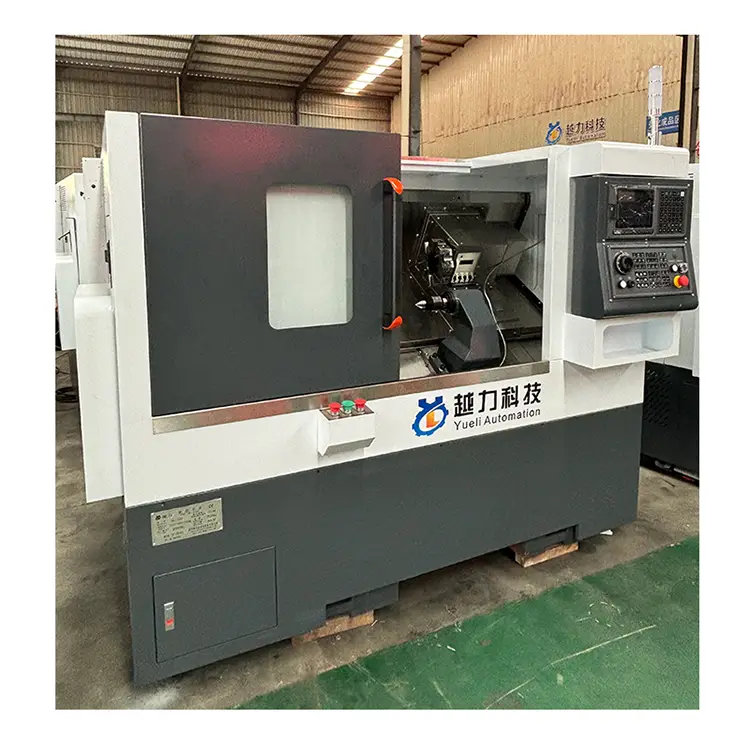

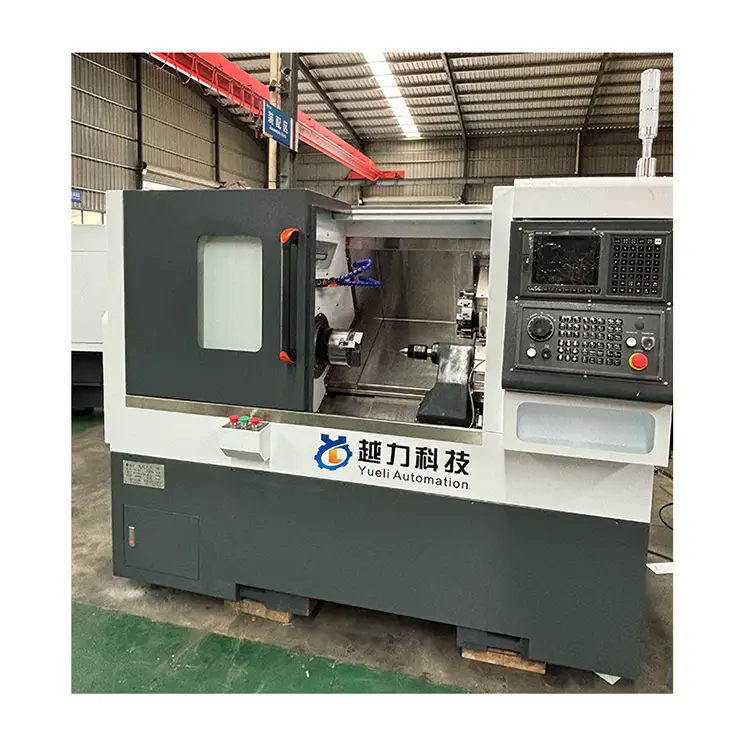

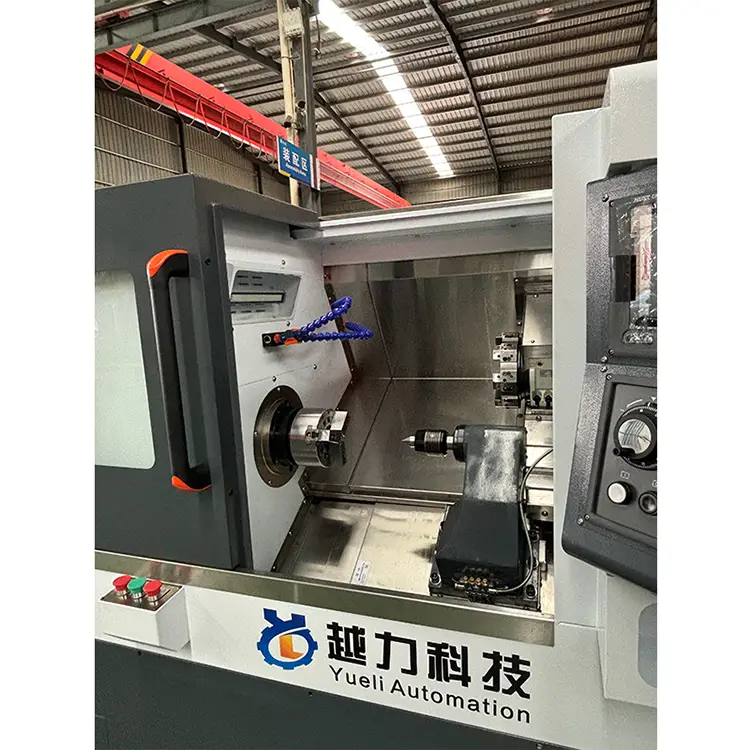

Įrankių bokštelis uodegos viršūnė CNC tekinimo staklės

Serijos numeris

Projektas

Vienetas

Specifikacijos (matmenys)

 pastabos

1

„Drag Board“ stalviršio dydis

mm

300*260

2

Z ašies kelionės

mm

460

3

X ašies kelionė

mm

200

4

Maksimalus sukimasis

mm

450

5

Atstumas nuo pagrindinio veleno centro iki tempimo plokštės stalo paviršiaus

mm

63

6

Atstumas nuo žemės iki pagrindinio veleno centro

mm

1050

7

Maksimalus apdorojimo ilgis

mm

380 (įskaitant Chucką)

Paimkite „Acer LQ63/80-220-8T“ servo bokštą kaip pavyzdį

8

Maksimalus posūkio skersmuo

mm

375

9

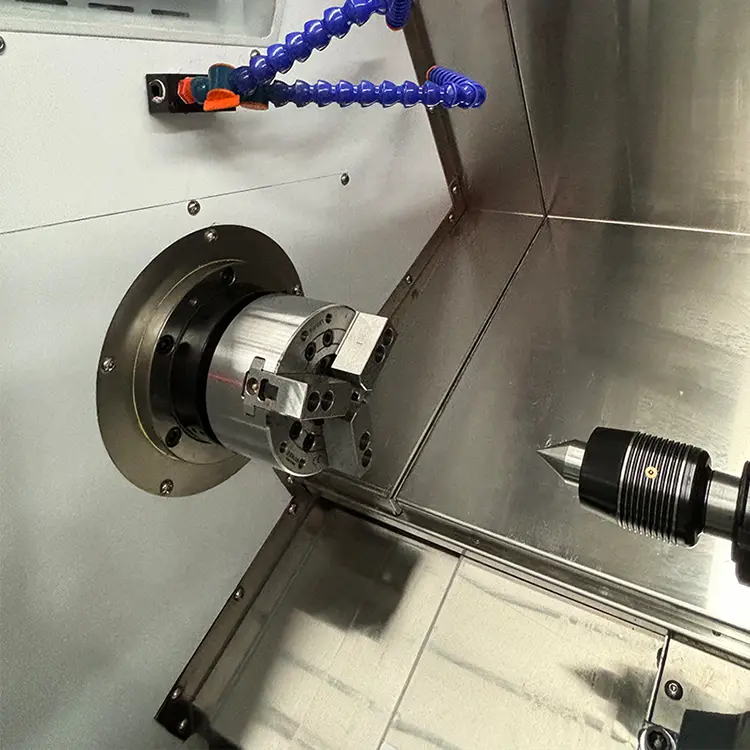

Veleno modelis (verpstės skersmuo)

mm

A2-5 (170)

10

Verpstės greitis

RPM

0-5000

11

X.Z rutulinio varžto specifikacijos

32*10/32*10

12

X kreipiamojo geležinkelio specifikacija

30 ritinėlių

4 slankiklis-normalus

13

Z kreipiamasis geležinkelio specifikacija

30 ritinėlių

4 slankiklio ir trunkantis prailginimas

14

Pagrindinio X.Z variklio prijungimo metodas

Sinchronizavimo juosta / tiesioginis ryšys / tiesioginis ryšys

15

X.Z variklio flanšas/STOP

mm

130/110

16

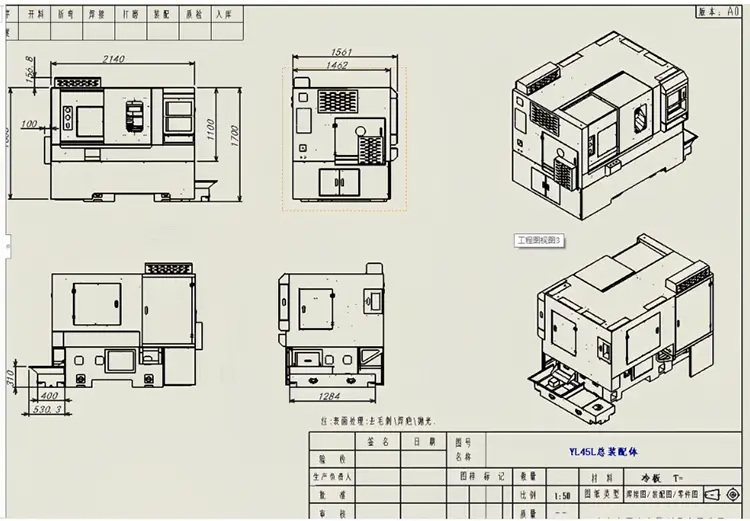

Optinių mašinų matmenys (ilgis, plotis, aukštis)

mm

1875*1021*1263

17

Svoris

 ton

Apie 1,8t

Nėra vidinio ir išorinio dangtelio įrankio bokšto verpstės

18

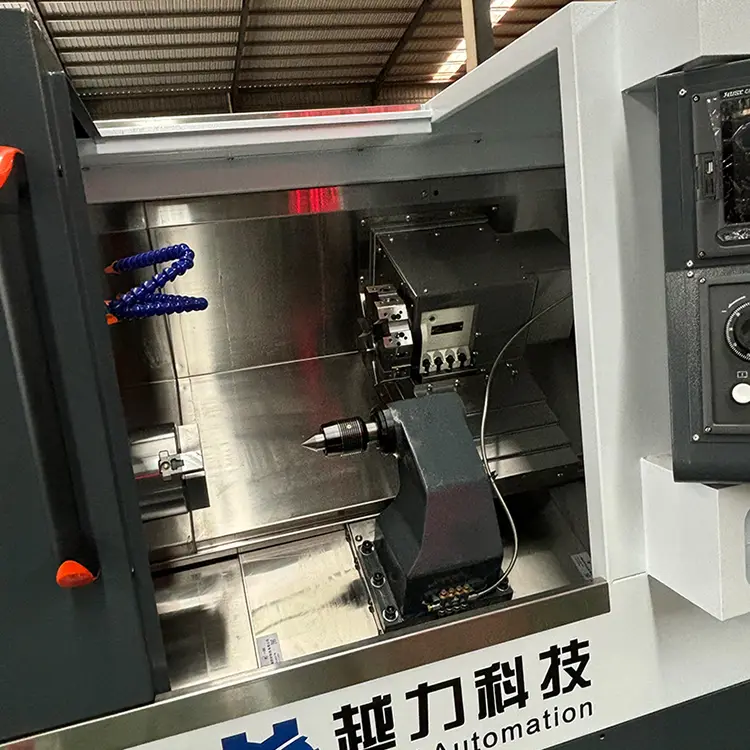

Peilių pakrovimo metodas

63 Servo bokštelis

19

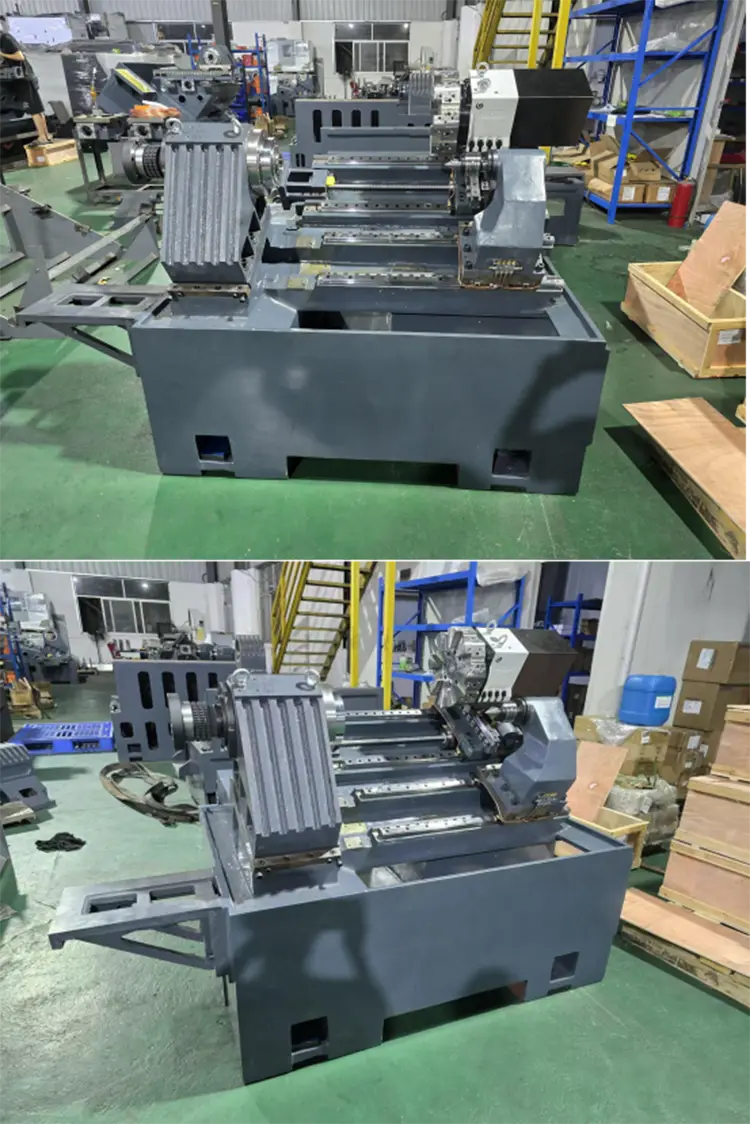

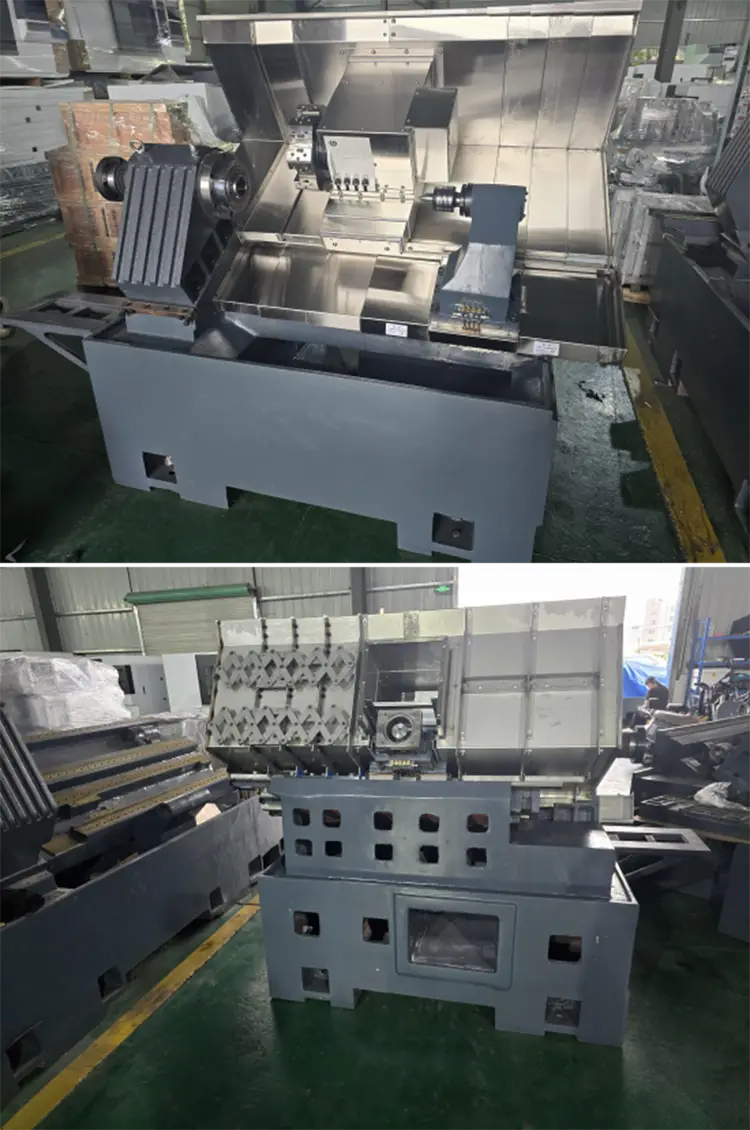

Lovos forma ir nuolydis

Lova pakreipta 30 laipsnių kampu

20

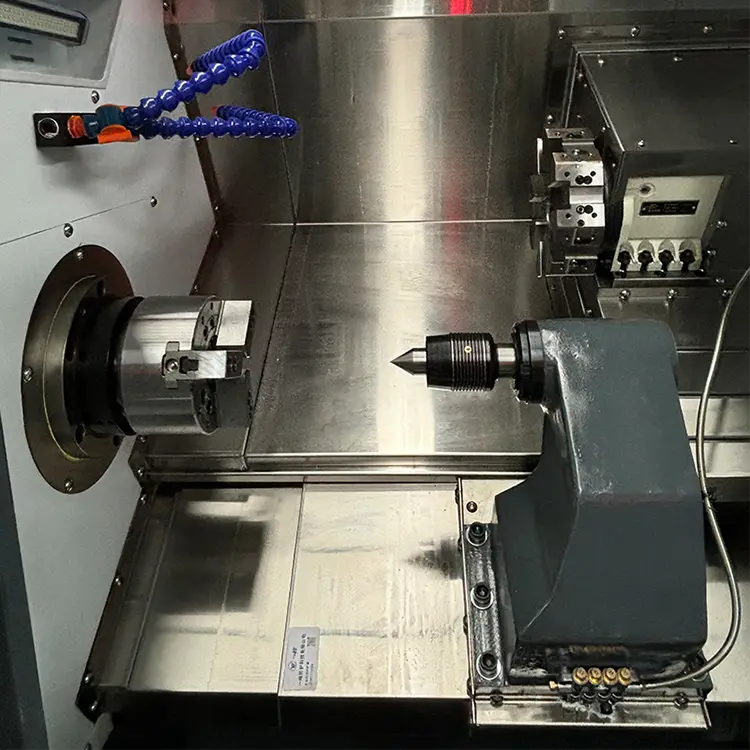

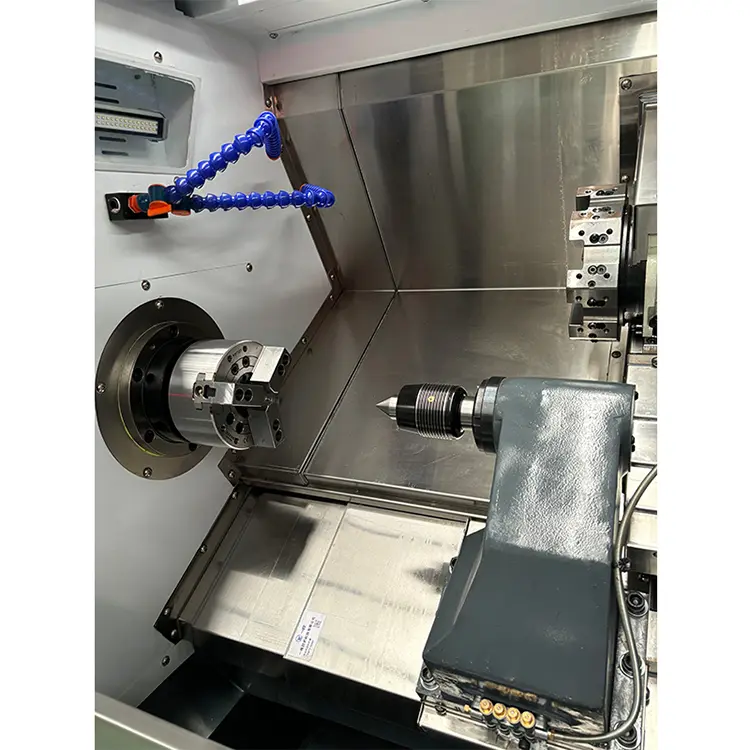

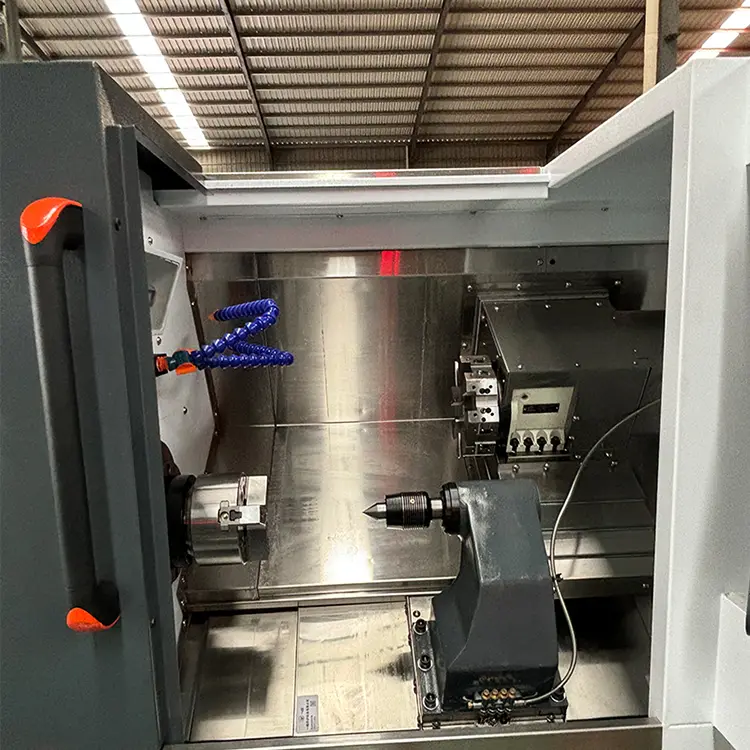

Uodega

Vielos strypo uodegos sėdynė

21

„Uodegos“ varymo metodas

 Hidraulinis tiekimas

22

Uodegos sėdynės maršrutas

500

23

Modelis „uodega“

Mossie 4
