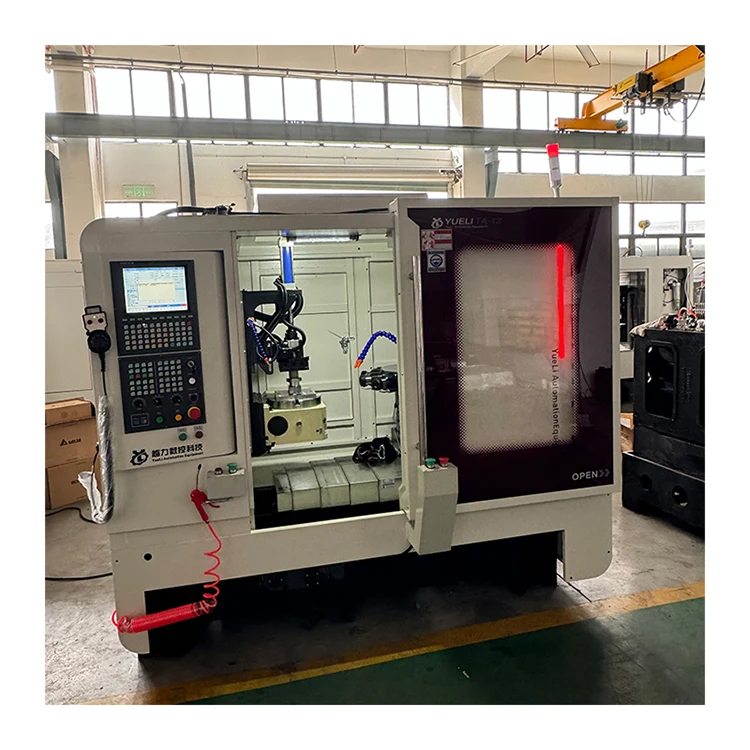

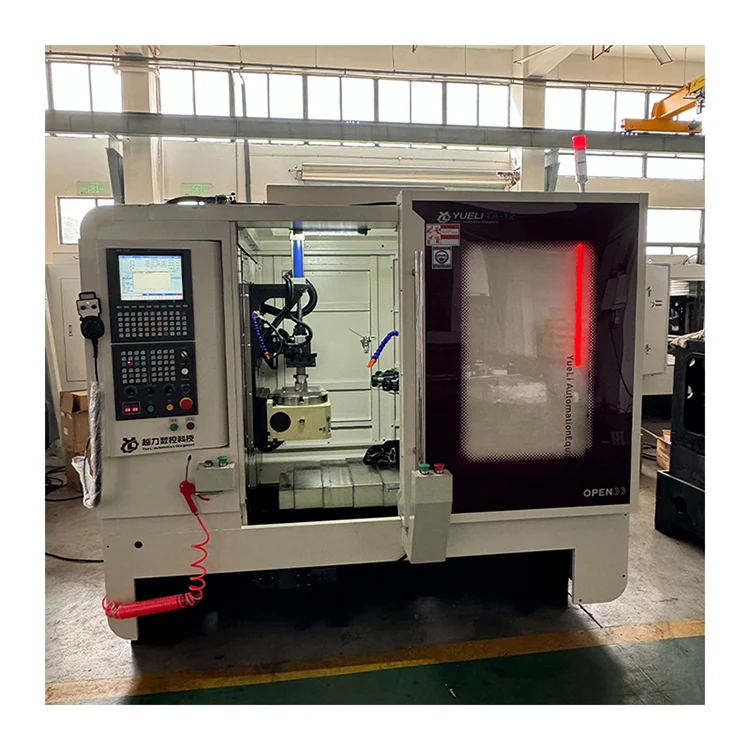

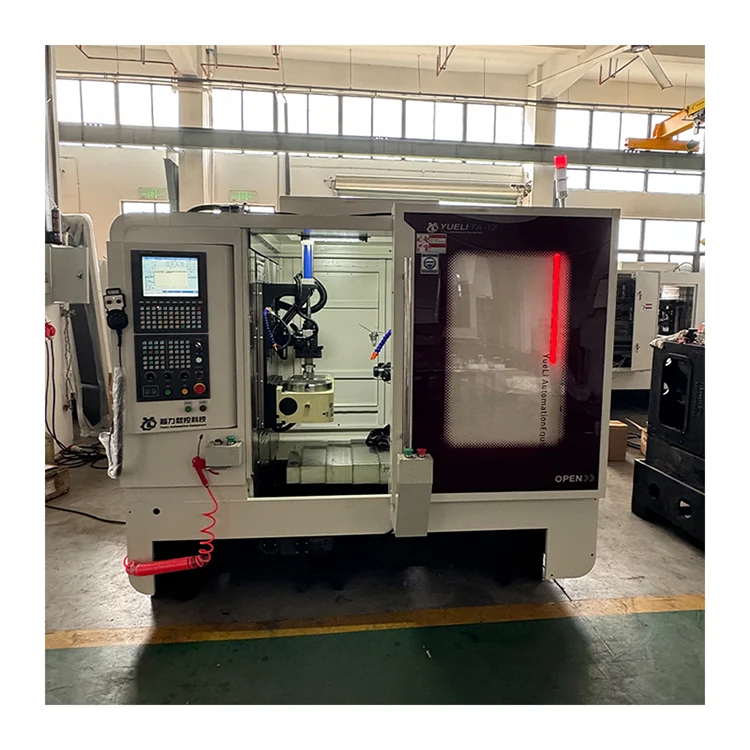

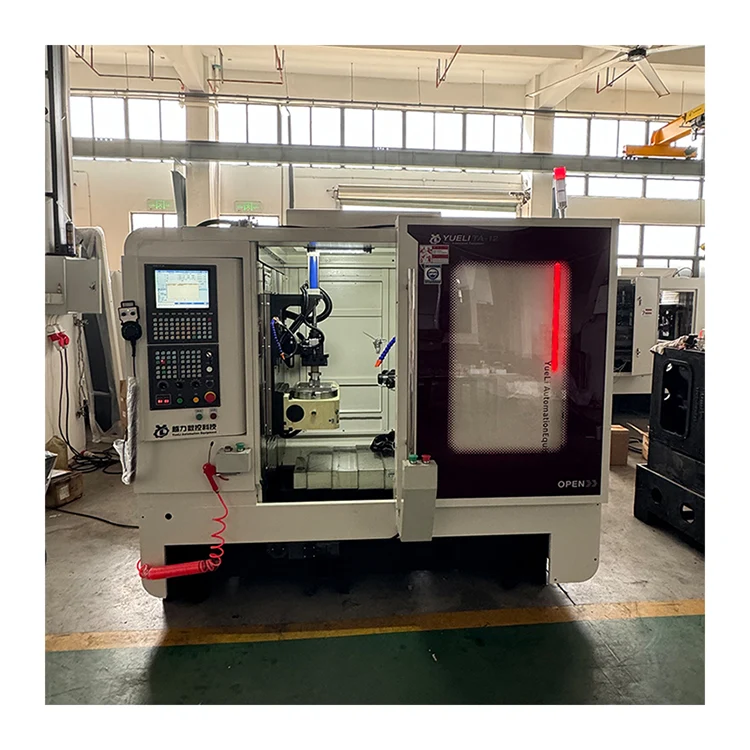

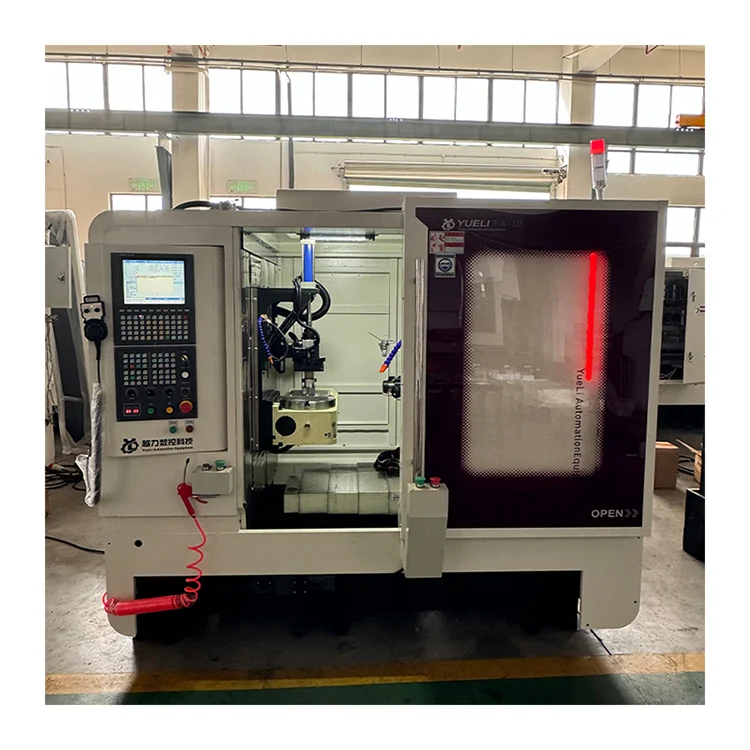

Horizontali 12 velenų CNC bokšto mašina

Horizontalų 12 velenų CNC bokštelį (vidinis modelis TA-12) gamina Quanzhou Yueli Automation Equipment Co., Ltd. Jis tinka didelių ir vidutinių tūrių partijoms gaminti ir perdirbti. Mašina pasižymi sklandžia ir turtinga išvaizda, paprastu ir intuityviu valdymu bei patogiu reguliavimu. Su CNC valdymu jis užtikrina didesnį automatizavimą, gerą patikimumą ir sumažintą darbo intensyvumą, todėl vienas asmuo gali valdyti ir valdyti kelias mašinas. Šis produktas yra ideali didelio efektyvumo taršos mažinimo įranga.

Produkto pristatymas

Horizontali 12 velenų CNC bokštelio mašina tinka didelėms ir vidutinėms partijoms gaminti ir apdoroti. Mašinos išvaizda yra sklandi ir dosni, valdymas paprastas ir intuityvus, o reguliavimas yra patogus. Priimamas CNC valdymas, didesnis automatizavimo laipsnis, geras patikimumas, sumažintas operatoriaus darbo intensyvumas, galima realizuoti vieno žmogaus ir kelių mašinų valdymą ir valdymą.

Techninės konfigūracijos parametrai

Horizontaliajai 12 velenų CNC bokštelio mašinai taikomi šie komponentai ir specifikacijos.

Pagrindiniai techniniai parametrai

Horizontaliajai 12 velenų CNC bokštelio mašinai taikomi šie techniniai parametrai.

Mašinos struktūra ir našumas

Horizontalus 12 velenų CNC bokštelis turi šias struktūrines ir veikimo savybes.

· Paprastas apdirbimo centras. Programos valdymui naudojama Taiwan Hust valdymo sistema su aptikimo funkcija, kad būtų išvengta čiaupo ar įrankio pažeidimo dėl solenoidinio vožtuvo ar cilindro gedimo. Žmogui ir mašinai draugiškas dialogas, kad būtų lengva valdyti.

· Tinka didelėms ir vidutinėms dalims apdoroti. Vienkartinis suspaudimas baigtas. Didelis efektyvumas ir geras tikslumas.

· Sriegimo mechanizmui nereikia keisti švino varžto. Žingsnis yra standartinis. Pekino CTB pagrindinis servo variklis su savo dažnio keitimu pagerina sriegio paviršiaus šiurkštumą ir užtikrina tikslumą.

· Nepriklausomas maitinimo galvutės komponentų tyrimas ir plėtra. Tikslus šlifavimas. Geras atsparumas dilimui. Ilgas tarnavimo laikas.

· Hust CNC sistema leidžia nustatyti padavimo greitį pagal poreikius. Po ilgo naudojimo, švino varžtas susidėvi, sistema turi įrankio kompensavimo funkciją.

· Kiekviename motorizuotame slydimo paviršiuje naudojamas centralizuotas automatinis tepimo įtaisas, užtikrinantis staklių tarnavimo laiką.

· Slenkančio stalo judėjimas, kurį varo servovariklis. Skaitmeniniu būdu galima nustatyti kelias koordinates. Aukštas padėties nustatymo tikslumas. Žema vibracija. Greitas atsakymas.

· Apdorojimo metu ruošinio būsena rodoma jutikliniame ekrane. Signalizacija apie gedimus.

· Visiškai uždara apsauga užtikrina asmens saugumą ir pagerina apdorojimo aplinką.

Pagrindiniai konstrukcijos komponentai

Horizontalų 12 velenų CNC bokštelį sudaro šie pagrindiniai konstrukciniai komponentai.

· Stulpelis: 1 rinkinys

· 4-oji ašis: 1 rinkinys

· Pagrindas: 1 rinkinys

· Elektroninė sistema: 1 komplektas

· Hidrauliniai spaustukai: 1 komplektas

· Skeveldų šalinimo sistema: 1 kompl

Elektros sistema

Horizontaliame 12 velenų CNC bokštelyje naudojami šie elektriniai komponentai.

· Solenoidinis vožtuvas: Taiwan AirTAC. Geras stabilumas. Oro slėgis negali būti mažesnis nei 0,5 MPa.

· AC kontaktorius: Schneider. Geras stabilumas.

· Relė: „Omron“. Geras stabilumas.

Tepimo sistema

Kiekviena horizontalaus 12 velenų CNC bokštelio mašinos maitinimo galvutė yra sutepta sviestu, kurį lengva naudoti ir valdyti, užtikrinant tepimo paviršiaus tarnavimo laiką.

Standartiniai priedai ir dokumentai

Horizontalus 12 velenų CNC bokštelis pateikiamas su šiais priedais ir dokumentais.

· Įrankių dėžė: dvipusis veržliaraktis 17–19, šešiakampis raktas 1,5–10 (1 komplektas).

· Atsitiktiniai dokumentai: sistemos specifikacija, naudojimo vadovas, vairuotojo instrukcijos (po 1 egzempliorių).

Dažnai užduodami klausimai

Kokia yra veleno sąsaja ir didžiausias gręžimo pajėgumas?

Suklio sąsaja yra ER40. Vario kiaurymių didžiausias gręžimo skersmuo yra 60 mm, o vario – M50 × 3 mm.

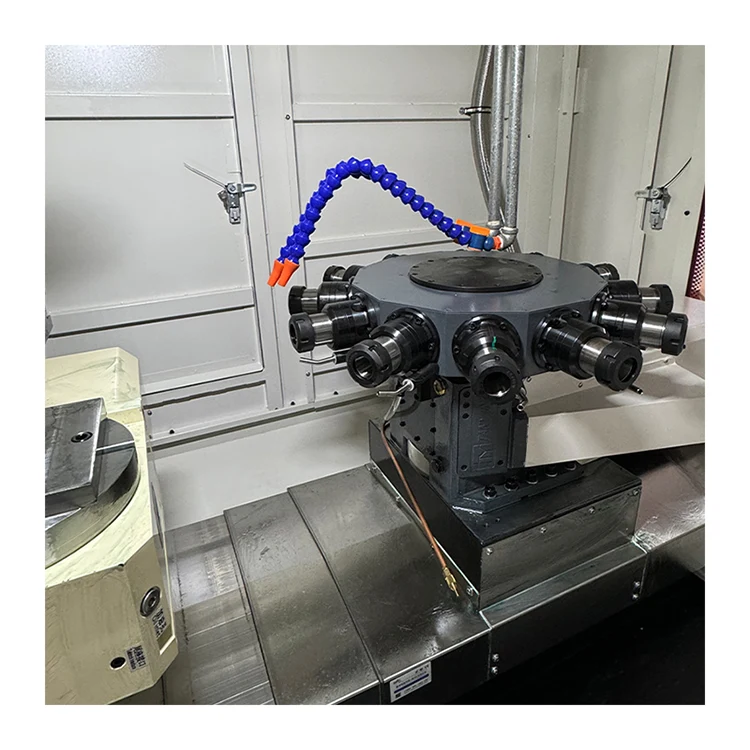

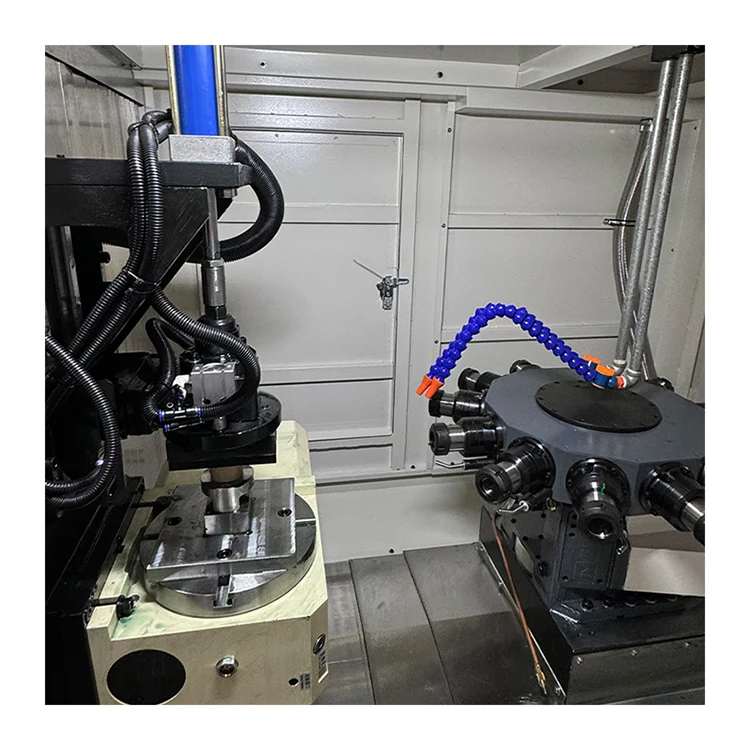

Kiek verpsčių turi bokštelis?

Sukamajame bokštelyje yra 12 velenų. Įrankio keitimo laikas yra 0,8 sekundės 180 laipsnių kampu.

Kokie yra X, Y ir Z ašių judėjimai?

X ašies eiga yra 350 mm, Y ašies eiga yra 400 mm, o Z ašies eiga yra 300 mm. Didžiausias visų ašių judėjimo greitis yra 30 m/min.

Kas yra CNC sistema ir veleno variklio galia?

Įrenginyje naudojama Taiwan Hust CNC sistema su servo veleno variklio galia nuo 5,5KW iki 7,5KW (pasirinktinai).

Koks mašinos svoris ir matmenys?

Mašinos matmenys yra 2200 × 1765 × 1922 mm su skardos dangteliu, o neto svoris yra 3500 kg.
