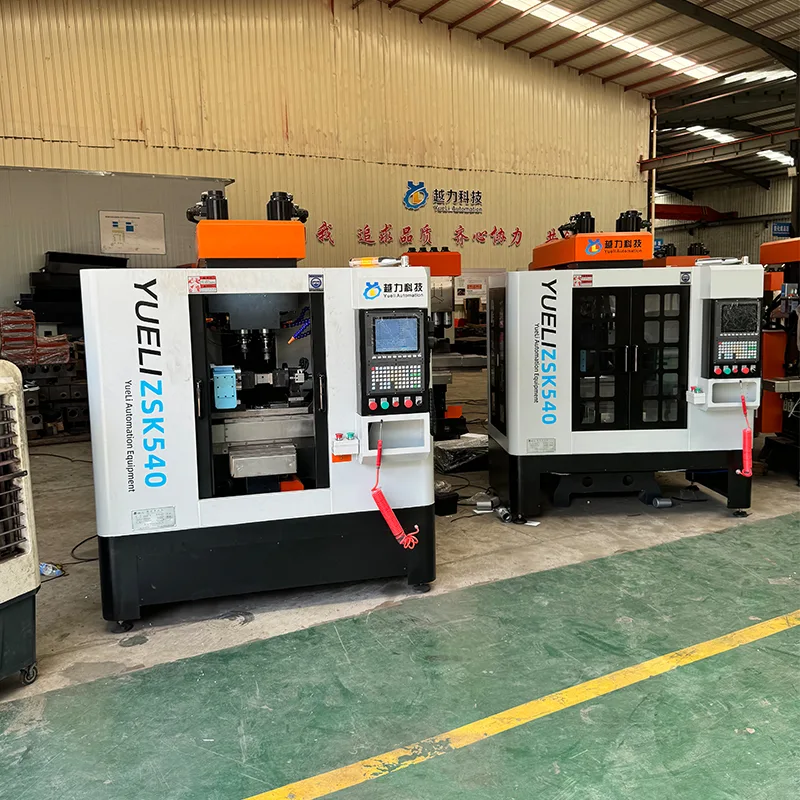

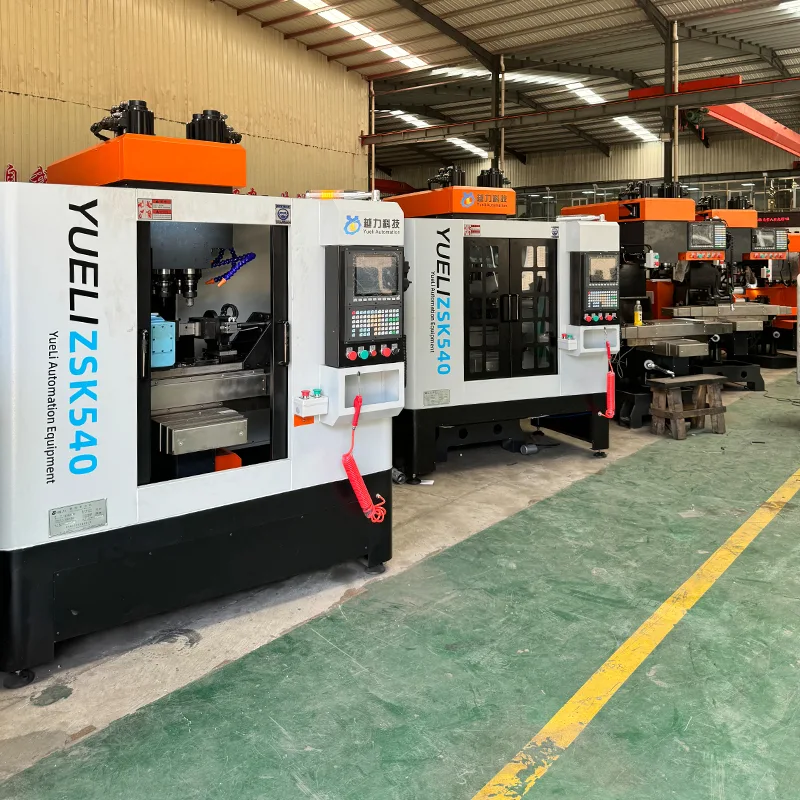

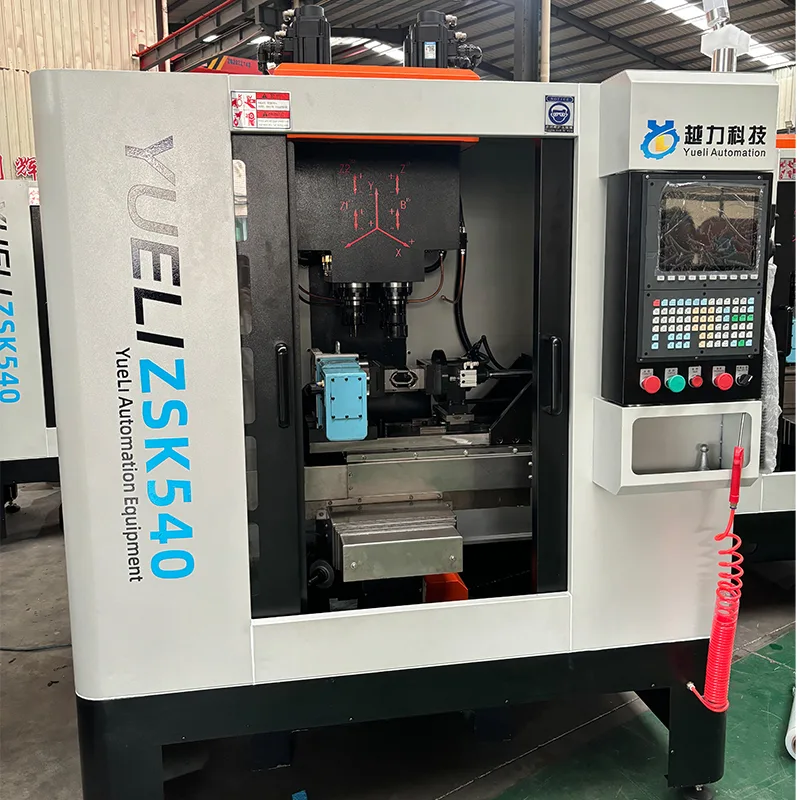

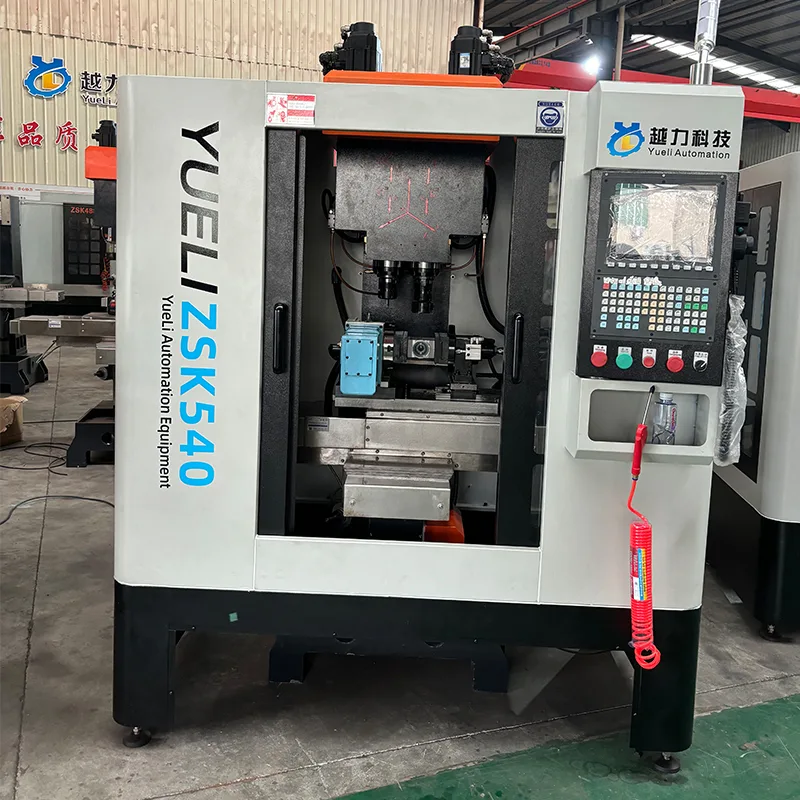

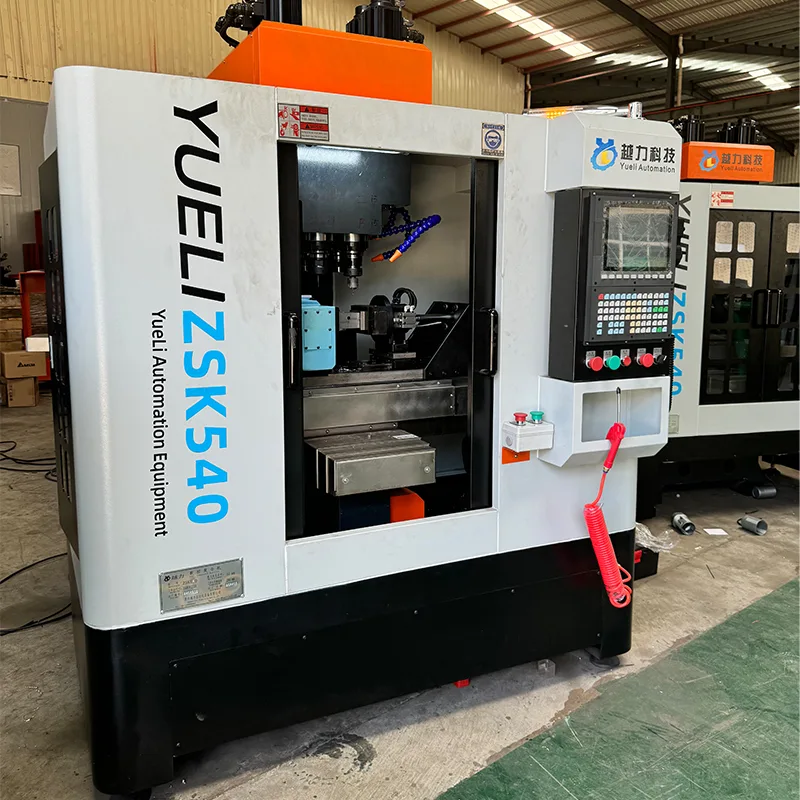

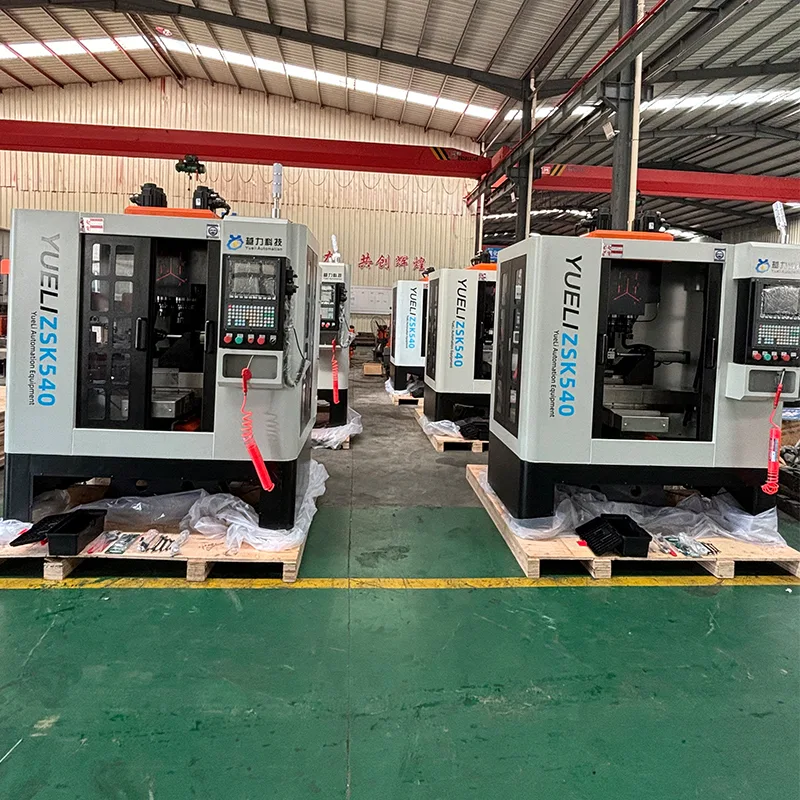

Vertikalus 4 ašių gręžimo sriegimo centras

Yueli ZSK540-A vertikalus 4 ašių gręžimo sriegimo centras. Taiwan Syntec magistralės CNC sistema su jutikliniu ekranu. Žmogaus ir mašinos sąsaja. Patogus dialogas. Intuityvus programavimas. Paprasta operacija. Greitai išmokstama. 4 ašių CNC funkcija: visos keturios ašys gali gręžti, sriegti ir frezuoti. Hiwin rutulinis varžtas. 5,5 kW servo veleno variklis. Kietas bakstelėjimas. Integruotas dažnio keitiklis. Bepakopis greičio reguliavimas. Garantuoja apdirbimo tikslumą. Įrengta ketvirta ašis. Užbaigia gręžimą, sriegimą, frezavimą ir pjovimą įvairiose plokštumose. Korėjos importuoti pneumatiniai komponentai. Darbinis stalas ir vidurinis laikiklis su Hiwin ritininiais linijiniais kreiptuvais ir ritininiais rutuliniais varžtais. Palaiko sunkų pjovimą. Skaitmeninis padėties nustatymas. Didelis pakartojimo padėties nustatymo tikslumas. Greitas įrankių nustatymas. Patogus veikimas. Vienas operatorius gali valdyti kelias mašinas. Sumažina darbo sąnaudas ir sumažina darbo intensyvumą. Pilnas korpusas. Palaiko dirbtuvių švarą.

Pagrindiniai privalumai

Vertikalus 4 ašių gręžimo srieginis centras ZSK540-A turi šias pagrindines savybes, užtikrinančias stabilų veikimą ir efektyvų veikimą.

· Taiwan Syntec magistralės CNC sistema su jutikliniu ekranu. Patogi vartotojui žmogaus ir mašinos sąsaja. Intuityvus programavimas. Paprasta operacija. Greitai išmokstama.

· 4 ašių CNC funkcija: visos keturios ašys gali gręžti, sriegti ir frezuoti. Hiwin rutulinis varžtas. 5,5 kW servo veleno variklis. Kietas bakstelėjimas. Integruotas dažnio keitiklis. Bepakopis greičio reguliavimas. Garantuoja apdirbimo tikslumą.

· Įrengta ketvirta ašis. Užbaigia gręžimą, sriegimą, frezavimą ir pjovimą įvairiose plokštumose.

· Korėjos importuoti pneumatiniai komponentai.

· Darbinis stalas ir vidurinis laikiklis su Hiwin ritininiais linijiniais kreiptuvais ir ritininiais rutuliniais varžtais. Palaiko sunkų pjovimą.

· Skaitmeninis padėties nustatymas. Didelis pakartojimo padėties nustatymo tikslumas. Greitas įrankių nustatymas.

· Patogus valdymas. Vienas operatorius gali valdyti kelias mašinas. Sumažina darbo sąnaudas ir darbo intensyvumą.

· Pilnas korpusas. Palaiko dirbtuvių švarą.

Techninės specifikacijos

Šie techniniai parametrai taikomi vertikaliam 4 ašių gręžimo centrui ZSK540-A.

Pagrindinis konfigūracijų sąrašas

Šie komponentai yra standartiniai ZSK540-A vertikalioje 4 ašių gręžimo sriegimo centre.

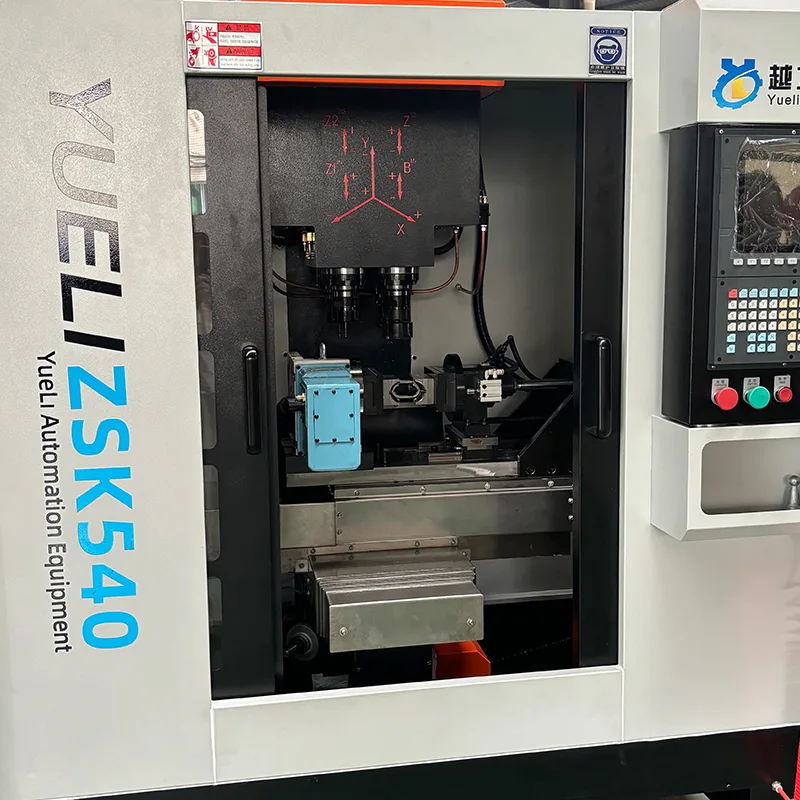

Ketvirtosios ašies specifikacijos

Mašinoje įrengta ketvirtoji ašis. Šie parametrai taikomi ketvirtos ašies vienetui.

Gamybos ir kokybės kontrolės procesas

Yueli laikosi struktūrizuoto gamybos proceso, kad užtikrintų mašinos kokybę.

· Ketaus, apdorotas aukštoje temperatūroje ir senstant ilgiau nei 6 mėnesius.

· Tikslus surinkimo procesas: linijinis kreiptuvas, rutulinis varžtas, guolių surinkimas.

· Profesionalus grandymo procesas: variklio pagrindo grandymas, veleno galo grandymas, kolonos montavimo paviršiaus grandymas.

· Mokslinė gamyba su visiškai atsekama kokybės kontrolės sistema.

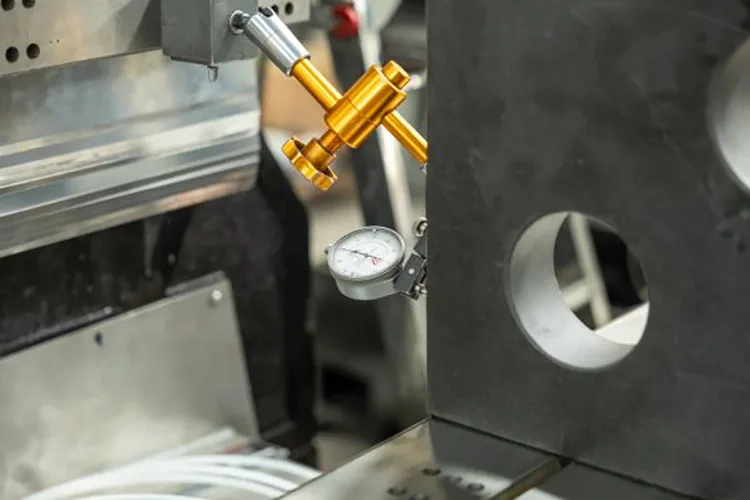

Kokybės tikrinimo standartai

Yueli atlieka išsamius kiekvienos mašinos kokybės patikrinimus.

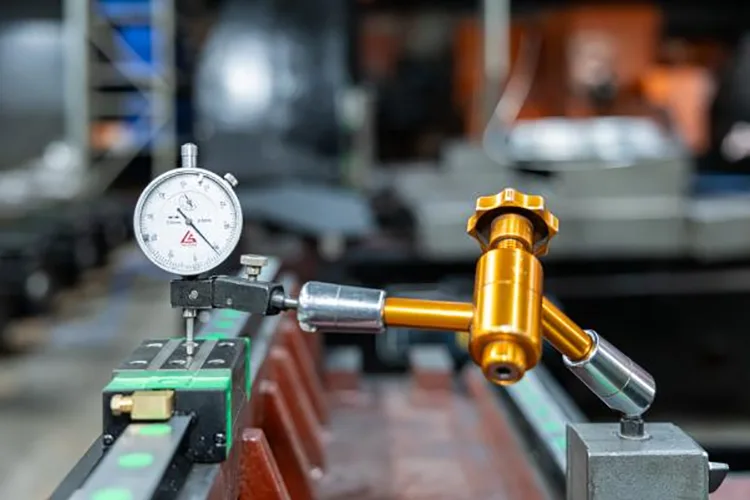

· Žingsnio klaidų aptikimas: vienu metu aptinka tiesumą X ir Y kryptimis.

· Patvirtina visų komponentų apdirbimo ir surinkimo tikslumą.

· Matuoja faktinį padėties nustatymo tikslumą ir pakartotinio padėties nustatymo tikslumą.

· Suklio vertikalumas darbo stalo atžvilgiu: 0,01 mm ribose.

· Z ašies kreiptuvas iki stalo statmenumo: 0,01 mm ribose.

· X-Y ašies kreiptuvo statmena: 0,005 mm ribose.

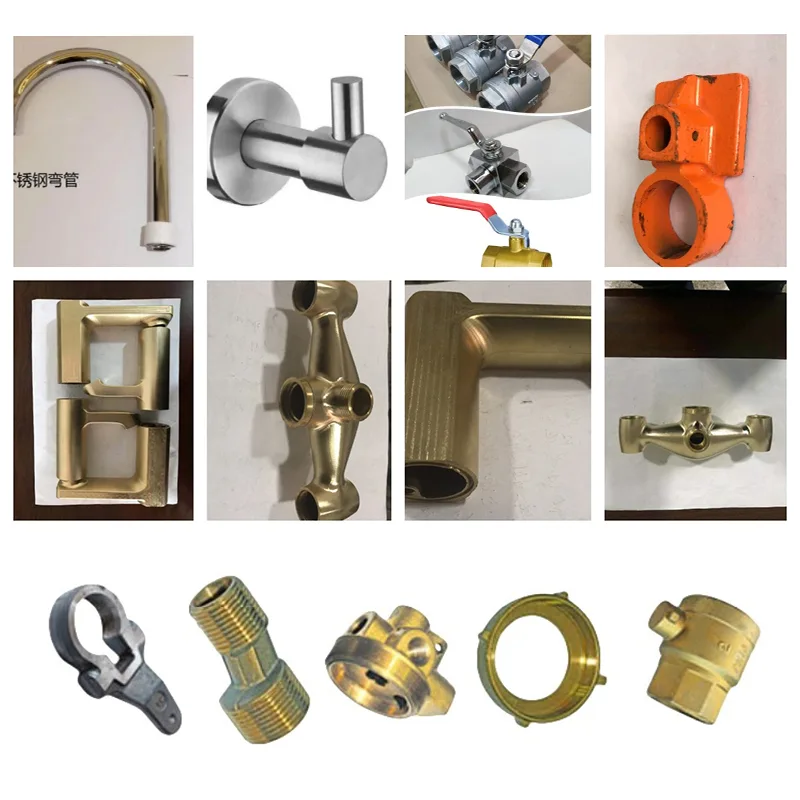

Taikymo laukai

Vertikalus 4 ašių gręžimo srieginis centras ZSK540-A tinka įvairioms metalo pjovimo operacijoms.

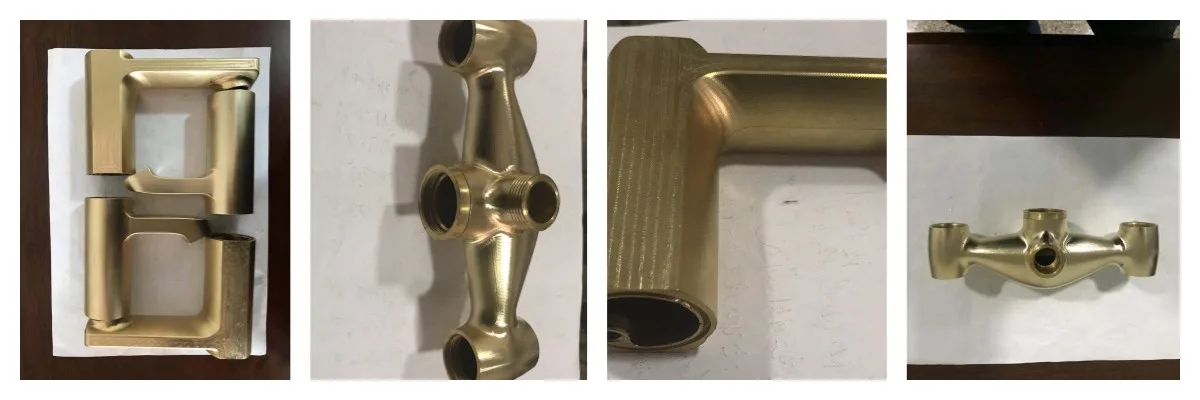

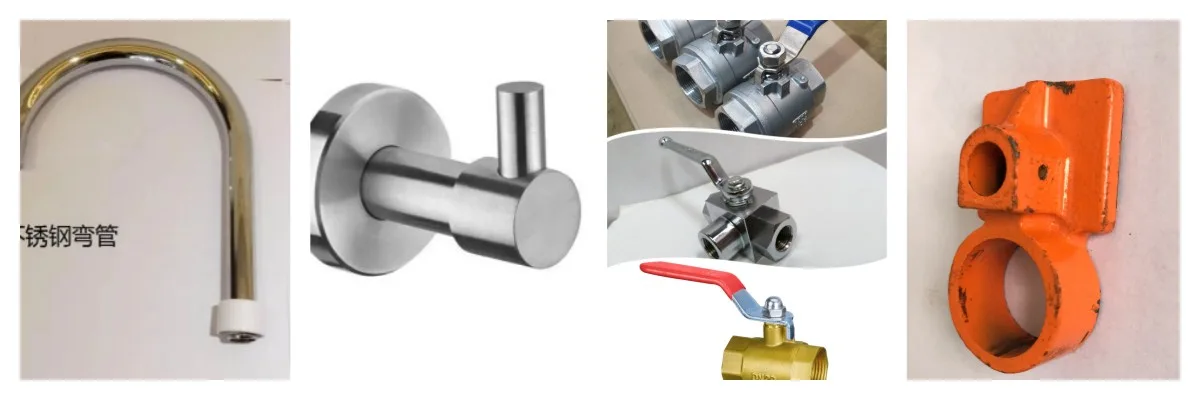

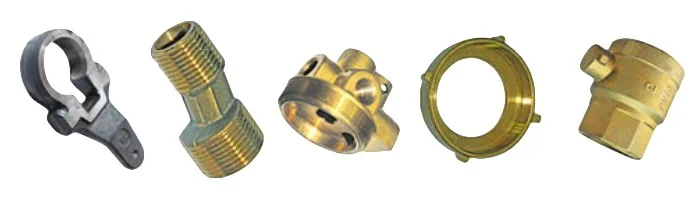

· Medžiagos: varis, aliuminis, cinko lydinys, plienas.

· Santechnika, priešgaisriniai vožtuvai, durų valdymo apkaustai.

· Buitinės technikos techninė įranga, vandens skaitikliai, automobilių dalys.

· Oro erdvės komponentai.

Apie Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. buvo įkurta 2013 metais. Įmonė įsikūrusi Nan'an, Fujian, China. Tai privati ​​gamybos įmonė, kuriai vadovauja gręžimo srieginių mišinių staklės, gręžimo sriegimo centrai ir gręžimo sriegimo frezavimo procesai.

· Įkurta 2013 m., įsikūrusi Nan'an, Fujian.

· Pagrindiniai produktai: gręžimo srieginių mišinių staklės, gręžimo sriegimo centrai, gręžimo srieginių frezavimo procesų centrai.

· Aptarnauja: santechnika, priešgaisriniai vožtuvai, durų valdymo įranga, automobilių dalys, aviacija, mašinų gamyba.

· Sukurta nuo surinkimo gamybos iki MTEP, gamybos, pardavimo ir paslaugų integravimo.

· Turi CNC portalinių bėgių šlifavimo stakles, gręžimo stakles, frezavimo, kasimo, poliravimo mišinio stakles ir kitą bandymo įrangą.

· Pardavimų tinklas apima 20+ provincijų Kinijoje ir eksportuoja į 30+ šalių.

Dažnai užduodami klausimai

Koks yra veleno kūgis ir didžiausias gręžimo skersmuo?

BT40 veleno kūgis. Didžiausias gręžimo skersmuo yra 50 mm. Maksimalus sriegio skersmuo yra 50 mm.

Koks yra veleno greitis ir variklio galia?

Suklio sūkių diapazonas yra 0-3000 aps./min. Veleno variklio galia yra 5,5 kW.

Koks yra ketvirtosios ašies indeksavimas ir pakartojimo tikslumas?

Indeksavimo tikslumas yra 20 sekundžių. Pakartojimo tikslumas yra 4 sekundės.

Koks yra CNC sistemos, kreiptuvų ir rutulinių varžtų prekės ženklas?

Taiwan Syntec CNC sistema. Hiwin linijiniai kreiptuvai ir rutuliniai varžtai. Korėjos importuoti pneumatiniai komponentai.

Kokioms medžiagoms ir kokioms pramonės šakoms tinka ši mašina?

Varis, aliuminis, cinko lydinys, plienas. Santechnika, priešgaisriniai vožtuvai, durų valdymo įranga, buitinės technikos įranga, vandens skaitikliai, automobilių dalys, aviacija.
