Linijinis kreipiamasis gręžimo srieginis centras Atidarytas tipas

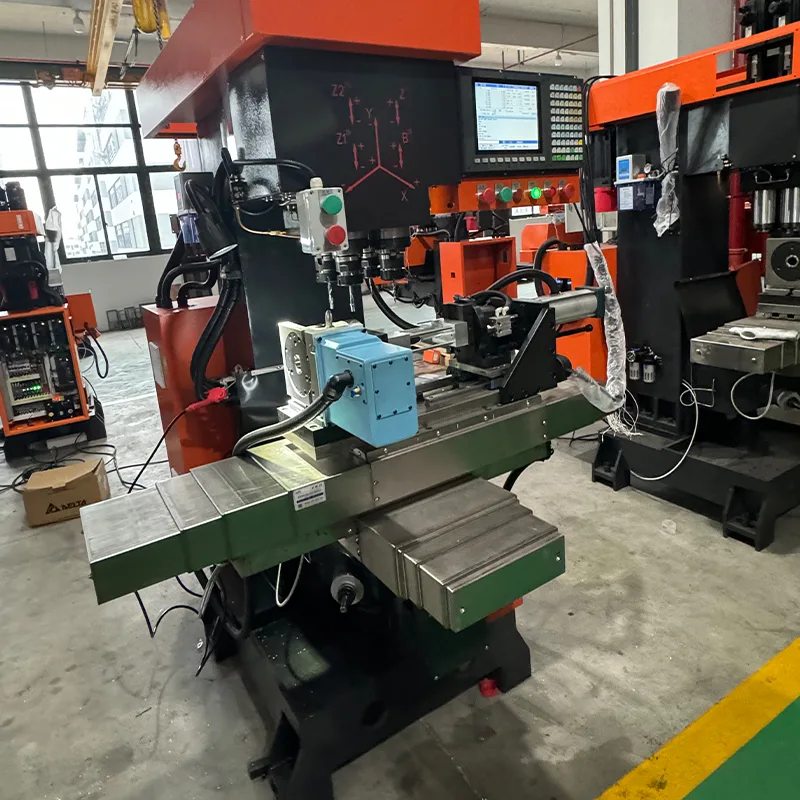

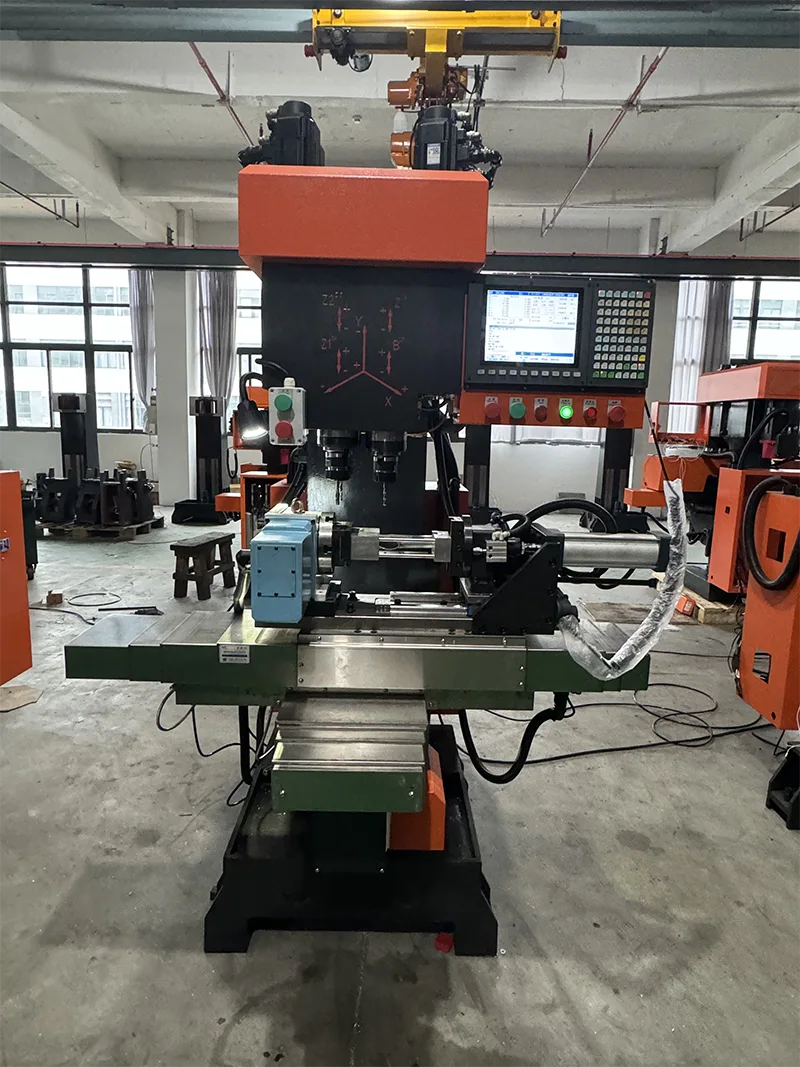

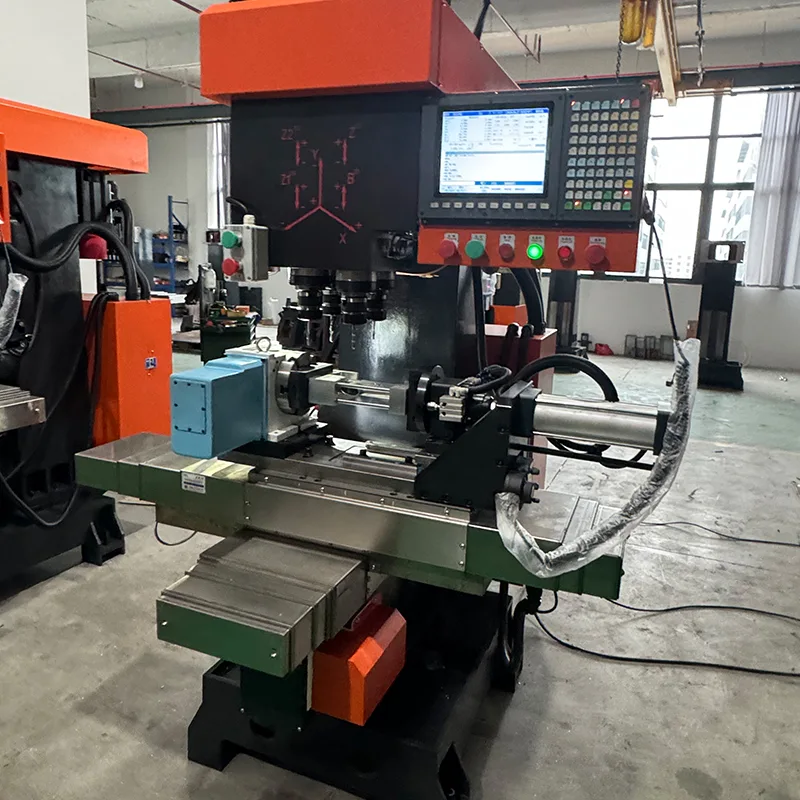

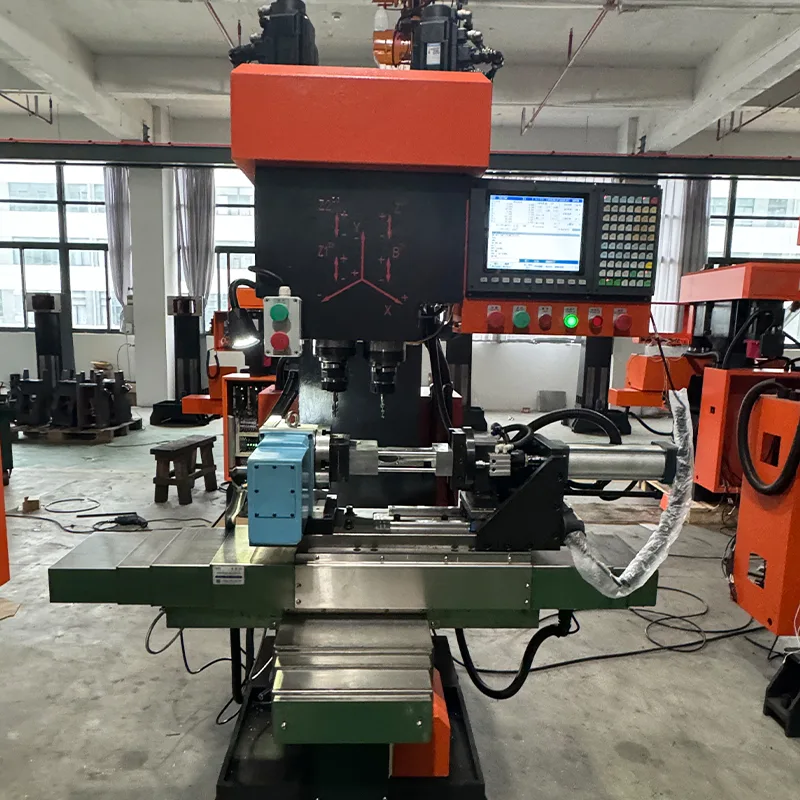

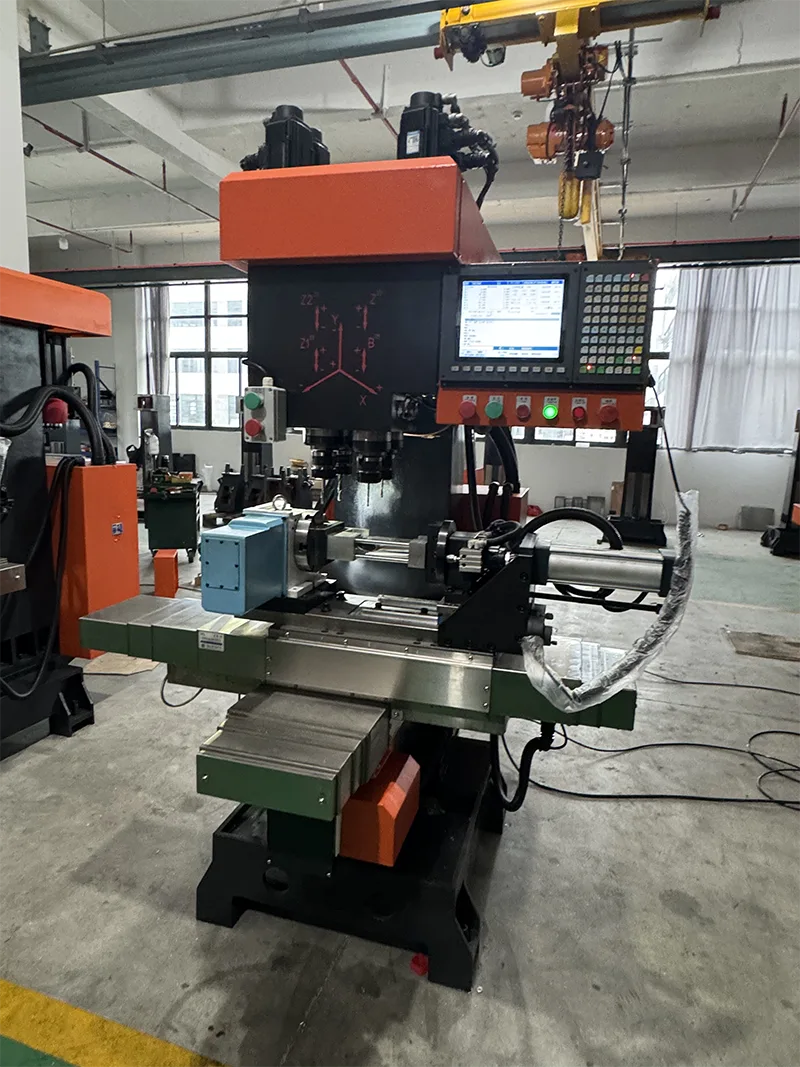

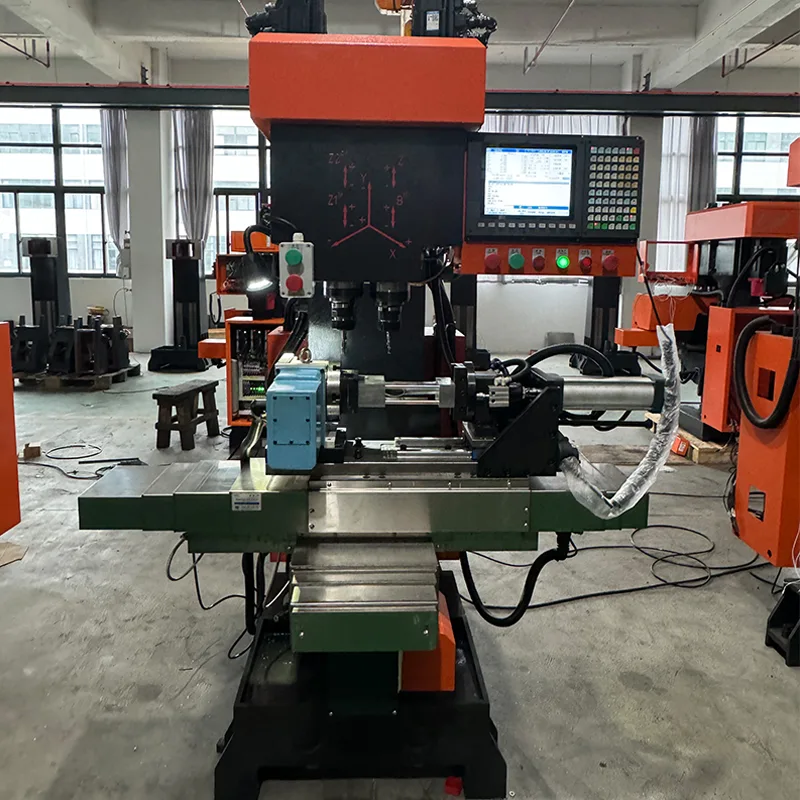

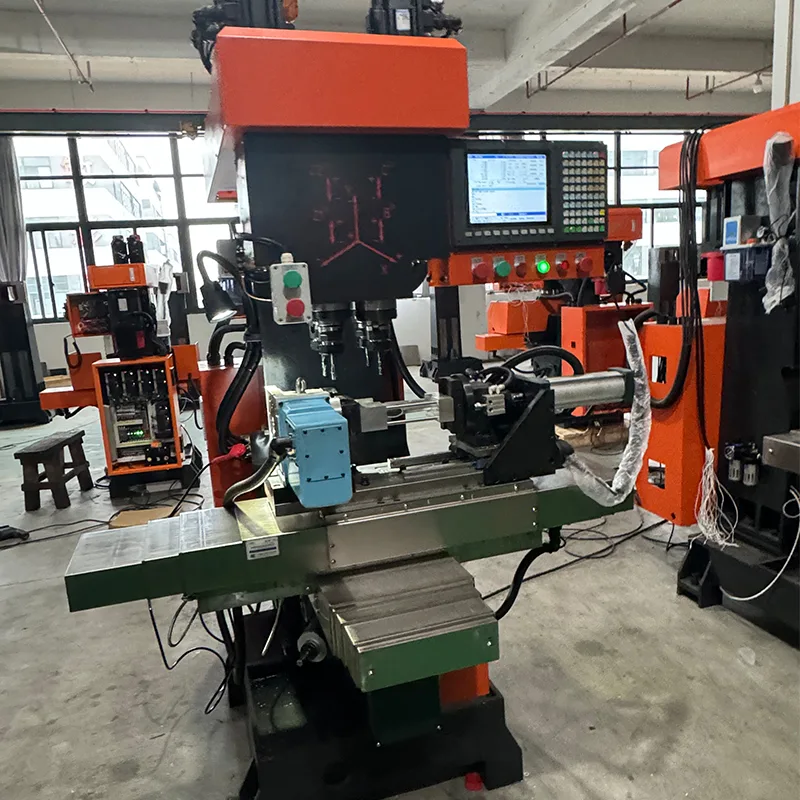

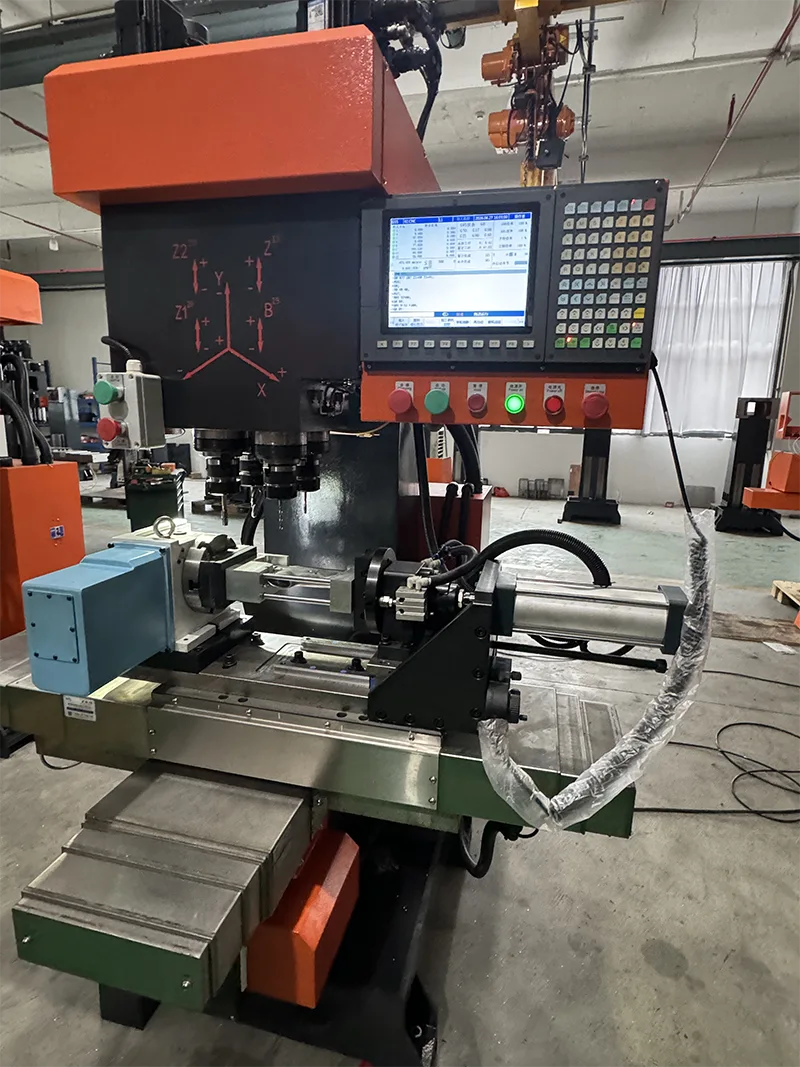

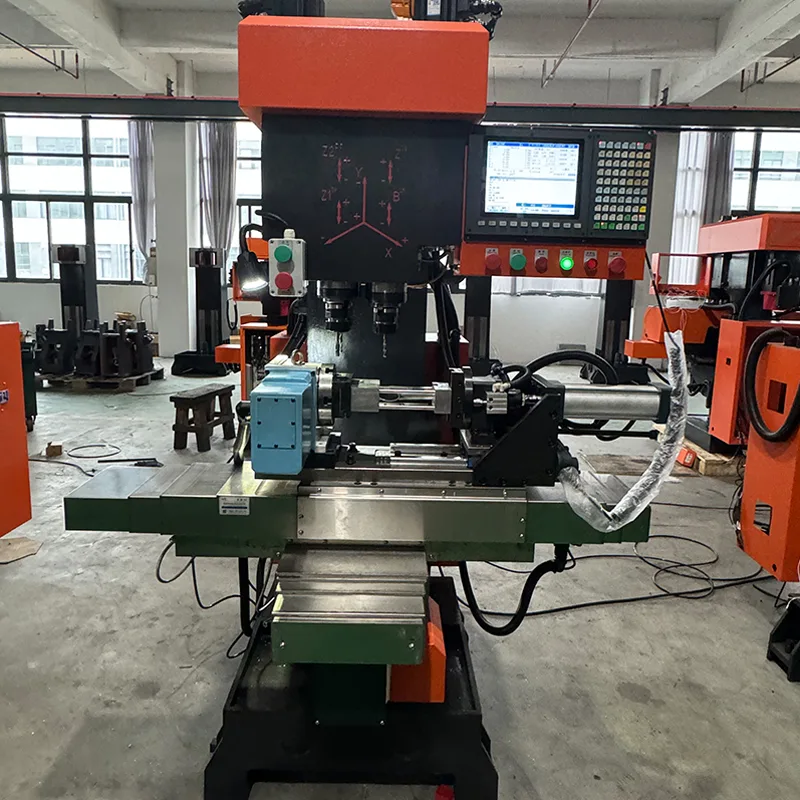

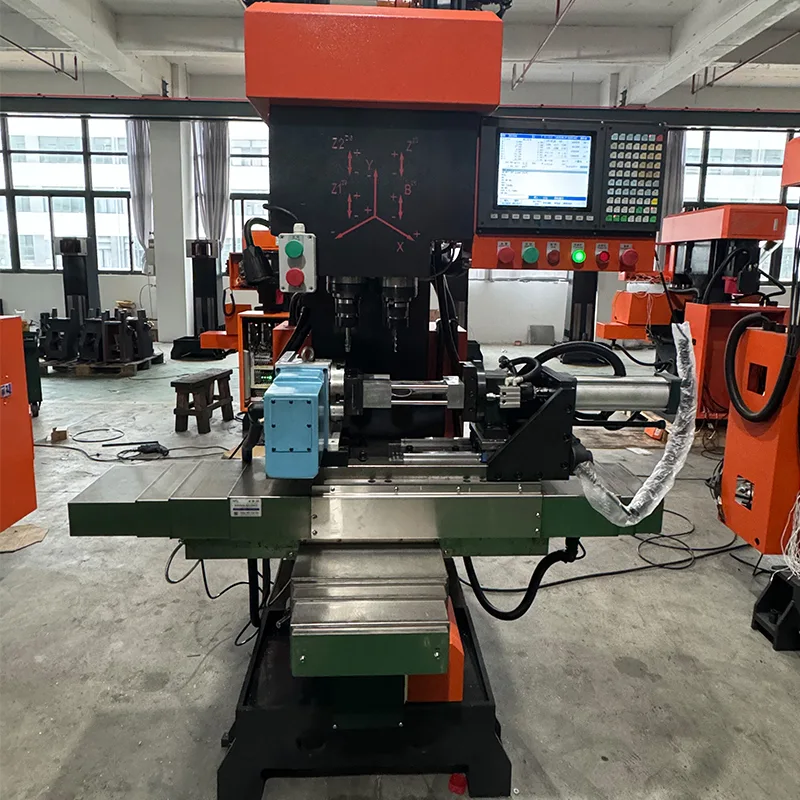

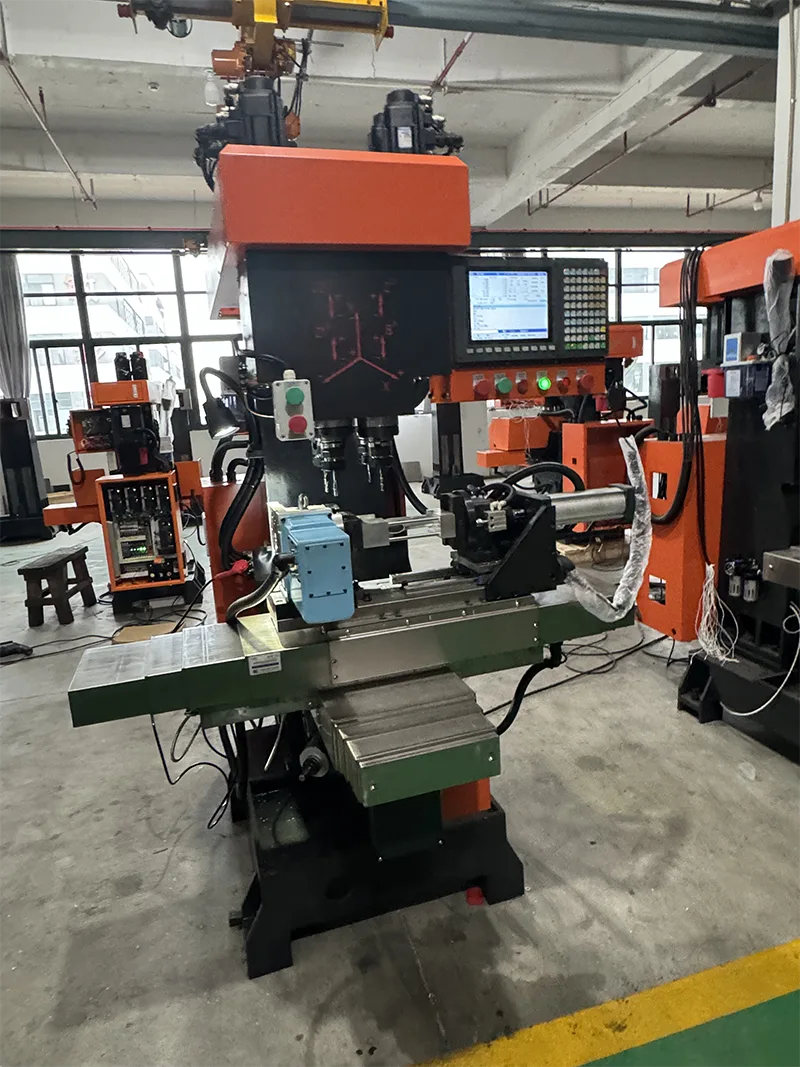

ZSK540 tiesinio kreipiamojo gręžimo gręžimo centras atviras tipas yra vertikalus 4 ašių linijinis kreipiamojo gręžimo gręžimo centras atviro tipo konfigūracijos. Šis modelis gaminamas be lakštinio metalo gaubto ir siūlo atviro rėmo dizainą, tinkantį tais atvejais, kai nereikia viso korpuso. Įrenginyje yra Taiwan Syntec magistralės CNC sistema su jutikliniu ekranu, patogi žmogaus ir mašinos sąsaja, skirta intuityviam programavimui ir paprastam valdymui. Naudojant 4 ašių CNC funkciją, visos keturios ašys gali atlikti gręžimo, sriegimo ir frezavimo operacijas. 5,5 kW servo veleno variklis su įmontuotu dažnio keitikliu leidžia griežtai sriegti ir bepakopį greičio reguliavimą, užtikrinant apdirbimo tikslumą.

Mašinos konfigūracija ir struktūrinės savybės

Tiesinio kreipiamojo gręžimo sriegimo centro atviras tipas ZSK540 yra pagamintas naudojant šias standartines konfigūracijas ir konstrukcines savybes.

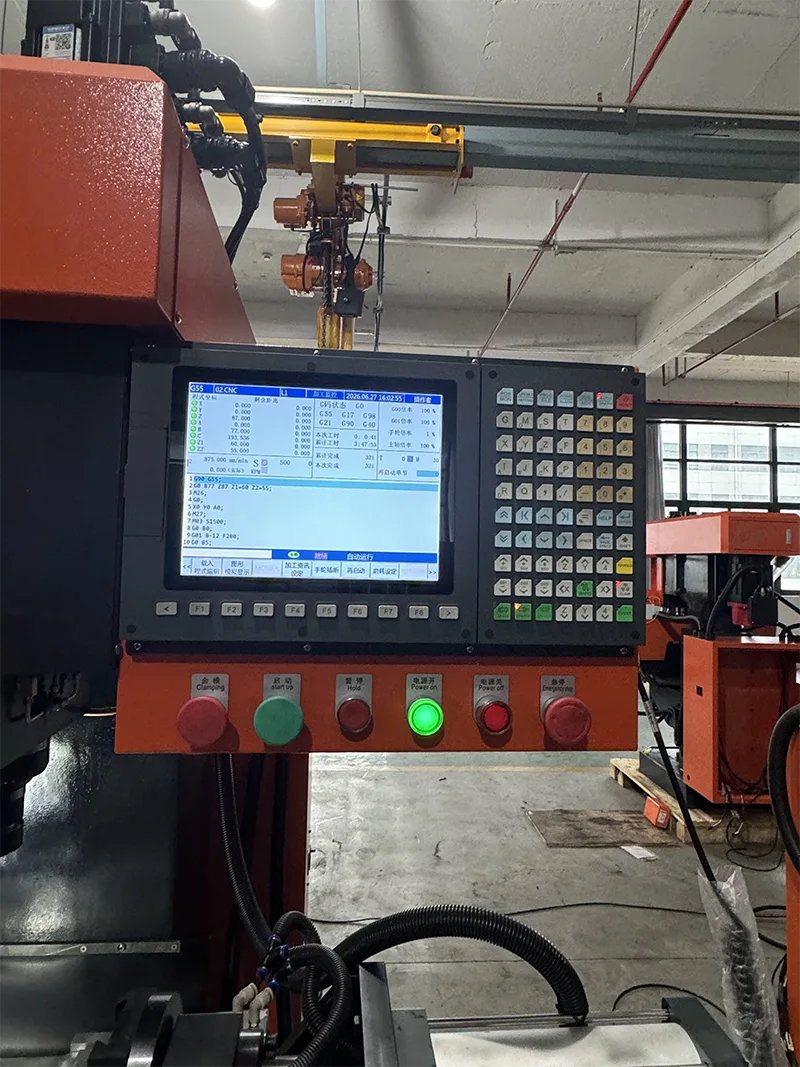

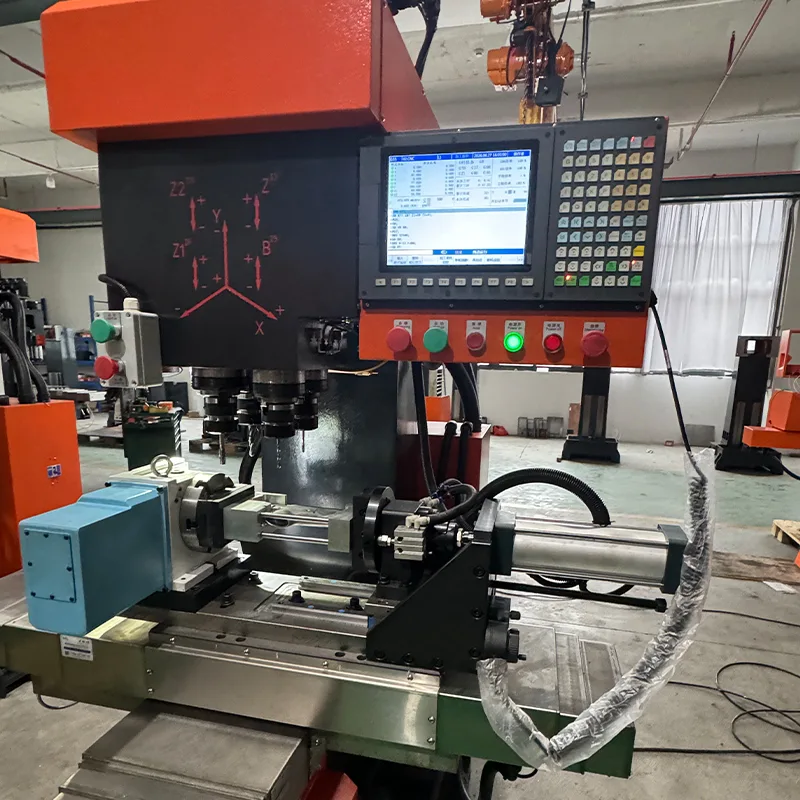

· CNC sistema: Taiwan Syntec magistralės CNC sistema su jutikliniu ekranu. Patogi vartotojui žmogaus ir mašinos sąsaja. Intuityvus programavimas. Paprasta operacija. Greitai išmokstama.

· Servo sistema: Syntec servo varikliai, iš viso 5 vnt. (4 su stabdžiu). 5.5KW Huahong veleno servo variklis.

· Suklis: BT40 veleno kūgis. Verpstės rankovės skersmuo 105 mm. Suklio greitis 0-3000 aps./min.

· Kreipikliai ir rutuliniai varžtai: Hiwin linijiniai kreiptuvai (6 vnt.) ir Dinghan rutuliniai varžtai (3 vnt.). Z ašies žingsnis 10 mm, X/Y ašies žingsnis 16 mm. Palaiko sunkų pjovimą.

· Pneumatiniai komponentai: iš Korėjos importuoti pneumatiniai komponentai.

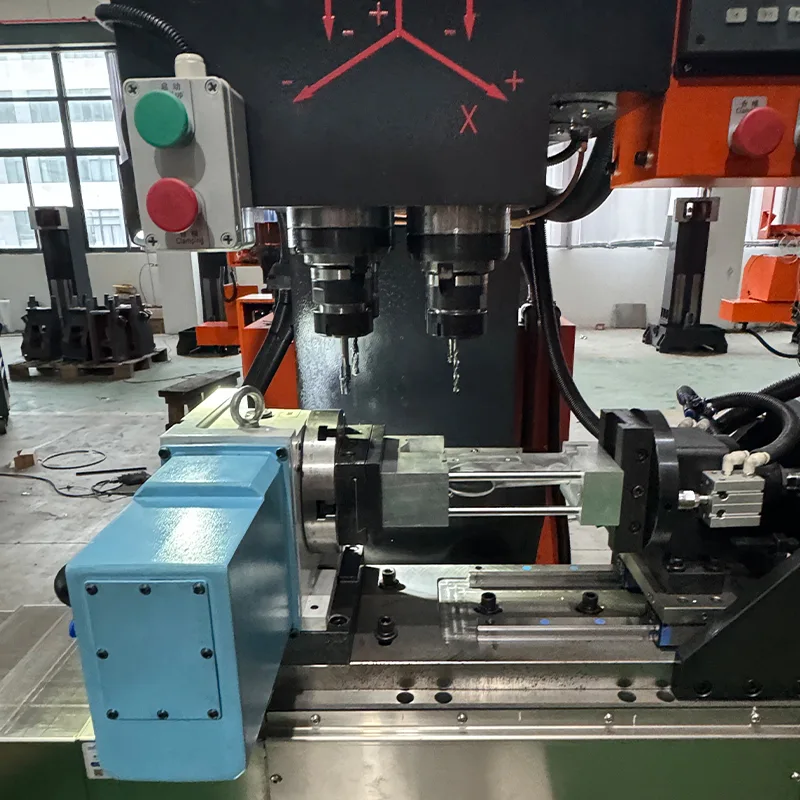

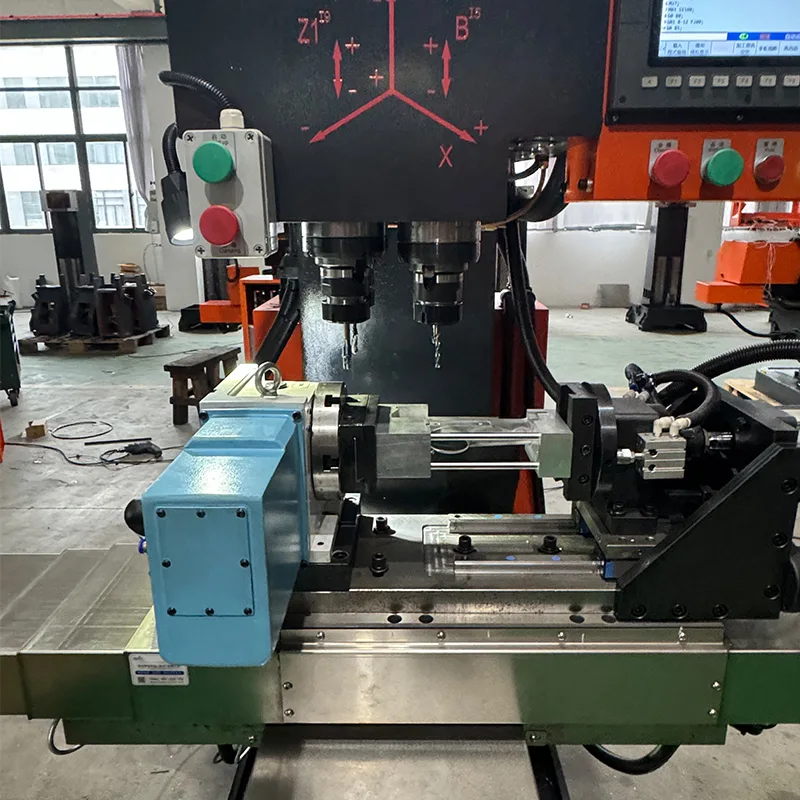

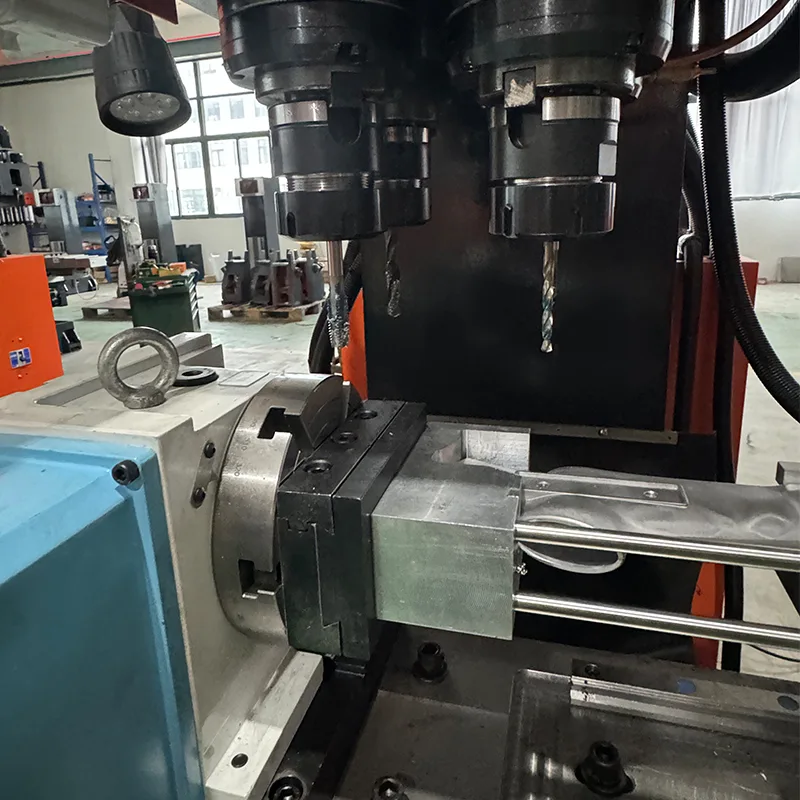

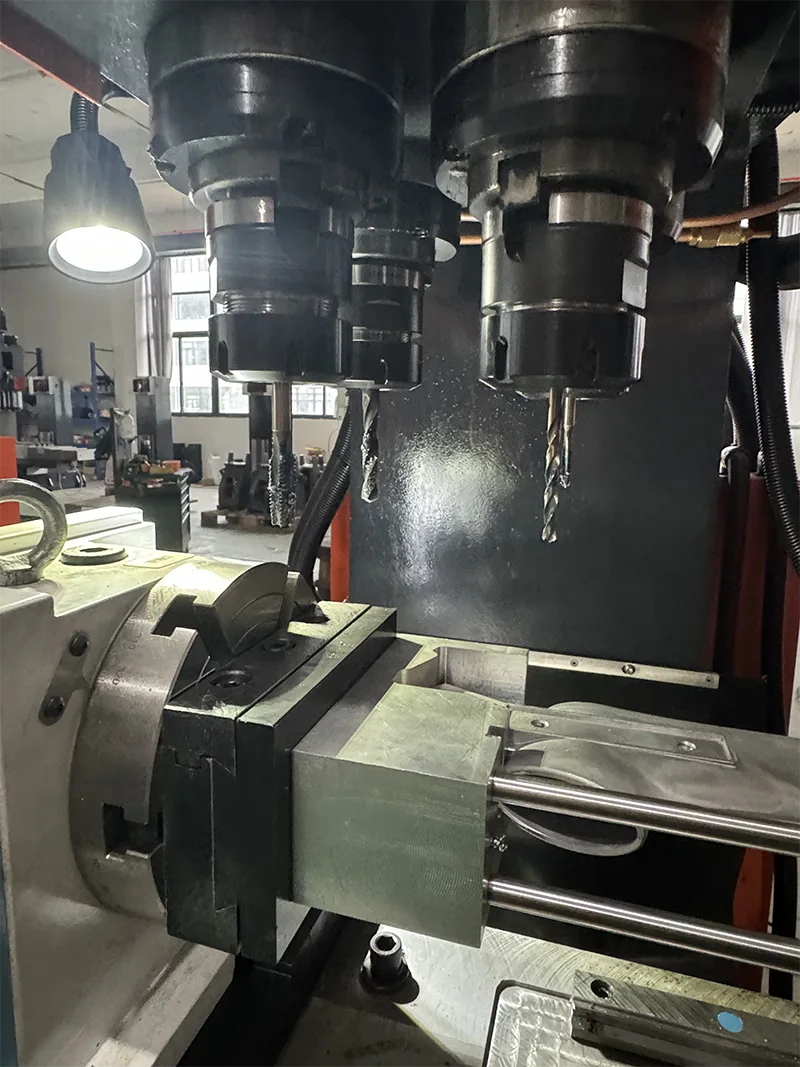

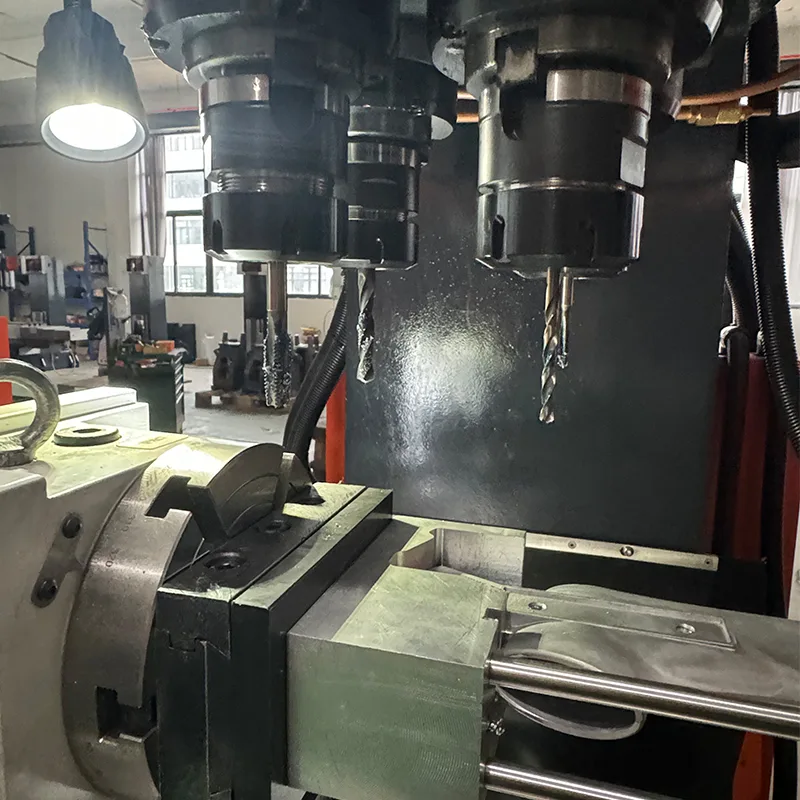

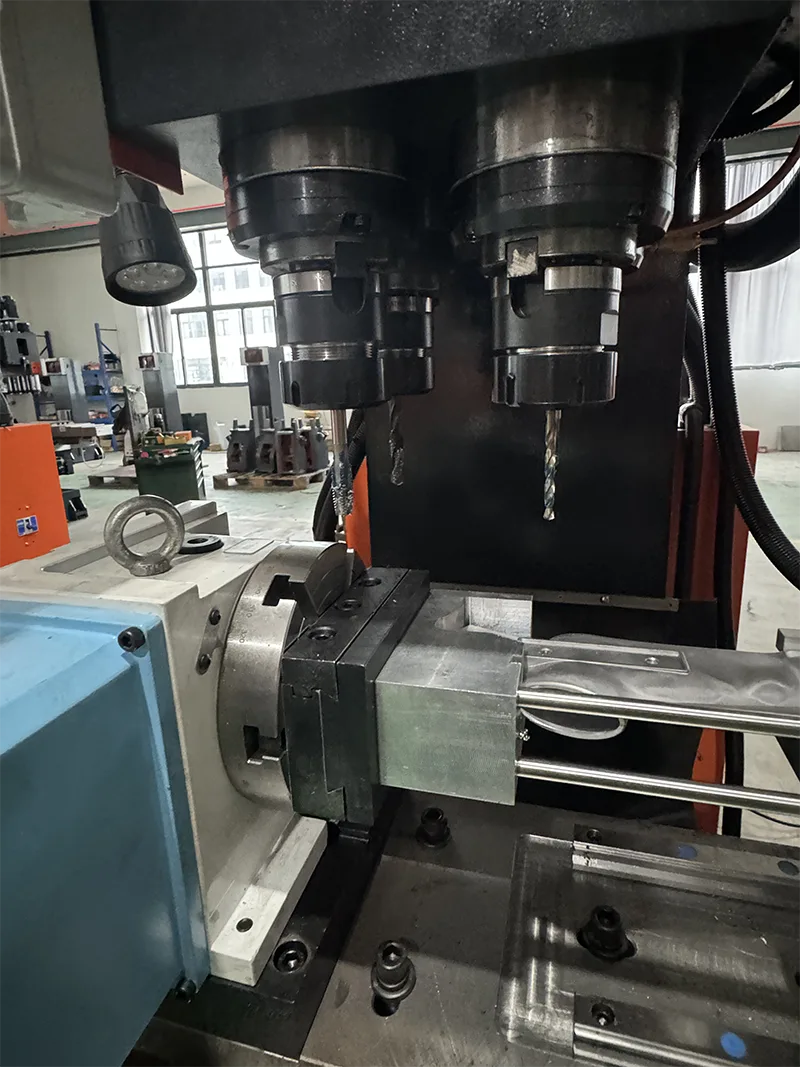

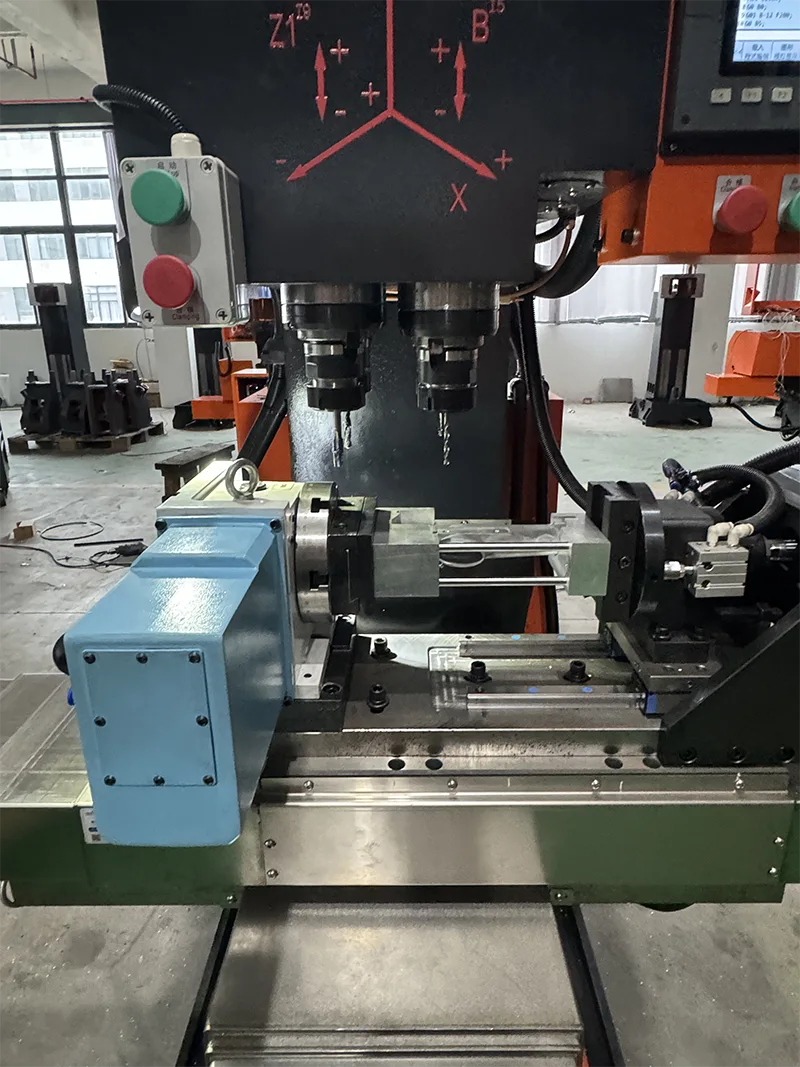

· Ketvirtoji ašis: įrengta ketvirtoji ašis, skirta gręžti, sriegti, frezuoti ir išpjauti skirtingose ​​plokštumose.

· Elektriniai komponentai: Kinijos standartiniai elektriniai komponentai. Komplekte aušinimo skysčio bakas.

· Atviro tipo dizainas: nėra lakštinio korpuso. Atvira rėmo konstrukcija, kad būtų lengva pasiekti ir įkelti ruošinį.

Techninės specifikacijos

Šie techniniai parametrai taikomi ZSK540 tiesinio kreipiamojo gręžimo sriegimo centro atviram tipui.

Ketvirtosios ašies specifikacijos

Tiesinio kreipiamojo gręžimo sriegimo centro atviras tipas ZSK540 turi ketvirtosios ašies bloką. Taikomi šie parametrai.

Apdirbimo galimybės ir eksploataciniai pranašumai

Tiesinio kreipiamojo gręžimo gręžimo centro atviras tipas ZSK540 sukurtas efektyviai gamybai, turintis šias galimybes ir pranašumus.

· Daugiaašis apdirbimas: 4 ašių CNC funkcija leidžia gręžti, sriegti, frezuoti ir įpjauti skirtingose ​​plokštumose su ketvirtąja ašimi.

· Didelis pjovimo pajėgumas: darbo stalas ir vidurinis laikiklis su Hiwin ritininiais linijiniais kreiptuvais ir ritininiais rutuliniais varžtais palaiko sunkias pjovimo operacijas.

· Didelis tikslumas: skaitmeninis padėties nustatymas su dideliu kartotinio padėties nustatymo tikslumu. Greitas įrankio nustatymo greitis.

· Produktyvumas: patogus valdymas leidžia vienam operatoriui valdyti kelias mašinas, sumažinant darbo sąnaudas ir darbo intensyvumą.

· Atviro tipo dizainas: be lakštinio metalo korpuso lengva pasiekti ruošinio pakrovimą ir priežiūrą.

Gamybos procesas ir kokybės užtikrinimas

Yueli laikosi griežtų gamybos ir kokybės kontrolės procesų, kad užtikrintų mašinos patikimumą ir tikslumą.

· Medžiagos apdorojimas: ketaus apdirbimas aukštoje temperatūroje ir senėjimo apdorojimas per 6 mėnesius.

· Tikslus surinkimas: griežtas linijinių kreiptuvų, rutulinių varžtų ir guolių surinkimo procesas.

· Profesionalus grandymas: variklio pagrindo grandymas, veleno galo grandymas ir kolonos tvirtinimo paviršiaus grandymas.

· Kokybės patikra: žingsnio paklaidos aptikimas, tuo pačiu metu matuojant tiesumą X ir Y kryptimis. Suklio vertikalumas iki darbo stalo 0,01 mm. Z ašies kreiptuvas iki stalo statmenumo 0,01 mm ribose. X-Y ašies kreiptuvo statmena 0,005 mm.

· Atsekamumas: mokslinė produkcija su visiškai atsekama kokybės kontrolės sistema.

Taikymo laukai

Tiesinio kreipiamojo gręžimo gręžimo centro atviras tipas ZSK540 tinka metalo pjovimo operacijoms keliose Yueli aptarnaujamose pramonės šakose.

· Medžiagos: varis, aliuminis, cinko lydinys, plienas.

· Santechnika – santechnikos komponentai ir furnitūra.

· Priešgaisriniai vožtuvai – vožtuvų korpusai ir komponentai.

· Apkaustai – durų valdymo apkaustai, elektros apkaustai.

· Automobilių dalys – variklių detalės, motociklų priedai.

· Aerospace – preciziniai komponentai.

· Mašinų gamyba – bendrosios technikos dalys.

Dažnai užduodami klausimai

Kuo šis modelis skiriasi nuo pridedamos versijos?

Šis modelis neturi lakštinio metalo korpuso. Tai atviro tipo konfigūracija.

Koks yra veleno kūgis ir didžiausia gręžimo galia?

BT40 veleno kūgis. Didžiausias gręžimo skersmuo yra 50 mm. Maksimalus sriegio skersmuo yra 50 mm.

Kokia yra X ir Y ašių eiga?

X ašies eiga yra 400 mm. Y ašies eiga yra 280 mm.

Kokios firmos linijiniai kreiptuvai ir rutuliniai varžtai?

Hiwin linijiniai kreiptuvai ir rutuliniai varžtai. Taiwan Syntec CNC sistema. Korėjos importuoti pneumatiniai komponentai.

Kokioms pramonės šakoms tinka ši mašina?

Santechnika, priešgaisriniai vožtuvai, techninė įranga, elektros įranga, aviacija, mašinų gamyba, automobilių dalys.
