Gręžimo ir bakstelėjimo mašina

Kaip vienas profesionalių Kinijos gamintojų, „Yueli“ norėtų pateikti gręžimo ir bakstelėjimo mašiną. Ir mes jums pasiūlysime geriausią paslaugą po pardavimo ir laiku pristatymo.

Modelis:LY-650

Siųsti užklausą

Prekės aprašymas

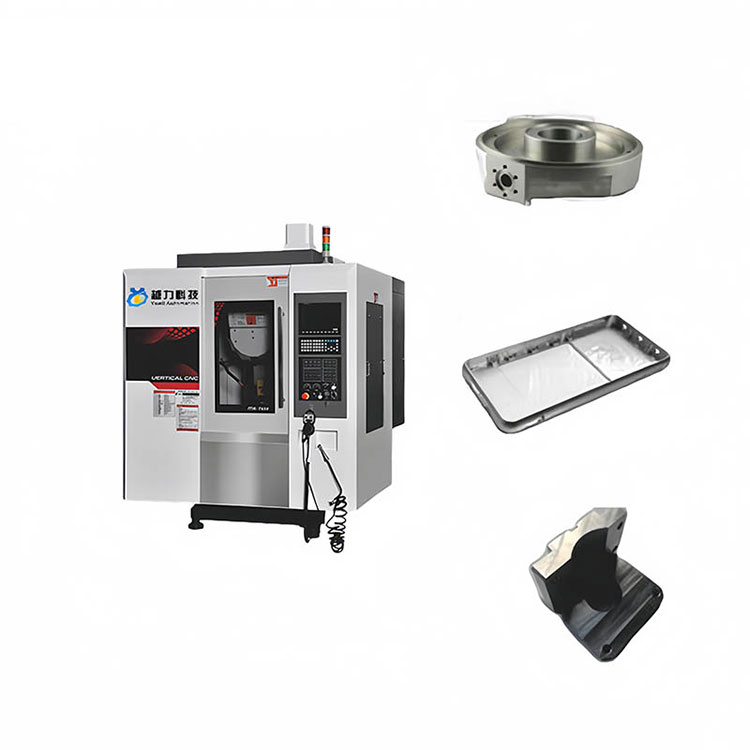

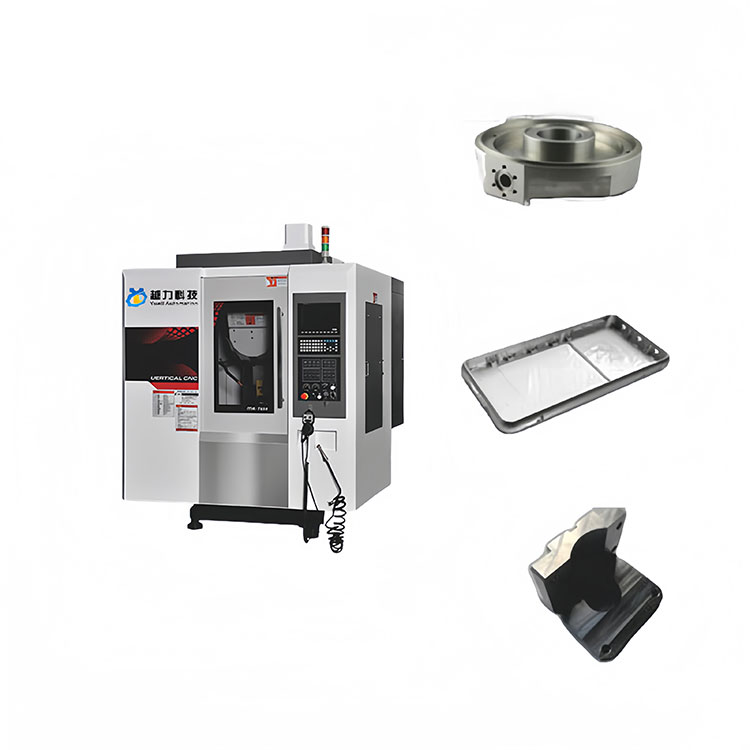

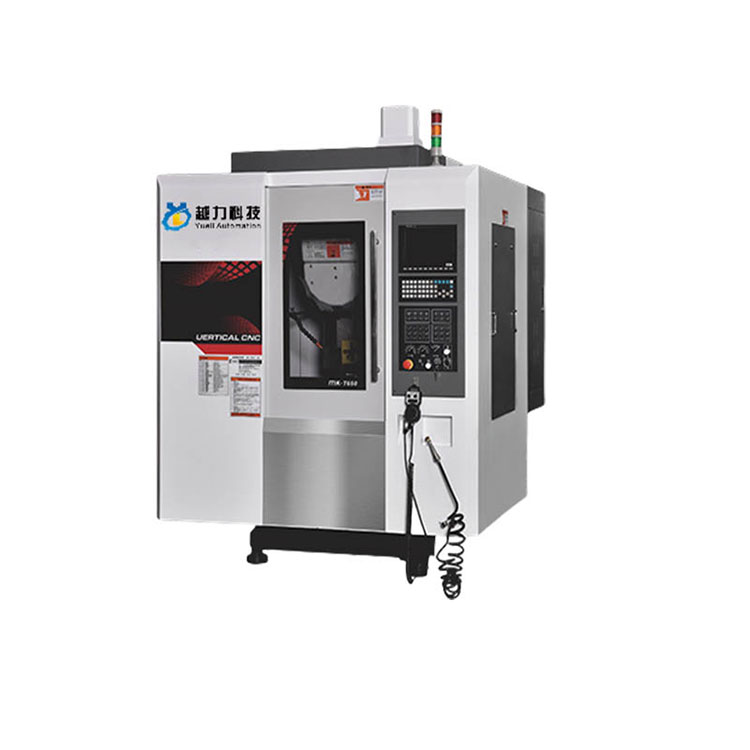

LY-650 gręžimo ir bakstelėjimo mašina

„Yueli“, gerbiamas Kinijos gamintojas, nori jums pasiūlyti gręžimo ir bakstelėjimo mašiną. Pažadame suteikti jums geriausią palaikymą po pardavimo ir greitą pristatymą. Drilling And Tapping Machine

Produkto įvadas:

Funkcijos apžvalga:

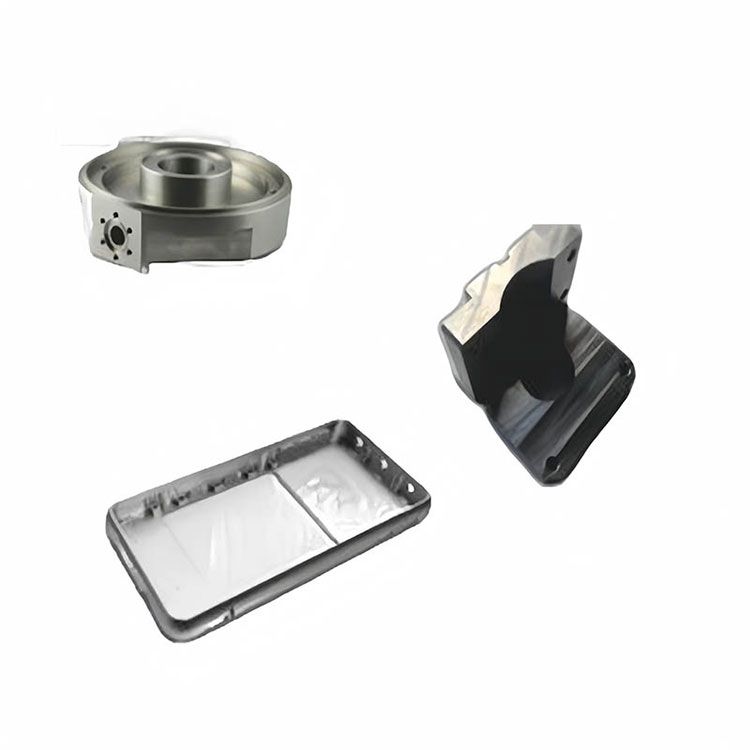

Specializuotas mažoms porėtoms dalims ir gaminių apdorojimui. Jis tinka mobiliųjų telefonų dalių, ryšių įrangos, aviacijos ir kosmoso, automobilių lokomotyvų, instrumentų ir skaitiklių apdorojimui

Pagrindinė struktūra yra pagaminta iš didelio stiprumo ketaus, o po streso palengvinimo atkaitinimo ir natūralaus senėjimo gydymo lovos tikslumas yra patvarus ir stabilus, seniai nėra deformacijos;

Priimkite aukštą tikslų tiesią jungties veleną, kad realizuotumėte greitą ruošinio apdirbimą; Naudojant alyvos temperatūros aušinimo mašinų sistemą, galima sumažinti temperatūros kilimą, kurį sukelia greitaeigis verpstės sukimasis, efektyviai pagerinti verpstės šiluminį pratęsimą ir pagerinti apdirbimo tikslumą;

„Clamping“ įrankių parduotuvė naudojama siekiant pagerinti staklių keitimo greitį ir staklių tikslumą, o įrankių saugyklos talpa yra 16 arba 21 vienetų;

„Fuselage“ bazė priima galinę pasvirusios konstrukcijos konstrukciją, kurią lengva išvalyti atliekas staklėje;

Aukštos kolonėlės konstrukcinis konstrukcija padidina atstumą tarp verpstės nosies galo ir darbo stalo, kuris yra tinkamesnis ketvirtojo veleno komponentų montavimui ir pritaikymui, todėl apdorojimo sritis tampa platesnė.

Vikšro tepimo automatinis aliejus, pertraukiamas laiko kiekybinis alyvos įpurškimo kontrolė, ilgalaikis judančių dalių tepimas;

Nuorodos specifikacija

Mechaninis parametras	vienetas	T650	T850	T1000	T1200
Triaksinė kelionė	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Lentelės dydis	mm	650x475	1000x500	1300x550	1100x500
T-LOT	mm	5-18x80	4-16x100	5-18x80	5-18x100
Maksimali lentelės gebėjimas	kg	300	500	600	700
Atstumas nuo verpstės galo iki darbo paviršiaus	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Atstumas nuo verpstės centro iki kolonų kreipiamojo bėgio	mm	541	580	580	605
X ašies geležinkelio specifikacijos	mm	35	35	35	30
Y ašies geležinkelio specifikacijos	mm	30	35	35	35
Z ašies geležinkelio specifikacijos	mm	35	35	35	35
X/y/z varžtų specifikacijos	mm	32x16	36x16	36x16	36x16
Veleno specifikacija		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Maksimalus verpstės greitis	RPM	20000	20000	20000	20000
Verpstės galia	kw	5.5	5.5	5.5	7.5
X/y/z trijų ašių variklio galia	kw	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/y/z greitas maksimalus greitis	m/mano	48	48	48	48
X/y/z maksimalus pjovimo greitis	mm/min	10000	10000	10000	10000
Trijų ašių padėties nustatymo tikslumas	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Trys ašies pakartotinis padėties nustatymo tikslumas	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Oro slėgio specifikacija	kg/cm2	6-7	6-7	6-7	6-7
Mašinos dydis	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Mašinos svoris	T	3.2	4.5	5.3	6.5

Įvairios CNC sistemos parinktys

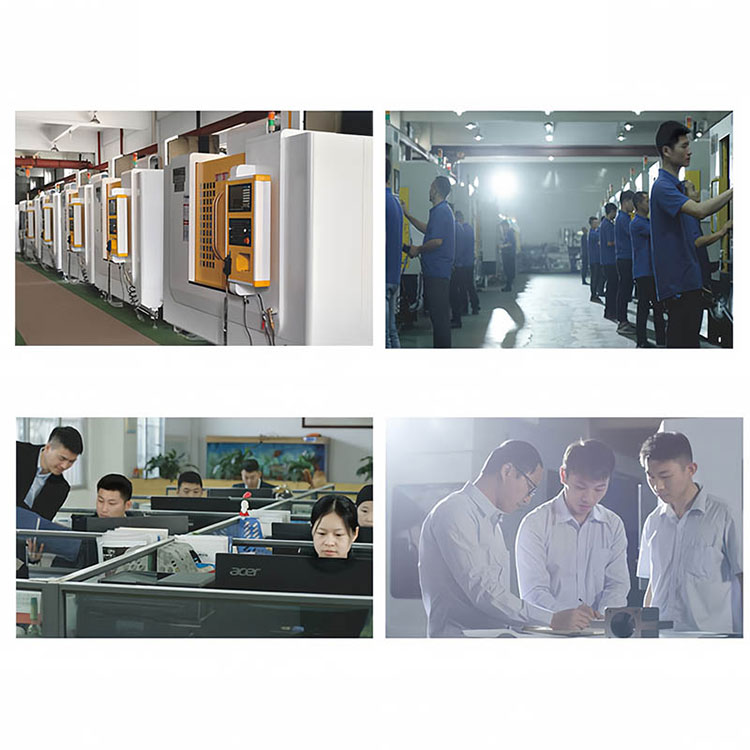

Įmonės jėga

Drilling And Tapping Machine

Gamybos procesas

1, ketaus aukštos temperatūros krosnies ir senėjimo gydymas ilgiau nei šešis mėnesius.

2, griežtas surinkimo procesas (geležinkelio surinkimas, švino sraigto agregatas, guolio agregatas ir kt.).

3, išskirtinė grandymo technologija (variklio grandiklis, verpstės galas grandiklis, stulpelio montavimo paviršiaus grandiklis).

4, Mokslinė gamyba, viso kokybės kontrolės sistemos proceso atsekamumas.

Drilling And Tapping Machine

Kokybės užtikrinimo sistema

1. Nustatant žingsnio paklaidą, tiesinės ašies kreipiamojo geležinkelio tiesia tiesia XX ir YY kryptimis gali būti išbandytas tuo pačiu metu.

2, įsitikinkite, kad kiekvienos staklės dalies apdirbimo ir surinkimo tikslumas. Išmatuojamas oficialus padėties nustatymo tikslumas ir pakartotinis staklės tikslumas.

3, visa mašina nustato vertikalaus vertikalaus laipsnio ir stalo plokštumos laipsnio tikslumą, o tikslumas reikalingas norint užtikrinti 0,01 mm.

4. Z ašies kreipiamojo geležinkelio ir „Workbench“ vertikalumas nustatomas pagal visą mašiną, o tikslumas garantuojamas 0,01 mm.

5. Mašina nustato XY ašies kreipiamojo bėgio vertikalumą, reikalaujantį tikslumo per 0,005 mm.
